AutoCAD 2027

În cele peste patru decenii de existență, software-ul fanion al proiectării asistate de calculator a cunoscut aproape anual câte o ediție nouă, iar în ultimii 27 de ani aceste ediții au purtat ca sufix chiar anul următor apariției. Dacă în primele decenii versiunile succesive aduceau noutăți substanțiale (comenzi noi, funcții/opțiuni noi, facilități esențiale), în ultimul timp – și în mod firesc pentru un software matur – optimizările anuale au vizat aspecte mai de rafinament. Însă, deși ceva mai lentă ca la începuturi, evoluția AutoCAD-ului continuă.

Prima facilitate despre care afăm este ,,Geometry Cleanup’’, destinată să ne ajute la detectarea și rezolvarea eventualelor probleme geometrice minore din proiect/desen. Instrumentul poate identifica și trata probleme de genul: Gap (neînchidere/decalare neintenționată); Overshoot (depășire la conectarea capetelor de segmente); Undershoot (lipsă contact la conectarea capetelor de segmente); imperfecțiune de unghi absolut/relativ (controlul toleranței de măsurare/considerare a valorii unghiurilor de la colțurile de conectare), etc. Pentru a căuta astfel de probleme în obiectele selectate, AutoCAD-ul folosește un set de toleranțe geometrice predefinite, controlabile de utilizator. După finalizarea detectării, rezultatele pot fi revizuite în paleta/caseta de instrumente, iar problemele pot fi remediate cu ușurință plasând cursorul peste simbolul ce marchează fiecare problemă (sau folosind meniul shortcut/contextual din paletă), și alegând una dintre soluțiile propuse. Instrumentul poate detecta orice geometrii de nivel înalt (cu excepția entităților de tip obiect 3D, tablou, hașură, bloc și desene-referință). De asemenea, nu se pot detecta/trata erori geometrice pe straturile dezactivate, blocate sau înghețate.

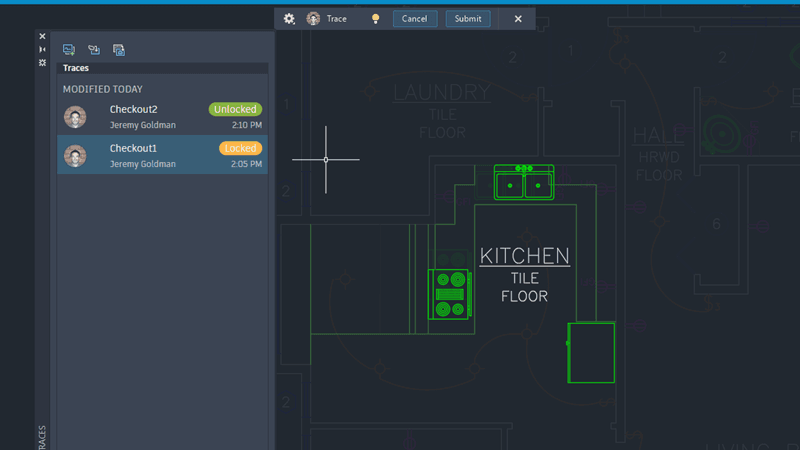

Foarte interesantă este și comanda ,,Checkout’’, prin care un utilizator poate propune modificări la o porțiune dintr-un desen chiar dacă un alt utilizator a deschis deja acel desen (din recipientul de proiecte stocat pe serverele Autodesk). Respectiva porțiune de desen se blochează temporar pentru primul utilizator până ce primește notificarea cu modificările propuse de cel de-al doilea utilizator, pe care fie le va accepta fie le va discuta cu celălalt utilizator.

Sistemul grafic de generare a texturărilor la randarea proiectelor tridimensionale (GSF – Graphics System Fabric) a fost rafinat în privința iluminării scenelor 3D, suportând noi surse de lumină (punctuale; reflector; lumini îndepărtate; etc). În GSF a fost adăugat și suport pentru ,,pânza de lumină’’, efect prin care se obține o reprezentare 3D cu distribuire anizotropă (neuniformă) a intensității luminoase de la sursa de lumină. Toate aceste noi îmbunătățiri ale iluminării ridică și mai mult aspectul cvasi-realist al proiectelor 3D randate. (Noile facilități de iluminare prin GSF sunt disponibile prin suportul DirectX 12.) Utilizatorul poate ajusta calitatea iluminării utilizând managerul de stiluri vizuale (Visual Styles Manager > Face Settings > Lighting Quality).

La capitolul vizualizare semnalăm și suportul pentru muchii obstrucționate/ascunse (Occluded Edges) în toate stilurile de vizualizare cu umbrire rapidă (Fast Shaded Mode), sens în care utilizatorul poate controla culoarea și tipul de linie pentru aceste muchii. (Eventualele ajustări pot fi făcute în Visual Styles Manager.) Notăm faptul că suportul pentru muchii obstrucționate este disponibil prin DirectX 12 și cu variabila de sistem FASTSHADEDMODE pusă pe ON.

Noua versiune de AutoCAD aduce îmbunătățiri și la vizualizarea scenelor cu coordonate mari (precum în proiectele de planificare urbanistică, în arhitectură și în proiectele GIS). Această optimizare îmbunătățește precizia de afișare în toate stilurile vizuale FASTSHADEDMODE, și totodată îmbunătățește performanța și reduce traficul de date dintre memorie și CPU/GPU pentru proiectele/desenele cu scene largi.

Algoritmul de hașurare a fost reproiectat/optimizat pentru fluxul de lucru care folosește opțiunea de selectare a punctului interior (situație a comenzii Hatch în care AutoCAD-ul detectează automat limitele zonei de hașurare). Detectarea este mai rapidă și tratează mai bine situațiile de limite aglo-merate/suprapuse.

Suportul pentru colaborare prin găzduirea fișierelor-desen pe serverele Autodesk a fost adăugat relativ recent în evoluția AutoCAD-ului. (,,ACC Docs’’ – unde ACC vine de la ,,Autodesk Construction Cloud’’ – constituie o soluție SaaS pentru gestionarea documentelor de proiectare. De altfel, recent serviciul ,,Autodesk Docs’’ a fost rebotezat cu ,,Forma Data Management’’.)

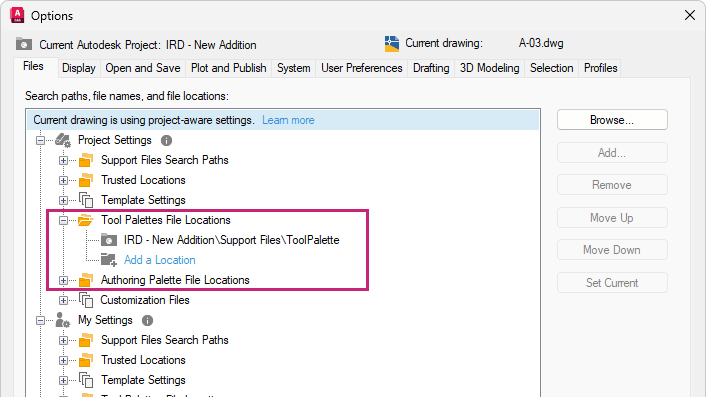

Noua ediție de AutoCAD aduce optimizări la ,,Tool Palette Enhancement’’ din ,,Project Awareness Mode’’, prin care paletele de instrumente se reconfigurează automat în funcție de fișierul-proiect deschis, alegând cea mai potrivită variantă pentru contextul de lucru. (Fiecare proiect poate avea asociate moduri de afișare a casetelor adaptate la cerințe particulare). Altfel spus, facilitatea ,,Project Aware Mode’’ asigură o adaptare inteligentă a interfeței la sesiunea de proiectare, eliminând necesitatea de configurare manuală pentru fiecare proiect. Când configurează un proiect Autodesk în ,,Forma Data Management’’, utilizatorul poate specifica și locația pentru fișierele definind paletele de instrumente adaptate, respectiv prin ,,Connected Support Files’’.

Prin facilitatea ,,Connected References’’, AutoCAD-ul ne poate sugera cum să restabilim/reconstruim căile (succesiunile de foldere/subdirectoare) până la fișierele referință-externă (XREF) la care proiectul/desenul curent a pierdut căile în cadrul Autodesk Construction Cloud (ACC; actualmente ,,Forma Data Management’’). (Pentru a restabili o referință-externă se poate emite click-dreapta de mouse în panou și se selectează ,,Accept Suggested Path’’. Pentru alte referințe-externe – singulare sau multiple – care au aceeași locație cu cea anterior stabilită, se poate folosi opțiunea ,,Apply same path’’.)
Ne amintim că în ,,AutoCAD 2023’’ a fost introdus editorul pentru personalizarea interfeței cu utilizatorul (CUI – Customize User Interface). Legat de aceasta, ediția ,,2027” aduce suport pentru fișierele CUI parțiale în cadrul ,,fișierelor-suport conectate’’ (Connected Support Files), ceea ce permite responsabilului CAD din întreprindere să definească și să deruleze/impună fișiere CUIX adaptate proiectelor (fișiere care se vor asocia firesc setului CUI principal atunci când proiectul din ACC Docs (Forma Data Management) este configurat să folosească fișiere-suport conectate).

Aflăm și despre faptul că de acum comutarea între foile de compunere a desenului tehnic (Layouts) se face mai rapid.

De asemenea, facilitățile de colaborare în faza de desenare sunt complementate cu facilitatea ,,Trace Checkout’’, prin care persoanele responsabile/implicate într-un proiect pot urmări/gestiona resursele umane disponibile și termenele-limită ale fazelor de lucru. (Și ne amintim eventual facilitățile de colaborare prin adnotare externă, Markup Import și Markup Assist, introduse odată cu ,,AutoCAD 2024’’.)
