Conform uzanțelor și așteptărilor, în primăvara 2022 este lansat software-ul AutoCAD 2023. Multe dintre optimizările aduse de noua ediție vizează facilități venite odată cu versiunile anterioare, ceea ce ne sugerează că software-ul amiral de la Autodesk a ajuns la o completitudine/maturitate ce nu mai lasă loc pentru reforme. Dar mai găsim și câteva lucruri cu adevărat inedite la această ediție.

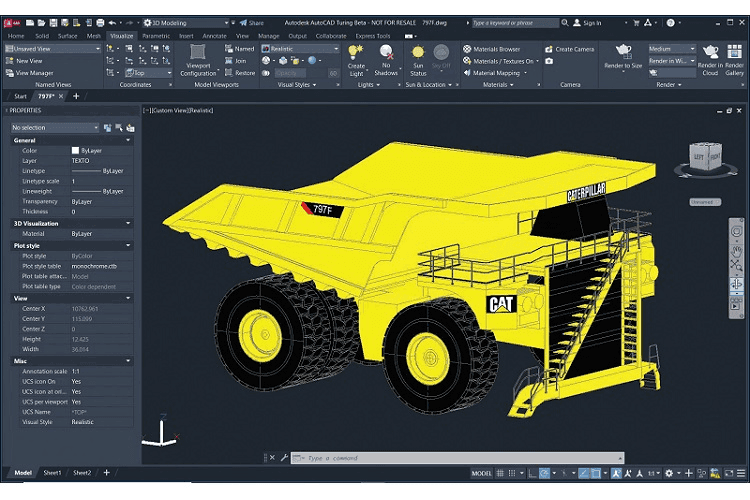

La primul contact cu ediţia botezată cu anticipaţie nu observăm diferenţe faţă de interfaţa ediţiei anterioare, ,,AutoCAD 2022’’. Da, meniurile sunt la fel, iconurile din meniul-ribbon au același conţinut și aceleași culori, iar panourile și ferestrele de control sunt identice. Și apropo de faptul că uneori poate fi problematică corelarea dintre dimensiunea iconurilor și diagonala/rezoluţia monitorului, trebuie spus că AutoCAD-ul preia foarte corect eventuala scalare pe care o stabilim în sistemul de operare Windows. (Iar un factor de 125% pare foarte echilibrat pentru monitoarele de 24" și cu rezoluţie Full-HD.) Totuși la capitolul interfaţă contabilizăm câteva optimizări ale etichetelor de gestionare a fișierelor-desen deschise și ale compoziţiilor de lucru (layouts), respectiv în barele de sus și de jos ale ferestrei curente. Observăm și că se menţine formatul de fișierdesen definit la ediţia 2018.
Tot de la primele contacte putem observa și o viteză de lucru bunicică (cel puţin la fel de bună ca anul trecut). Sistemul ,,3D Graphics’’ crossplatformă (exploatând resursele GPU și multi-core- CPU) conferă o experienţă de navigare lină inclusiv pentru proiecte tridimensionale mari. (Notăm eventual și variabila de sistem FASTSHADEDMODE cu care putem activa/anula accelerarea grafică 3D.) De asemenea, afișarea ,,2D Graphics’’ a fost optimizată (angajând efecte vizuale și funcţii ale adaptoarelor grafice moderne), cu efecte benefice în operaţiile de zoom/pan, în afișarea textelor TrueType, a poliliniilor lungi sau a hașurilor solide (în stilul vizual ,,2D Wireframe’’). Folosirea memoriei GPU a fost optimizată pentru situaţiile când se deschid mai multe desene (folosind modul ,,DirectX 12’’).
Noutăți în ediția 2023
Începem cu o opţiune adăugată unei comenzi introduse anul trecut. La recenzia lui ,,AutoCAD 2022’’ spuneam despre comanda ,,Count’’ că ,,numără precis toate instanţele de obiecte din desenul curent, și asistă utilizatorul la inserarea în desen a unui tabel în care sunt contorizate sintetic respectivele entităţi". Anul acesta comanda ,,Count’’ poate fi aplicată și asupra unei zone specificate (deci nu întregului desen!), ceea ce îi crește utilitatea. De altfel, opţiunea este implicită la apelarea comenzii, iar specificarea suprafeţei de interes se face fie trasând un dreptunghi de selecţie, fie un poligon, fie selectând un obiect din desen care delimitează zona dorită.
Continuăm cu o altă facilitate iniţiată în AutoCAD-ul de anul trecut: Floating Drawing Windows, prin care putem trage în afara ferestrei AutoCAD fișa oricărei vederi din sesiunea curentă, iar astfel fișierul-desen devine fereastră separată și liber-flotantă. Ediţia 2023 aduce aici o serie de îmbunătăţiri:
- fereastra de comenzi ancorată rămâne solidară cu fereastra-desen activă, iar fereastra de comenzi flotantă își menţine poziţia;
- dacă se suprapun mai multe ferestre-desen, atunci fereastra activă este afișată cel mai deasupra;
- utilizatorul poate fixa o fereastră-desen într-o locaţie.
Accesarea opţiunilor adiţionale se face printr-un click-dreapta de mouse pe antetul ferestrei-desen vizate.
Dar probabil că cea mai interesantă noutate din ,,AutoCAD 2023’’ o constituie facilităţile inteligente de lucru cu sesiunile de adnotare-revizuire a desenelor (funcţie introdusă odată cu AutoCAD 2021). Știam că în proiectul curent putem atașa/insera o serie de entităţi grafice neaparţinând efectiv proiectului dar destinate persoanelor implicate (note de lucru, observaţii, nori de revizie), iar la nevoie aceste agregări pot fi trimise către colaboratori (eventual ca fișiere DWF/DWFx sau PDF). Deosebit este aici faptul că funcţiile ,,Markup Import’’ și ,,Markup Assist’’ folosesc algoritmi de auto-învăţare (machine-learning) pentru a identifica adnotările de revizie și pentru a ajuta la vizualizarea și la inserarea acestora în desen. Reviziile pot fi importate ca fișiere PDF, PNG sau JPG, și pot fi suprapuse peste desenul curent în workspace-ul ,,Trace’’. Adnotările astfel importate sunt automat convertite în entităţi geometrice de tip MText, MLeader sau nori-de-revizie, sens în care ,,Markup Assist’’ ajută utilizatorul să le identifice și să le insereze convenabil.
De exemplu, putem folosi ,,Markup Import’’ pentru a plasa o sesiune de adnotare peste desenul originar cu scopul de a vizualiza notele de revizuire a proiectului și de a încorpora modificările propuse de colaboratori (și introduse ca fișier PDF ori ca fotografie a unor schiţe realizate de mână, în format JPG sau PNG). Desigur, dacă fișierul importat nu este aliniat corect peste desenul curent, atunci putem muta, scala și roti imaginea acestuia. În plus, avem posibilitatea de a modifica/ajusta transparenţa fundalului pentru a optimiza vizibilitatea imaginii de revizie importate.
Aflăm și despre o extindere a facilităţii My Insights (introduse anul trecut, sub forma informaţiilor ce sunt afișate în fișa ,,Start’’ (la pornirea AutoCAD-ului), informaţii propuse intuitiv utilizatorului, pe baza interacţiunilor anterioare la nivel de sesiuni de lucru). Este vorba de categoria nou-introdusă în fereastra ,,Command Macros’’, iar facilitatea aceasta, numită aici ,,Macro Advisor’’, ne oferă o lista de comenzi de tip ,,macro’’ care ne pot ajuta să devenim mai eficienţi. (O comandă ,,macro’’ este constituită dintr-o secvenţă de comenzi și de variabile de sistem care pot automatiza o sarcină executată frecvent în AutoCAD.) Cu un pic de indulgenţă se poate spune că și aceasta este o adiţie de ,,inteligenţă artificială’’, comenzile macro propuse aici fiind alcătuite și pe baza interacţiunilor anterioare ale utilizatorului în cadrul desenului/proiectului. Notăm și noua comandă COMMANDMACROS pentru deschiderea panoului omonim, unde putem vedea, proba și salva macro-urile sugerate de AutoCAD. Recapitulăm: în fișa ,,Insights’’ din fereastra/panoul ,,Command Macros’’ găsim o listă de macro-comenzi propuse intuitiv pentru reutilizare; dacă în această listă identificăm o comandă ce ne pare utilă apăsăm butonul [>] din dreptul ei și putem vedea detaliile comenzii (așa cum ar fi ea emisă la prompter, inclusiv cu opţiuni/detalii) și aici putem decide să salvăm explicit macro-comanda pentru folosire ulterioară; comenzile salvate de utilizator pot fi găsite în fișa ,,Saved’’ a panoului și ulterior pot fi chiar aduse în meniul-ribbon.
O altă adiţie adusă unei facilităţi introduse tot în ediţia ,,AutoCAD 2022’’: Trace. Facilitatea ne furnizează un spaţiu sigur pentru controlarea modificărilor pe care colaboratorii le fac asupra proiectului, indiferent că fișierul-desen diseminat este accesat prin versiunea PC de AutoCAD, sau prin versiunile web sau de pe dispozitive mobile (tablete, smartphone-uri). De fapt, Trace suprapune un ,,strat" virtual peste desen, strat pe care colaboratorii pot adăuga informaţiile corespunzătoare lor (schiţe de tip nor, schiţe de tip indicator, note, detalii tehnice, detalii administrative, indicaţii comerciale, întrebări, recomandări, etc) și care vor fi ulterior procesate și eventual integrate în proiect. În ,,AutoCAD 2023’’ a fost optimizată componenta desktop: din sesiunea AutoCAD de pe PC se poate crea o sesiune ,,trace’’, se poate contribui la o sesiune existentă (iniţiată de altcineva) și se pot revizui contribuţiile colaboratorilor. Panoul ,,Trace’’ se poate deschide din meniul-ribbon Collaborate > Traces > Traces Palette. Comenzi noi: TRACEEDIT, TRACEVIEW.
Avem și o mică optimizare la facilitatea ,,Sheet Set Manager’’ (facilitate de administrare a proiectelor, prin care utilizatorii pot organiza coerent colecţii de foi cu desene tehnice): Sheet Set Manager se poate conecta la Autodesk Docs (serviciul care gestionează fișierele-desen stocate pe dispozitivele utilizatorului). Iar de acum avem și o versiune simplificată de Sheet Set Manager, numită Sheet Set Manager for Web, prin care putem afișa, administra și disemina colecţiile de foi-desen stocate în Autodesk Docs.
Optimizări diverse
A apărut o comandă nouă, CUTBASE, înrudită cu extrem de utila comandă Paste-to-original-coordinates (atât de folosită în proiectele de factură geo-spaţială). Comanda CUTBASE copiază în clipboard obiectele selectate, împreună cu punctul lor de bază/inserare specificat de utilizator (și le șterge din desen). La inserarea acestor obiecte prin comanda Paste, utilizatorul va trebui să specifice coordonatele dorite pentru plasare. Comanda ,,Cut with Base Point’’ poate fi găsită în meniul ribbon: Home > Clipboard.
Inedită este și opţiunea ,,Extend Vertex’’ care ne apare în meniul contextual atunci când punctăm pe vertexul de capăt al unei polilinii, cu ajutorul căreia putem extinde polilinia adăugând un nou vertex de cap. (Anterior operaţia se putea efectua cu opţiunea-comandă ,,Add Vertex’’, însă adiţia depindea de direcţia de construire originară a poliliniei.)
O altă noutate o găsim la comanda MLEADER. (Comanda MultiLeader creează un obiect compus dintr-o săgeată, un segment de linie orizontal și un multi-text, fiind folosită ca element de adnotare/indicare în desenul tehnic.) Comanda MLEADER oferă de acum opţiunea de a selecta un obiect de tip paragraf (mtext) existent pentru a fi folosit în nota de indicare ce se creează. Pentru aceasta, imediat după emiterea comenzii trebuie aleasă opţiunea ,,select Mtext’’, ceea ce va schimba fluxul implicit al comenzii.
Și în caseta de dialog ,,Block Redefine’’ găsim o opţiune nouă, și anume cea prin care putem redenumi un bloc de inserare atunci când numele specificat există deja în desen.
De asemenea, caseta de dialog ,,Options’’ (unde găsim un adevărat ,,Control Panel’’ al AutoCAD-ului) are de acum mesaj de avertizare dacă utilizatorul închide fereastra fără a valida modificările făcute.
Pentru cei care lucrează cu modele MCAD semnalăm faptul că se pot importa fișiere create în aplicaţia Autodesk Inventor (*.ipt, *.iam).
Și încheiem menţionând că de acum importul și inserarea de documente PDF în desenul AutoCAD se realizează cu tehnologie Adobe (Adobe API în loc de PDFTron API), ceea ce conferă un plus de garanţie și de coerenţă în dezvoltarea ulterioară.
