Este remarcabilă ritmicitatea anuală cu care Autodesk lansează câte o nouă ediție de AutoCAD, aceste reeditări fiind desigur prilej și motiv pentru optimizări. Însă ne aflăm în prezența unui software matur, astfel că, nemaifiind loc pentru a imagina funcții și facilități noi la nivel bazal, înregistrăm mai degrabă îmbunătățiri de detaliu.
Prima versiune a software-ului AutoCAD s-a ivit în urmă cu patru decenii, iar de atunci au apărut 44 de ediţii. Dacă în primele decenii fiecare nouă versiune aducea o mulţime de funcţii noi (pe lângă optimizările interne și adaptările la evoluţia hardware-ului și a software-ului sistem), în ultimii ani reviziile au fost prilej mai mult pentru rafinări. (Pentru cititorul curios recomandăm articolele-recenzie referitoare la AutoCAD apărute în fiecare primăvară în revista ,,Tehnică & Tehnologie’’, și care încă mai pot fi găsite pe web-site-ul www.ttonline.ro.)
Deși acest software de indiscutabilă referinţă în domeniul CAD a ajuns la o maturitate și la o completitudine evidente, iată că ediţia ,,AutoCAD 2024’’ aduce totuși câteva noutăţi, pe care vi le propunem mai jos spre succintă parcurgere.

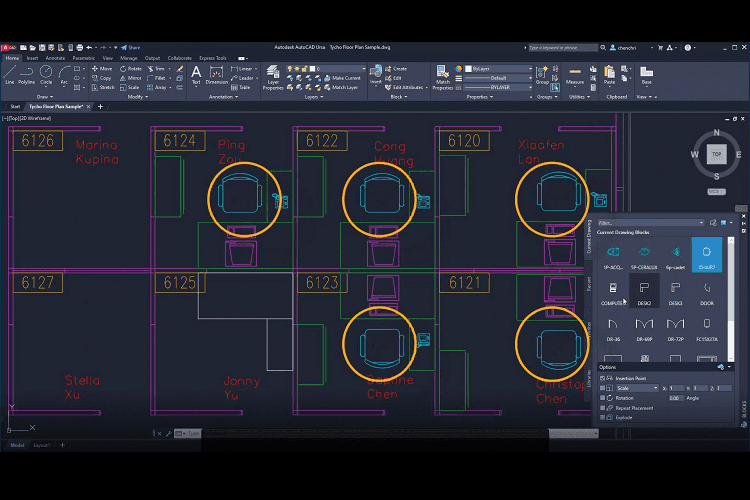

- Smart Block Placement: nu doar că blocurile se pot trage cu mouse-ul direct în desen/ proiect (preluându-le din panoul de blocuri, Blocks Palette), dar inserarea și plasarea lor beneficiază de o inteligenţă proactivă, respectiv prin asumarea automată a opţiunilor de amplasare, aliniere, rotaţie și scalare folosite de blocurile similare la inserările anterioare din desen (din aceeași sesiune de lucru). La nevoie, opţiunile de amplasare/aliniere pot fi extinse (prin apăsarea tastei Tab) sau chiar suspendate (prin combinaţia de taste Shift+W). Efectul vizual și sporul în eficienţa de proiectare sunt remarcabile. (Variabila de sistem cu care se poate controla comportamentul este AUTOPLACEMENT.)
- Smart Block Replacement: comanda Replace din meniul-ribbon Insert > Block > Replace (sau comanda BREPLACE emisă la prompter) asistă utilizatorul să înlocuiască instanţele de blocuri (selectate) prin alegerea unei definiţii de bloc din cele similare sugerate de AutoCAD în plaleta ,,Replace’’. La fiecare înlocuire a referinţei de bloc sunt automat menţinute scalarea, rotaţia și atributele folosite la inserarea originară a blocului.
- Activity insights: paleta (accesibilă din meniul-ribbon View > History) prezintă utilizatorului o listă succintă cu toate activităţile relevante realizate asupra proiectului/desenului curent (editare, vizua-lizare, publicare, purjare, atașare referinţe externe, redenumiri fișier-desen, etc) și îi pune la dispoziţie o serie de opţiuni utile (filtrări diverse, căutare după șir de caractere, filtrare pe utilizatori, etc). Noile comenzi la prompter sunt ACTIVITYINSIGHTSCLOSE și ACTIVITYINSIGHTSOPEN.
- Markup Assist: facilitatea aceasta (care este un soi de asistent, introdus iniţial în AutoCAD 2023) intervine automat după importarea unui fișier ,,markup’’ referitor la desenul curent (fie el PDF, JPG, PNG; și care fișier ne va apărea ca un strat de schiţe suprapus peste desenul curent) și identifică obiectele din proiect la care se referă marcajele astfel încărcate, iar apoi ne ajută/asistă să tratăm fiecare sarcină/observaţie și fiecare obiect vizat de auditarea din schiţă. Markup Assist ne pune la dispoziţie și opţiuni concrete de ajustare a stratului conţinând schiţa de supervizare: Accept, Move, Align, Rotate, Scale și Undo. El folosește funcţii OCR (recunoaștere optică a caracterelor) pentru a transpune în text editabil notele din stratul schiţă (chiar dacă ele sunt scrise de mână), dar știe să implice în fluxul de lucru și notele textuale inserate sub formă de comentarii în fișierul PDF. Identificarea scrisului din schiţă merge până acolo încât cuvintele din observaţiile supervizorului pot implica/sugera comenzi AutoCAD pe care utilizatorul le poate acum angaja aproape automat în derularea actualizării solicitate/recomandate de fișierul markup (ceea ce sugerează un fel de ,,inteligenţă artificială’’). (Meniul-ribbon Collaborate > Traces > Markup import & Traces Palette.)

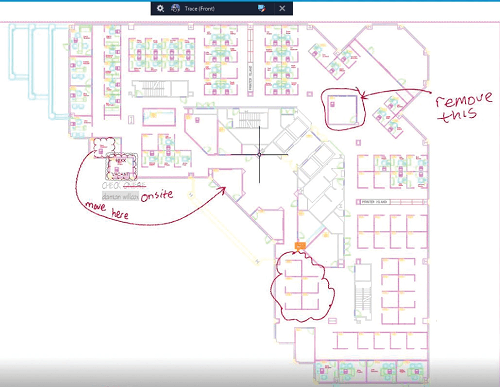

- Trace: Facilitatea a fost introdusă în AutoCAD 2022 cu scopul de a ne furniza un spaţiu sigur pentru controlarea modificărilor pe care colaboratorii le fac asupra proiectului, indiferent că fișierul-desen diseminat este accesat prin versiunea PC de AutoCAD, prin versiunile web, sau de pe dispozitive mobile (tablete, smartphone-uri). (,,Trace’’ suprapune un ,,strat" virtual peste desen, strat pe care colaboratorii pot adăuga note, schiţe, indicaţii tehnice/administrative/comerciale, întrebări, reco-mandări, etc). Mediul ,,Trace’’ include acum câteva controale suplimentare (prin meniul Settings din toolbar-ul Trace): Overlay Effect (pentru ajustarea transparenţei stratului de adnotare), Geometry in Trace (modificarea transparenţei pentru geometriile de adnotare din fundal), Drawing Background (ajustează transparenţa acelor adnotări importate care se suprapun peste desenul curent), Faded Markup (pentru transparenţa adnotărilor care au fost marcate cu atributul ,,faded’’).
- Autodesk Docs: apar două optimizări la serviciul care gestionează fișierele-desen stocate pe dispozitivele utilizatorului.
(1) Vizualizarea fișierelor-desen mari din Autodesk Docs beneficiază de suport și viteză îmbunătăţite.
(2) Conexiunea cu versiunea Desktop de AutoCAD conferă un plus de performanţă la afișarea și deschiderea desenelor în/prin secţiunea ,,Start tab’’.
- Start Tab: la secţiunea de pornire a AutoCAD-ului au fost adăugate opţiuni noi de sortare și de căutare a fișierelor-desen recente. Lista ,,Recent Drawings’’ folosește iconuri mai mici pentru fișiere pentru a permite afișarea mai multor proiecte, iar căutarea și filtrarea desenelor se poate face în ambele tipuri de afișare (listă și grid/matrice).
Cerinţe de sistem pentru AutoCAD 2023:
- sistem de operare Microsoft Windows 11 și Windows 10 (minim versiunea 1809), pe 64 de biţi (pentru versiunea Windows);
- sistem de operare Apple macOS v12, v11, v10.5 (pentru versiunea Mac);
- procesor: minim 2.5 GHz (recomandat 3-4 GHz);
- memorie internă: minim 8 GB (recomandat 16-32 GB);
- rezoluţie ecran: minim 1920x1080 cu True Color;
- adaptor video: minim 1 GB GPU cu 29 GB/s; compatibil DirectX 11 (recomandat 4 GB GPU cu 106 GB/s și DirectX 12)
- spaţiu disc: 10 GB (5 GB pentru versiunea Mac).
