Maşinile de ştanțat CNC Trumpf® sunt recunoscute prin precizie, repetabilitate şi prin sistemul de scule simplu şi eficient. Partenerul nostru Wilson Tool (ce împlineşte anul acesta 60 de ani de existenţă) produce aproape de la început scule de calitate pentru acest tip de maşini şi a adus pe piaţă multe inovaţii ce au revoluţionat domeniul. Pe lângă sistemul clasic de poansoane Trumpf® Style (size 0/size 1/size 2 etc.), Wilson Tool produce şi un sistem extrem de apreciat de clienţi pe care îl vom detalia în cele ce urmează.

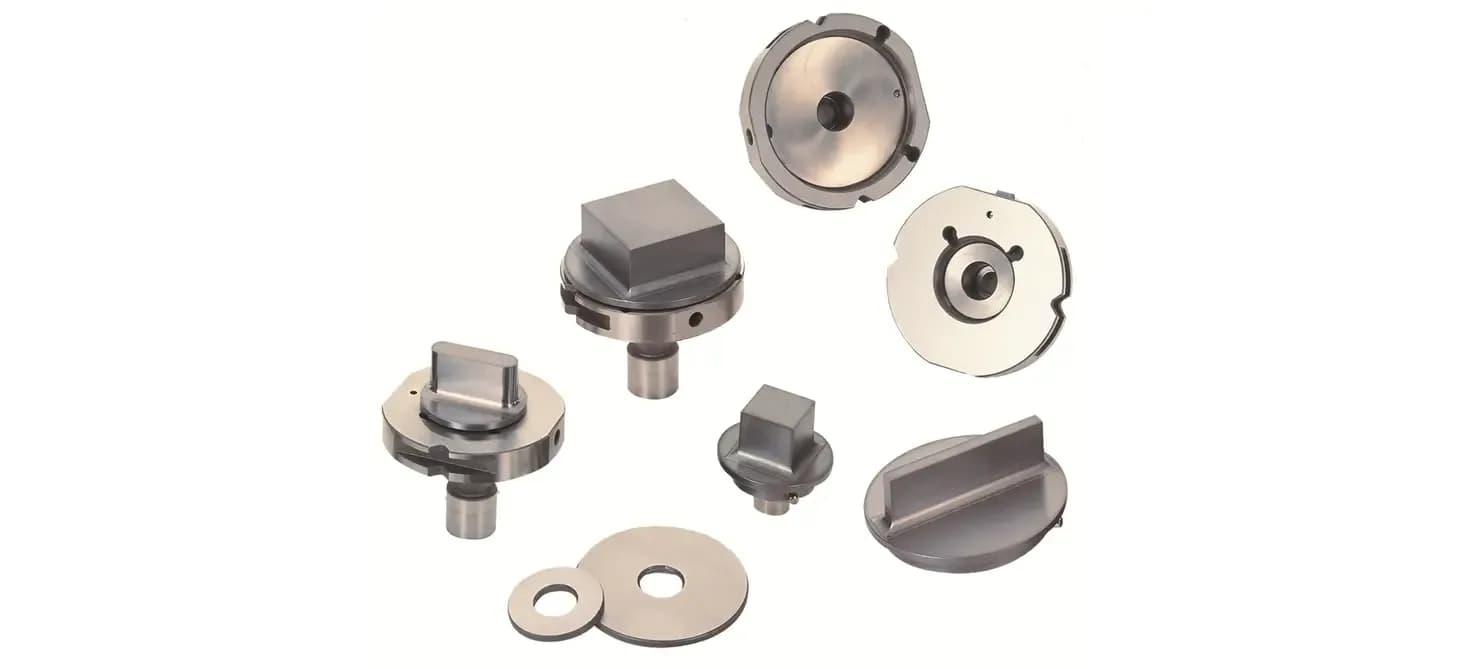

Cu mai mulţi ani în urmă, Wilson Tool a patentat un sistem alternativ de poansoane pentru maşinile de ştanţat Trumpf® ce a crescut în mod remarcabil limita de ascuţire (la sculele lungi de la 6.5 la 9.5 mm, iar la sculele clasice de la 3 la 6 mm) şi care oferă simultan multe alte beneficii utilizatorilor. Sistemul a fostnumit “2-4-1” (pronunție similară în engleză cu Two For One/o sculă cu ascuţire cât 2 scule). La acest sistem de scule, partea care se schimbă după terminarea limitei de ascuţire este doar partea de vârf a poansonului, coada (ce este corp comun cu inelul) rămâne şi este folosită de nenumărate ori, similar conceptului de recuperare a primei trepte a lansatorului de la rachete lansate de SpaceX (o parte din sistemul lansat se recuperează şi se refoloseşte). După epuizarea primei trepte de ascuţire (6 mm la poansoanele actuale sau 3 mm la poansoanele clasice vechi), durata de viaţă se prelungeşte foarte uşor cu încă 3 mm prin inserarea distanțierului special livrat odată cu scula.
Pe lângă creşterea limitei de ascuţire, un alt beneficiu foarte mare este eliminarea posibilităţii operatorului de a greşi la montarea în inel (alignment ring) pentru poansoanele non-rotund, fiind un exemplu citat adeseori de implementare cu succes a sistemului japonez ,,Poka-Yoke” (designul produselor să fie făcut astfel încât să fie eliminată orice posibilitate ca utilizatorul să poată greşi). La sistemul clasic de scule, montarea unui poanson non-rotund (de exemplu dreptunghi etc) în inel şi alinierea acestuia necesită folosirea unui dispozitiv tip QuickSet® sau similar. Chiar şi cu folosirea dispozitivelor, din neatenţie sau grabă, pot să apară mici abateri la aliniere, ce se pot traduce în uzuri mărite ale sculelor. La sistemul Wilson 2-4-1, poansonul are un pin de centrare pe lateral şi care prin aşezarea în canalul corespunzăror din inelul 2-4-1, alinierea este perfectă fără a necesita un efort suplimentar de aliniere în dispozitiv (consumator de timp) sau atenţie din partea operatorului.
Un alt beneficiu important al sistemului 2-4-1 este derivat din faptul că avem poansonul propriu-zis (partea activă) şi coada+inelul ca elemente separate. La sistemul clasic de scule, utilizarea oțelurilor tip pulberi sinterizate (extrem de rezistente la uzură şi spargere) este dificil de implementat pentru că deşi este benefic la partea activă, nu este benefic şi la coadă (o coadă foarte dură provoacă uzură capului maşinii). Acest lucru este însă posibil la sistemul 2-4-1 unde în mod standard vârfurile (părţile active) se fac din oţel ULTIMA® (din gama PM M4, oțel obținut prin metalurgia pulberilor sinterizate), în timp ce coada este din oțel normal de scule, scula fiind foarte dură doar acolo unde trebuie. Toate poansoanele 2-4-1 până în 40 de mm sunt oferite în mod standard (fără cost suplimentar) din oţel tip ULTIMA®, durata de viaţă fiind încă o dată dublată. Folosirea oțelului ULTIMA la partea activă a sculelor reduce semnificativ fenomenul de ,,micro-ciobire” și a micro-fisurilor la muchiile tăietoare. Micro-ciobirea este fenomenul care de regulă precede distrugerea muchiei tăietoare și apariția uzurii.
De-a lungul anilor, sistemul 2-4-1 a fost îmbunătăţit continuu şi acum se află la generaţia a treia, cu un ,,facelift” acum în 2026. Licenţa pentru sistem a fost acordată şi altor producători (apărând de exemplu sistemul Multiuse®), iar după expirarea patentului, au apărut şi alte sisteme similare pe piaţă. La fiecare nouă generaţie, Wilson Tool a adus însă îmbunătăţiri care fac ca şi la ora actuală sistemul WT 2-4-1 să fie lider.
În rezumat, beneficiile sistemului 2-4-1 sunt:
- Reducerea costurilor cu sculele, prin dublarea limitei de ascuțire la sistemul vechi Trumpf® (de la 3 la 6 mm) sau prin creșterea limitei de la 6.5 la 9.5 mm la sculele lungi/noi)
- Setare și reglare mult mai rapidă a sculelor (nu mai este nevoie de dispozitivul de montare în inel la unghi pentru poansoanele non-rotund)
- Setarea la unghi în inel este sigură, nu pot să apară erori la setarea unei scule (cum se întamplă la sistemul clasic poanson- inel), se elimină posibilitatea ca operatorul să poată greși la montarea poansonului în inel. De cele mai multe ori, la sistemul clasic de poansoane Trumpf®, micile erori la montarea în inel pot cauza uzuri rapide ale poansonului/matriței și probleme la stripper.
- Nu pot să apară, din cauza vibrațiilor din timpul lucrului, niciun fel de rotații accidentale între poanson și inel
- Pâna la 40 mm (size 1 la sistemul 2-4-1), poansoanele sunt în mod standard/gratuit din oțel special ULTIMA (pulberi sinterizate), oțel cu o rezistență la uzură de 2-3 ori mai mare față de oțelul de scule obișnuit.
- Poansoanele pot folosi atât sistemul de strippere standard metalice cât și (acolo unde este nevoie) strippere din urethan (foarte uşor de fixat pe acest sistem).
- Plăcuță magnetică detaşabilă pe inel care poate fi marcată cu codul sau denumirea sculei, pentru identificare extrem de rapidă a sculei de către operator.
- Șurubul care strânge poansonul în coadă are acum şi un inel de fixare ce nu permite căderea acestuia în timpul montajului.
Avem numeroşi clienţi foarte mulţumiti în România ce au trecut de mulți ani pe acest tip de scule şi care folosesc integral scule 2-4-1. Pe lângă mașinile Trumpf®, sculele 2-4-1 sunt compatibile şi cu maşinile ce folosesc acest standard de scule (cum ar fi LVD® PX, Pullmax®, Technology Italiana®, Boschert®, Euromac®, Haco® Q).
Vă stăm la dispoziție cu mare plăcere cu o discuție/demonstrație despre sistemul Wilson 2-4-1. Acesta poate contribui la reducerea semnificativă a costului dumneavoastră cu sculele! Twice the life, twice the value!
Detalii pot fi găsite aici: https://www.sm-tech.ro/sculetrumpf/sistemul-2-4-1/

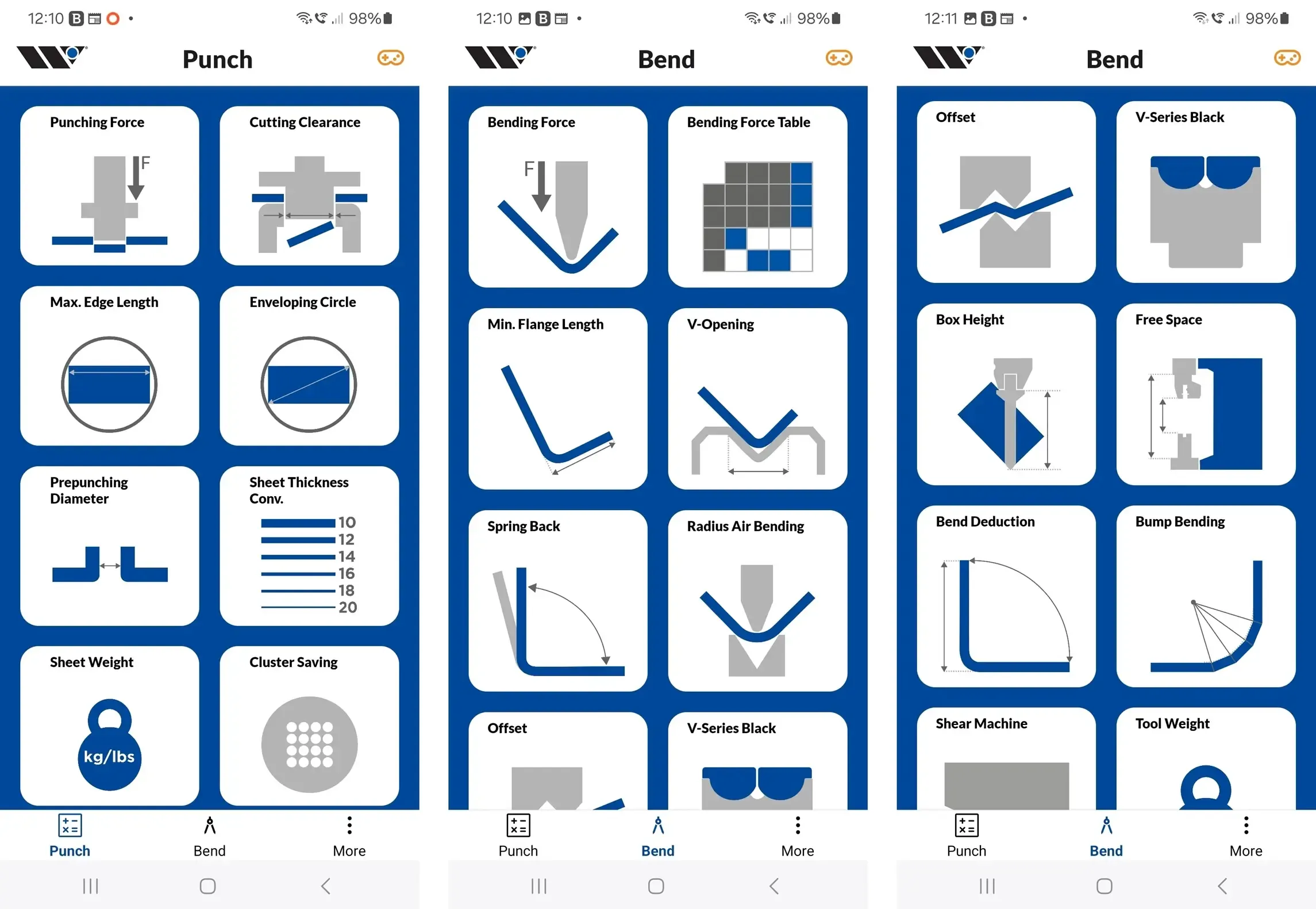

În plus, vorbind despre scule pentru maşinile de ştanţat CNC, o aplicaţie extrem de utilă pentru operatorii şi inginerii din domeniu este aplicația WiIson Tool App.
Aplicația Wilson Tool pentru telefoane cu Android și iOS este cea mai cuprinzătoare aplicație de pe piață în domeniul prelucrării tablei, concepută pentru inginerii și operatorii care programează, coordonează sau operează maşini de ştanțat CNC şi prese de îndoit tip abkant CNC. Aplicaţia ajută la realizarea diverselor calcule legate de ștanțarea și îndoirea tablei, inclusiv:
Ştanţare:
- Calculul forţei de ștanțare
- Alegerea jocului de tăiere optim pentru matrițele de ștanțare
- Dimensiunea maximă a sculelor (pentru a verifica dimensiunile maxime pentru stații thick turret, multitools, scule Trumpf® etc.)
- Cercul circumscris maxim pentru diverse forme de scule (pentru a verifica dacă se potrivesc într-o stație specifică a maşinii etc.)
- Diametrul de pre-ștanțare pentru scule filetare sau coining etc
n Conversii de grosimi ale tablei în diverse sisteme
- Calculul greutății tablei
- Economii obţinute cu scule cluster/multiple (timp de ștanțare salvat și cost de ștanțare economisit folosind o sculă multiplă tip cluster)
Îndoire pe abkant:
- Calculul forței de îndoire
n Lungimea minimă a muchiei îndoite pentru diverse prisme abkant
- Deschiderea V a prismelor (Deschidere minimă/optimă/maximă pentru matriţe)
- Calculul revenirii elastice a materialului îndoit
- Raza obţinută la piesă la îndoirea în aer
- Calculul sculelor offset
- Setarea prismelor cu umeri rabatabili V-Series Black
- Calculul înălțimii cutiilor închise posibil de îndoit
- Info despre deschiderea (daylight) și cursa pentru un număr mare de modele de prese abkant
- Parametrii pentru îndoirile raze mari în paşi (Bumping) – Pasul razei/Pasul îndoirii / Unghiul unei singure îndoiri în funcție de unghiul de îndoire, deschiderea V și raza interioară
- Calculul forței de tăiere la ghilotină
- Calculul greutății sculei.
Aplicația Wilson Tool este disponibilă în Apple App Store® and Google Play® Store.
