Cele patru decenii de experiență în dezvoltarea de soluții software destinate concret proiectării 3D pentru industriile marine, de proces, energiei și construcțiilor fac astăzi din Cadmatic un nume de referință. (Aplicațiile Cadmatic au ajuns la peste 6000 de clienți și în peste 60 de țări din lume.) Vom întâlni aici un spectru larg (de la ,,plant design’’ la proiectarea de nave, sau de la proiectarea de circuite electrice la AEC/BIM) dar și o viziune integratoare, de inginierie multi-disciplinară.
Începuturi cu proiectare uzinală
Ceea ce avea să devină ulterior soluția comercială Cadmatic a pornit în anul 1983 ca un software de plant-design dezvoltat ,,in-house’’, și pentru uzul propriu, de către compania finlandeză Elomatic (renumită astăzi în lume pentru serviciile de inginerie și de consultanță). Un deceniu mai târziu, urmașul acelui software de proiectare, vizualizare și administrare a instalațiilor uzinale era prezent pe piața CAD. Și dacă inițial proiectarea tri-dimensională vizase doar instalațiile cu fluide (petro- chimie, producerea energiei, etc) curând avea să cuprindă și alte aplicări specializate: instalații offshore (platforme de foraj marin; instalații mareo-motrice); șantiere navale; structuri civile; instalații și circuite electrice; arhitectură și construcții; industrie alimentară; celuloză și hârtie; industrie minieră; metalurgie; ș.a. De asemenea, dacă la începuturi asistența informatică se focalizase în principal pe proiectarea instalațiilor și pe o gestionare minimală a informațiilor asociate (gen PM și TCO), ulterior aveau să fie vizate și alte funcții importante în derularea de activități/investiții semnificative: project (de)commissioning, managementul operațiunilor de exploatare, gestionarea activelor, sustenabilitate, evaluarea/controlul emisiilor poluante, ecologie, audit, conformarea la norme, Smart Factory, ș.a.. Au apărut și facilități inginerești complementare, precum analizele structurale (CAD/FEA), analizele privind dinamica fluidelor (CFD), scannarea 3D, tehnologiile AR/VR/MR, cloud/SaaS, diseminare/ colaborare, etc.
Familia de soluții software
La Cadmatic vom întâlni o suită destul de mare de aplicații software (a se vedea caseta), dar nu le vom analiza pe toate în recenzia de față.
CADMATIC Draw; CADMATIC Drawing Viewer; CADMATIC Electrical
CADMATIC 3D Plant Design; CADMATIC P&ID; CADMATIC Hull
CADMATIC Outfitting; CADMATIC eShare; CADMATIC eBrowser
CADMATIC Projects; CADMATIC Construction
CADMATIC Laser Scan Modeller

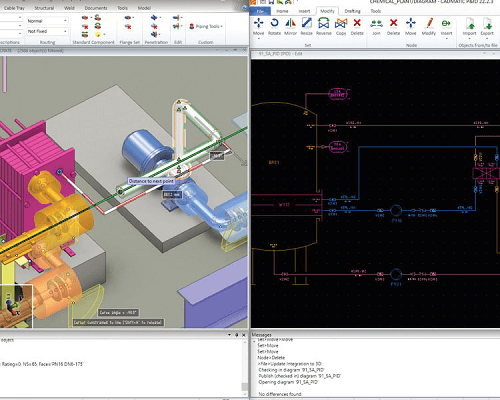

Probabil că putem considera software-ul ,,CADMATIC 3D Plant Design’’ ca fiind urmașul direct al primelor soluții din familia finlandeză. Facilitățile îi sunt foarte bine profilate pe necesitățile inginerești ale industriilor ce folosesc instalații uzinale cu conducte pentru fluide, astfel că proiectanții se pot concentra pe aspectele importante (amplasarea echipamentelor, rutarea conductelor, conectarea țevilor și agregatelor) și vor beneficia de funcțiile inteligente de racordare, de identificare a eventualelor coliziuni, de verificare a compatibilității. Componentele de proiect se preiau de-a gata din biblioteca aplicației, dar pot fi importate și din alte platforme CAD sau pot fi create ad-hoc. (Componentele nenative se pot integra în colecția CADMATIC, și vor bene-ficia de opțiunile de interacțiune/racordare semi-automată.) Întrucât pentru asigurarea integrității și siguranței instalației proiectate este necesară o precizie ridicată, aplicația ajută la amplasarea cât mai precisă a agregatelor și a conductelor pentru fluide, indicând punctele și pozițiile de conectare ale rețelei de flux. Racordarea riguroasă presupune și respectarea standardelor tehnice (uneori foarte specifice), aspect vizat și prin organizarea și funcționarea bibliotecilor de componente. (Componenta nu înseamnă doar desenul respectiv, ci are asociate și o serie de specificații tehnice/inginerești importante pentru proiect.)
Proiectarea bazată pe specificații: inserarea în spațiul virtual a componentelor de instalație – conducte, echipamente de control al fluxului, căi de acces, suporți, platforme, etc – presupune în mod automat/asistat:
- preluarea/completarea intuitivă a parametrilor definitorii (tipo-dimensiuni, lungimi, diametre, alezaje de racord, ș.a.m.d.);
- rutarea inteligentă (traseele de conducte sunt propuse/adaptate automat de către software pe baza topologiei evoluânde a instalației);
- racordarea inteligentă: componentele inserate intuiesc conectarea dorită de utilizator (în funcție de plasarea în spațiul 3D/2D și de adiacența contextuală) și se adapteză pentru a realiza racordul (ajustându-se dimensional, reorientându-se unghiular, etc); ș.a.m.d.
Software-ul asigură o asistență intuitivă și la editarea ulterioară a componentelor de instalație.
Tot în ,,CADMATIC 3D Plant Design’’ se pot defini și elementele structurale necesare pentru fixarea/susținerea și exploatarea instalației de conducte și agregate (suporți, platforme, pasarele, scări, cuști, balustrade, etc), și aceasta se face tot prin interacțiune cu o bibliotecă de componente inteligente predefinite.
Desigur, după definitivarea modelului 3D al instalației, aplicația ne va ajuta să extragem informațiile și documentele necesare materializării (sau administrării) respectivei facilități industriale: desene tehnice (ansamblu, detaliu), documentații de proiectare, BOM, MTO, modele 3D virtuale, etc. Notăm aici și posibilitatea de a exporta obiecte 3D native Cadmatic (sau chiar instalații întregi) înspre alte formate CAD.
Pentru crearea schemelor filare ale instalațiilor cu fluide (diagramele de conducte și instrumente de control) se poate recurge la ,,CADMATIC P&I Diagram’’, aplicație care utilizează o bibliotecă imensă de simboluri standard folosite în industrie (vase, recipiente, pompe, ventile, supape, schimbătoare de căldură, compresoare, motoare, actuatuare, instrumente de măsură, instrumente de semnalizare, racorduri, flanșe, etc) și conforme specificațiilor ANSI/ASME, EN, DIN, etc. Faptul că aceste obiecte sunt stocate într-o bază de date relațională constituie premisa pentru asocierea biunivocă de date (alfa-numerice) și de comportament inteligent (metode asociate nativ obiec-telor, spus în jargon OOP). De asemenea, avem și aici funcții de verificare a consistenței în diagrame (detectarea conflictelor de flux, a diferențelor nominale de dimensiuni la racord, lipsa identificatorilor de poziționare, etc).

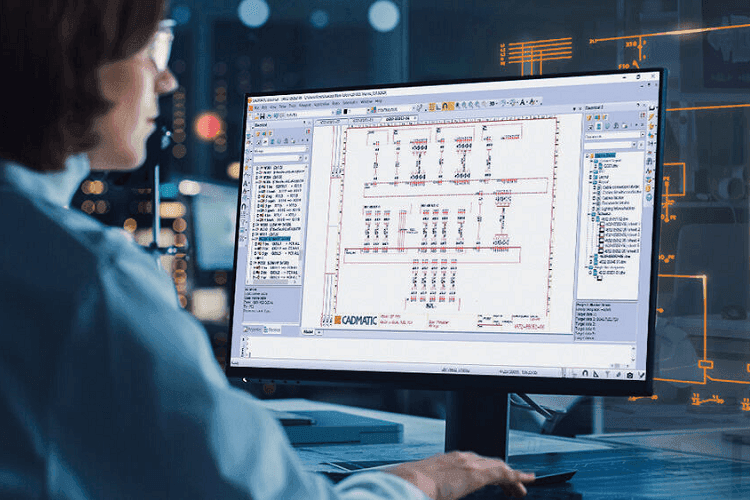

Un renume deosebit are și aplicația ,,CADMATIC Electrical’’, pe care o putem folosi la proiectarea de circuite electrice, de instalații pentru monitorizarea proceselor industriale (SCADA), și de instalații de automatizare electrică. Ca și în cazul modulului P&ID, și aici software-ul folosește intern o bază de date pentru gestionarea simbolurilor de circuite/instalații/automatizări (peste 10000 de simboluri conforme standardelor IEC, ANSI, GB/T), iar selectarea și amplasarea lor în proiect va bene-ficia (similar) de interactivitate, conectivitate și inteligență. Documentația electrică realizată devine gestionabilă centralizat: schemele electrice se pot reprezenta monofilar sau multifilar; se pot realiza desene ale instalațiilor electrice specifice clădirilor (iluminat, prize electrice, aer-condiționat, instalații de forță, lifturi, etc); se pot genera rapoarte tabelare și documentații grafice (Excel, CAD, PDF); se pot obține desene de ansamblu pentru panouri electrice (reprezentări 2D/3D, scheme de asamblare).
În CADMATIC beneficiem și de o inteligență la nivelul aplicației: anumite opțiuni de proiectare vor fi memorate pentru reutilizare (ajungând inclusiv la definirea/refolosirea unei maniere de lucru); se asigură coerența/integritatea proiectului prin funcțiile de identificare/auditare a obiectelor; admi-nistrarea evoluată a proiectelor; centralizarea (și sincronizarea) managementului de date; colaborarea multi-utilizator optimizată; opțiuni de gestionare rapidă a proiectelor într-o singură fereastră.

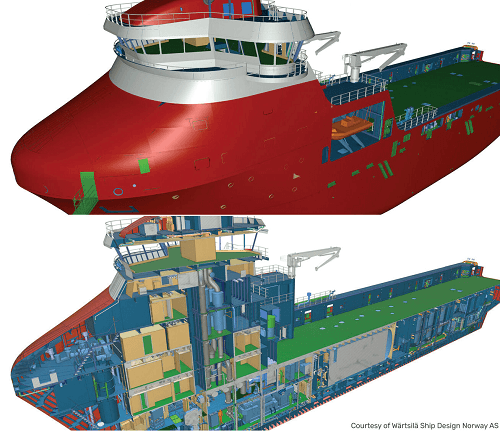

Da, despre familia CADMATIC putem afla multe lucruri, însă deocamdată ne oprim aici. Vom reține desigur gama largă de aplicări, nivelul foarte bun de specializare, precum și abordarea oarecum ,,holistică", de integrare a mai multor inginerii în proiect. Și încheiem, exemplificativ, notând asocierea dintre aplicațiile ,,CADMATIC Hull’’ (proiectarea carenelor de nave maritime) și ,,CADMATIC Outfitting and Piping’’ (proiectarea integrată a circuitelor interioare ale navelor).
Pentru detalii suplimentare: www.cadmatic.com/en/.
