Cimatron E25 este o versiune a programului în care accentul este pus pe optimizarea procesului de proiectare și fabricație.
Când vorbim despre optimizare în Cimatron, abordarea este multicriterială. În acest sens vom prezenta câteva exemple de optimizări, de la interfață, mod de lucru, până la optimizarea timpilor de prelucrare și creșterea calității.
Optimizarea interfeţei Cimatron E 2025
Dezvoltatorul software-ului pune un deosebit accent pe optimizarea modului de interacțiune cu operatorul uman, astfel interfața este îmbunătățită prin adăugarea de funcții noi și optimizarea celor existente.
Astfel în cazul proiectelor complexe, specifice matrițeriei – ansambluri cu foarte multe repere, o interfață intuitivă cu pictograme mari și intuitive, cu un afișaj optimizat pentru ochiul uman sunt doar câteva din îmbunătățirile aduse din acest punct de vedere.
În versiunea 2025, Cimatron oferă suport complet pentru monitoare 4K. Instalarea Cimatron setează automat opțiunea de compatibilitate Windows. Setările pot fi anulate manual, dar acest lucru nu este recomandat.

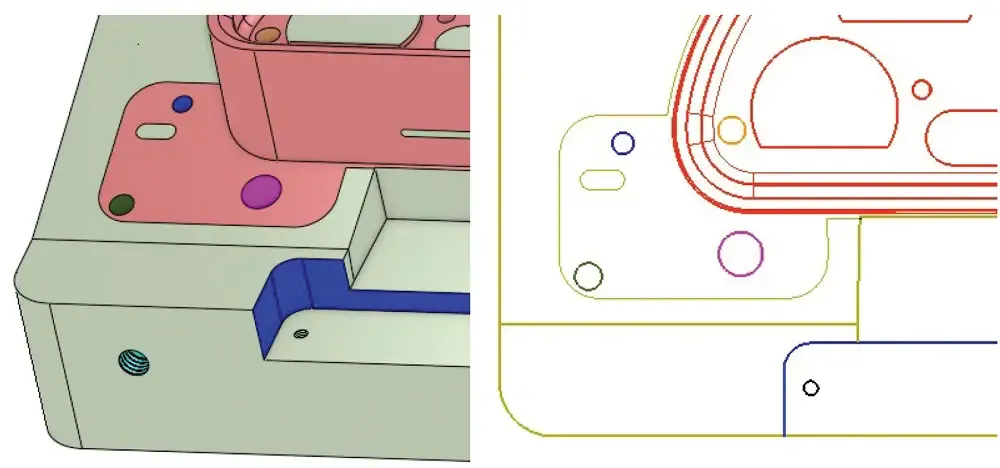

- FIGURA 1. Opțiunea Prefer Color from Vertical Faces activa.
Un alt exemplu de caracteristică optimizată în Versiunea 2025 constă în utilizarea culorilor în 3D și 2D. Culoarea este un atribut important, care este adesea folosit pentru a descrie proprietățile sau toleranțele pe diferite fețe și găuri. Când se utilizează opțiunea Prefer Color from Vertical Faces, culoarea văzută în vizualizare va fi de la fața verticală care se învecinează cu marginea vizibilă. Aceasta ar fi de obicei culoarea specifică pereților unei cavități sau a unei găuri (figura 1).
Optimizarea timpilor de programare în Cimatron E 2025
Din punct de vedere al optimizării timpilor de lucru în Cimatron 2025, spre exemplu, în modulul NC, programatorul poate acum edita parametrii multipli simultan pentru mai multe comenzi.
În versiunea 2025, o nouă comandă Multi Edit Parameters poate fi utilizată pentru a vizualiza, edita individual și edita în masă parametrii mai multor proceduri. Toate procedurile selectate sunt afișate într-un tabel în care fiecare rând reprezintă o procedură, iar fiecare coloană reprezintă un parametru. Mai mult de 25 dintre cei mai importanți parametri, cum ar fi toleranța, offset-ul, pasul în jos, pasul lateral, tăietorul utilizat și parametrii de prelucrare sunt editabili. Un selector de coloane controlează ce parametri sunt afișați.

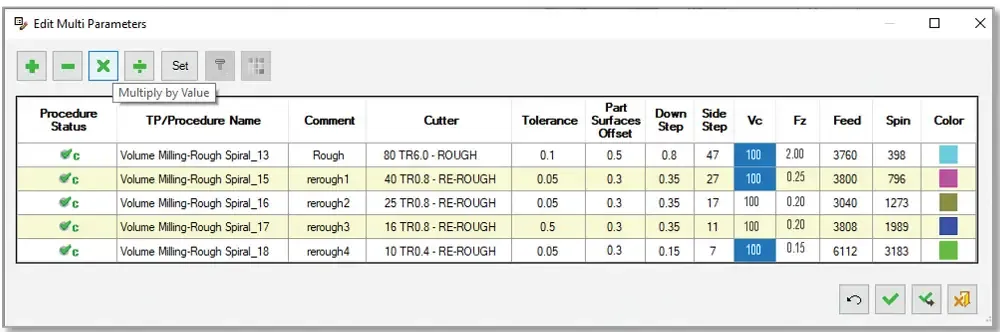

- FIGURA 2. Editare simultană a parametrilor procedurilor
Pentru exemplul din figura 2 se exemplifică cele 5 proceduri de degroșare.
Se pot edita una sau mai multe celule din aceeași coloană (celulele albastre afișate) sau o coloană întreagă. Puteți seta o valoare pentru toate celulele selectate, puteți adăuga/scădea valoare sau puteți înmulți cu o valoare. De asemenea, este posibil să modificați alți parametri, cum ar fi scula așchietoare, culorile, grosimea traiectoriei afișate, lichidul de răcire și așa mai departe.
Utilizatorul poate controla ce parametri să pre-zinte și în ce ordine folosind un selector de coloane, inclusiv să salveze și să reutilizeze anumite setări.
Optimizarea traiectoriilor în Cimatron E 2025

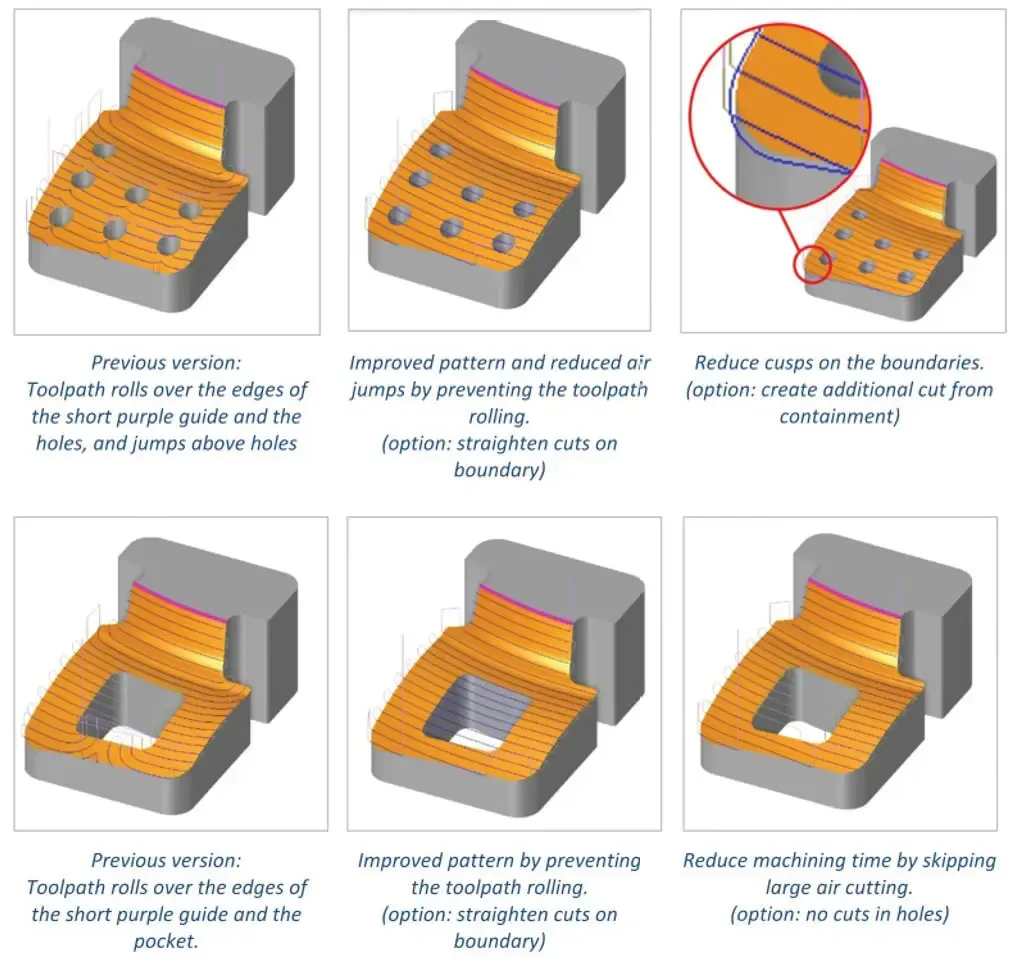

Spre exemplu, pentru procedura Geodesic au fost optimizate traiectoriile în sensul reducerilor mișcărilor în aer, pentru controlul la limita muchiilor suprafeței de prelucrat, a distribuției traiectoriilor pentru îmbunătățirea rugozității. În figura 3 se pot observa câteva din optimizări prin comparație cu aceeași comandă din versiunea precedentă.
- FIGURA 3. Optimizări comandă Geodesic

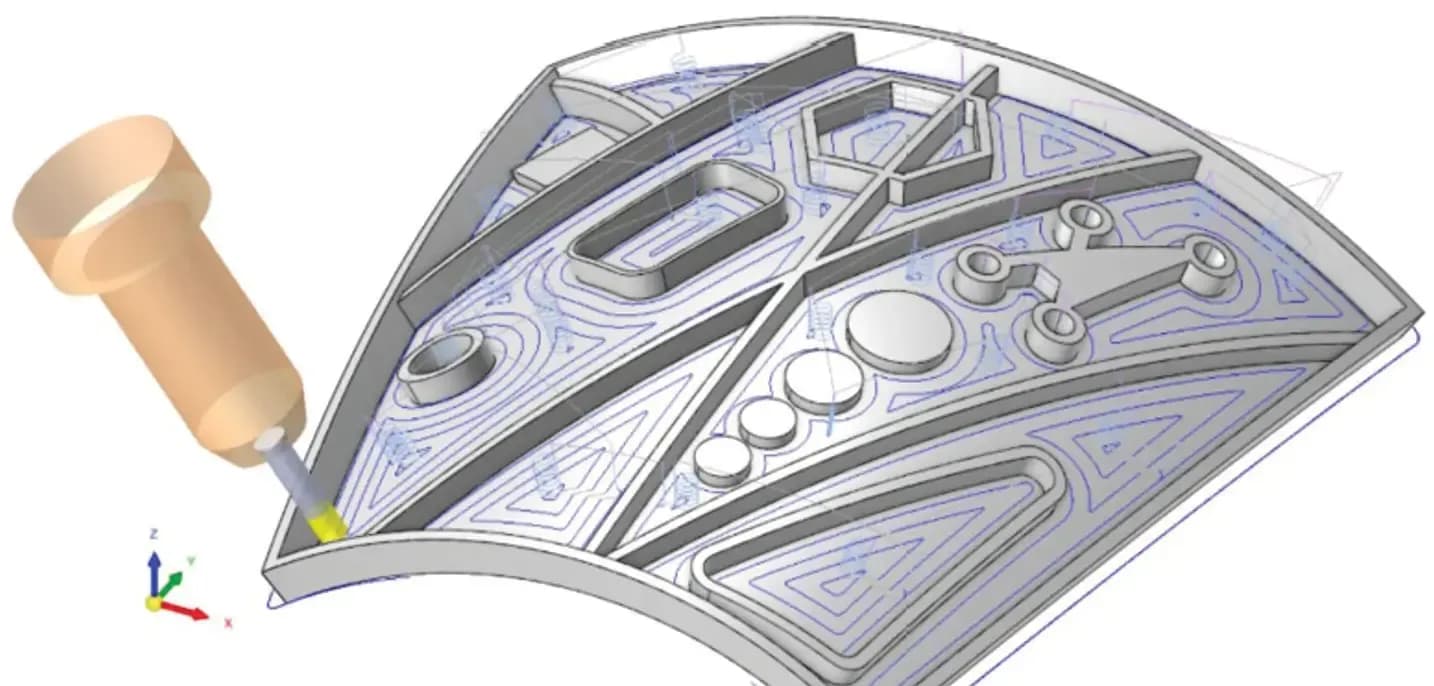

Totodată pe lângă optimizările comenzilor deja existente au fost introduse și noi comenzi de prelucrare. În versiunea 2025, a fost adăugată o nouă procedură pe 5 axe, Multi Axis Machining. Această procedură este utilă pentru prelucrarea cavităților matriței cu orice tip de freză.
În plus, această procedură poate fi utilizată pentru prelucrarea pieselor prismatice și din domeniul aerospațial. Această procedură face parte din meniul 5X Application și include patru strategii principale de prelucrare:
- Degroșare - aceeași funcționalitate ca și precedentul 5X Rough (pe care îl înlocuiește).
- Finisare cavitate (Floor finishing).
- Finisarea pereților (wall finishig)
- Curățare (clean up).

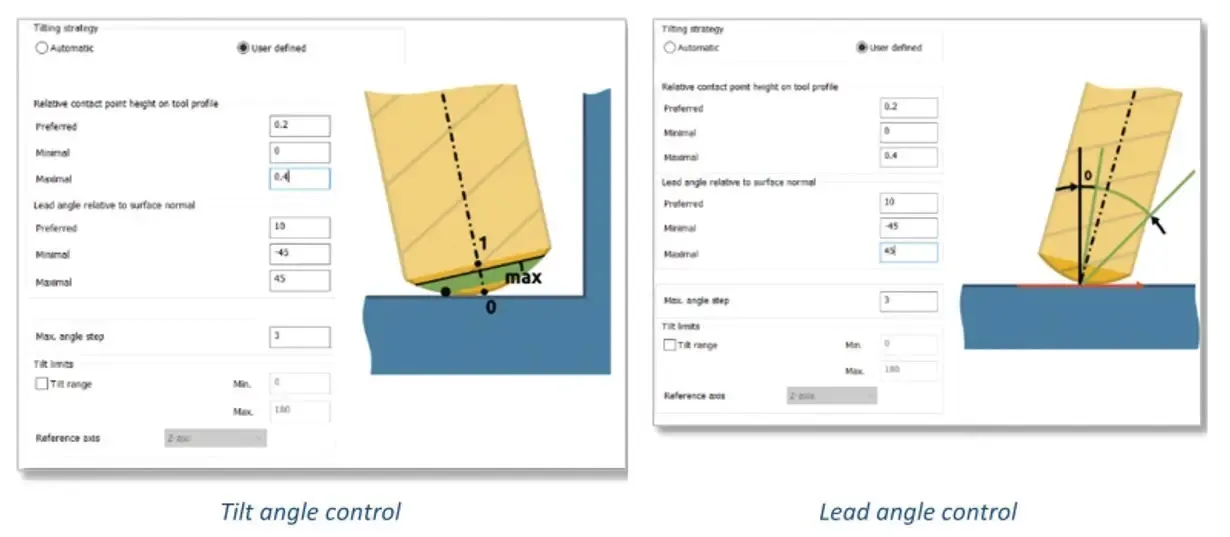

- FIGURA 4. Procedura Multi Axis Machining Scope cu opțiuni de control pentru freză de tip Lens.
Scule suportate în noua comandă:
- Degroșare - Flat, Bull, Ball (drepte sau conice).
- finisare cavitate, finisare pereți și curățare: Ball, Lollipop, Circle Segment - Barrel Bull, Barrel Flat, Lens Ball, Oval, 3 Radii. (figura 4)
În concluzie, Cimatron E reprezintă o soluție CAD-CAM dedicată producției (în special de matrițe, dar nu numai), care evoluează din mai multe direcții pentru a oferi utilizatorului un instrument competitiv în proiectare și fabricație, și care răspunde cerințelor industriale actuale: rapiditate, automatizare, flexibilitate, optimizare.
