Software-ul CIMATRON E15 este soluția CAD-CAM-CAE „state of the art” dedicată ingineriei industriale pentru proiectarea și fabricarea matrițelor și ștanțelor.
Software dezvoltat încă din anul 1982 CIMATRON E este special conceput în structură modulară, licenţele putând fi configurate astfel încât să corespundă cerinţelor și nevoilor utilizatorilor pentru creșterea calităţii și productivităţii entităţii de producţie.
Structura modulară este bazată pe un puternic software CAD parametric, dedicat proiectării și modelarii atât a pieselor cu suprafeţe complexe specifice matriţeriilor cât și a ansamblurilor și desenelor 2D.
Funcţiile de direct modelling cât și cele de reengineering fac din CIMATRON un instrument puternic atunci când se lucrează cu modele CAD importate din fișiere externe.
Cimatron E este deservit de motoare puternice de import-export atât pentru fișiere în formate neutre (stp, igs, x_t, stl, dwg,) cât și pentru fișiere native specifice altor soluţii CAD. Un alt plus în CIMATRON E este dat de cataloagele de componente tipizate specifice matriţeriei actualizate periodic cu ultimele CAD-uri pentru componentele marilor producători din domeniu, astfel încât procesul de proiectare al matriţelor este optim.
- FIGURA 1

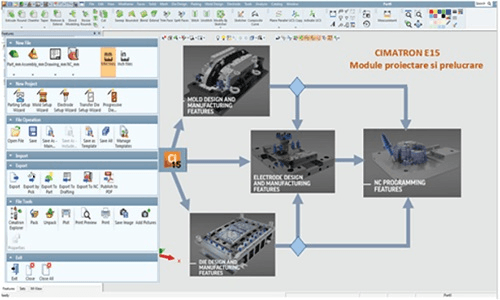

Cimatron Designer solution reprezintă baza CAD pentru modulele de proiectare pentru matrițe de injecție (Mould Design), ștanțe progresive (Die Design) și electrozi masivi (Electrode Design) (figura 1).
Modulele de prelucrare prin așchiere și electroeroziune vin să completeze și să transforme proiectele în realitate.

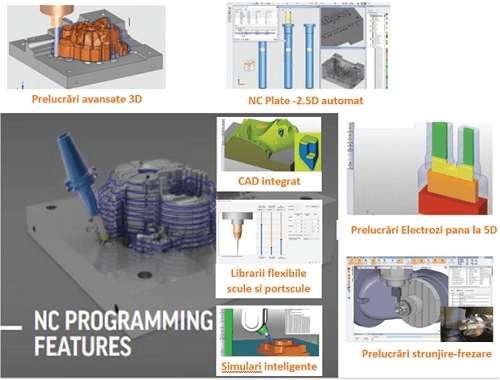

Cimatron E15 este capabil să genereze programme NC pentru orice tip de controler atât pentru centre de prelucrare prin frezare cât și pentru mașini complexe de tipul strunjire-frezare.
- FIGURA 2
Un atu important al CIMATRON E15 îl reprezintă CAD-ul puternic existent de asemenea în toate modulele NC de prelucrare. Practic pentru licenţele NC nu mai aveţi nevoie de niciun alt software de proiectare. Piesele și ansamblurile complexe deschise în NC pot fi analizate, optimizate și pregătite pentru fabricaţie.
Structura modulară a licenţelor de prelucrare din Cimatron E15 permite configurarea optimă a software-ului în funcţie de necesităţile fiecărei companii. Modulele de prelucrare generală (2.5D și 3D), modulele de prelucrare 3+2D, și 5D, modulele de automatizare a fabricaţiei cu recunoașterea entităţilor de tip cavități prismatice (NCPLATE) și a alezajelor (Automated Drill) pe modele complexe indiferent de orientarea acestora, modulul de strunjire frezare, modulul de prelucrare a electrozilor cu funcţii precum prelucrarea cu offset negativ, cu considerarea scânteii și orbitării (care fac inutilă munca de redimensionare prin scalare), deservite de: CAD-ul integrat, librării personalizate independente de scule și portscule, Simulator pe 3 nivele (Navigator, Machining simulation și Machine simulation) cu funcţie de analiză și export a rezultatelor, precum și postprocesoare și rapoarte personalizate fac din CIMATRON unul din cel mai puternice și versatile software-uri CAD-CAM existente pe piaţa dinamică a fabricaţiei asistate.
Validarea programelor în CIMATRON E crește nivelul de siguranţă al prelucrării.
- FIGURA 3

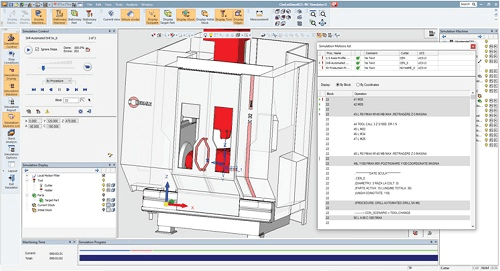

Licenţa de Machine Simulation adăugată la orice configuraţie de licenţă NC permite validarea prelucrării prin simularea care ţine cont de toate elementele implicate în proces: elementele de structură și cinematică ale mașinii, sistemul de prindere, semifabricatul, piesa, sistemul de scule și portscule și, nu în ultimul rând (poate și cel mai important), de postprocesorul aferent mașinii de lucru. Practic CIMATRON E postprocesează și generează mișcările în sistemul mașină-dispozitiv-piesă/semifabricat-sculă și portsculă simultan verificând continuu eventualele coliziuni (figura 3).

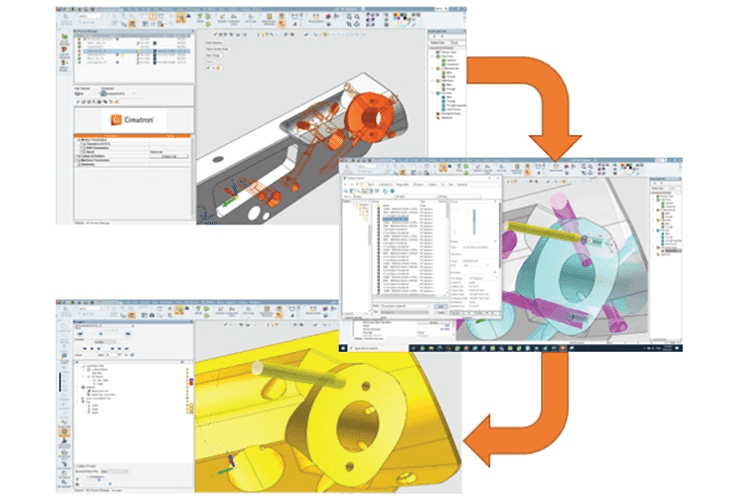

Modul de licenţiere permite combinarea diferitelor funcţii specifice modulelor mari din CIMATRON. Astfel modulul performant de găurire automată (Autodrill) poate fi atașat la orice configuraţie de licenţă de prelucrare. Cu acest modul timpul de programare a găurilor și alezajelor este practic diminuat la câteva click-uri în Cimatron și „0” intervenţie a operatorului.
Motorul puternic de calcul analizează modelul CAD, identifică toate găurile și alezajele indiferent de orientarea lor spaţială și poate genera tehnologia de fabricaţie completă atât în mod automat cât și manual de către inginerul CAM.

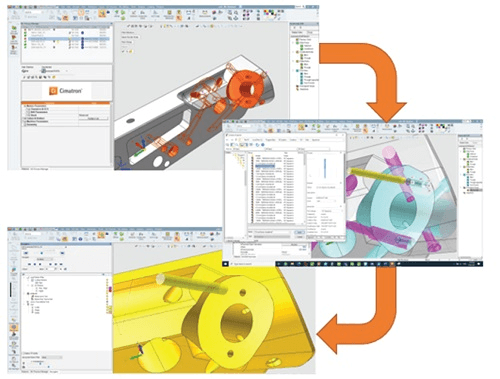

Avantajul major al CIMATRON E este că o dată tehnologia de prelucrare definită pentru un reper, poate fi salvată sub forma unei secvenţe template și poate fi aplicată ulterior pe alte repere care au găuri și alezaje similare (figura 4).
- FIGURA 4
În funcţie de specificul fiecărei unităţi de producţie și a organizării interne, CIMATRON E poate fi configurat sub formă de licenţe simple combinate locale și/sau de reţea astfel încât să asigure flexibilitatea și optimizarea proiectării și programării. Spre exemplu într-o matriţerie complexă se pot configura licenţele de proiectare Matriţe (Mold Design) de tip floating, licenţe de prelucrare NC Solution, licenţă de proiectare și mașinare electrozi Quick Electrode sau Electrode Pro solution și nu în ultimul rând licenţe de prelucrare plăci în mod automat cu funcţii de recunoaștere a entităţilor (de tip cavităţi prismatice și alezaje).
- FIGURA 5
Lângă aceste licenţe, efectiv de producţie, se pot adăugă și licenţe de tip Viewer, care practic vor elimina necesitatea generării și printării rapoartelor atât de necesare fazelor de producţie. Practic se digitalizează tot fluxul de proiectare și fabricaţie până la faza de execuţie efectivă a reperelor și asamblării matriţei. Acest tip de licenţă permite atât vizualizarea întregului proces de prelucrare, a originii de prelucrare, a listei de scule, a rapoartelor sub forma Html, pdf sau excel, verificarea timpilor de prelucrare, realizarea de diferite măsurători pe piesă astfel încât Cimatron Viewer este un instrument util în mâna operatorului mașinii CNC.
Optimizarea procesului de programare CNC în cadrul unei matriţerii, și nu numai, poate fi realizat prin distribuirea realizării programelor în funcţie de complexitatea lor atât către inginerii programatori cât și către operatori. Astfel în CIMATRON E pentru operaţiile complexe de prelucrare a suprafeţelor spaţiale se pot configura licenţe de tip NC solution (3d până la 5D) pentru inginerii programatori, iar pentru operaţii simple din punct de vedere al complexităţii tehnologiei (prelucrări prismatice și a alezajelor) dar complexe din punct de vedere a numărului de prelucrări necesare (specifice plăcilor și pieselor prismatice) se pot configura licenţe de tip NCPLATE care sunt gândite a fi utilizate de către operatorii CNC.
Crearea unor template-uri și a unor secvenţe de prelucrare, a unei bazei de scule unice pentru toţi programatorii, indiferent de tipul de licenţă de prelucrare utilizate, utilizarea unor postprocesoare particularizate și optimizate pentru fiecare mașină în parte asigură un mod de lucru unitar pentru toţi programatorii NC și trasabilitatea programelor.
Nu în ultimul rând suportul tehnic și comercial în limba română oferă utilizatorilor posibilitatea configurării optime a Cimatron E în funcţie de bugetul și necesitatea fiecărei entităţi de producţie, indiferent de mărimea acesteia.
