CIMCO Machine Simulation reprezintă o soluție rapidă de verificare și validare a programelor NC prin simulare utilizând grafica 3D a mașinii CNC. Spre deosebire de alte software-uri, validarea se realizează rapid fără a necesita cunoștințe avansate de utilizare a software-ului de CAD-CAM. Set-up-ul pe mașina virtuală se realizează prin adăugarea componentelor 3D în format STL (piesa, semifabricat și, opțional, dispozitiv) și setarea originii în coordonate a mașinii (ex. pentru Fanuc setare G54..G59).
Simularea mașinii este un add-on pentru CIMCO Edit și o completare puternică la Backplot-ul existent. Testarea programului NC pe un model 3D al mașinii CNC permite vizualizarea mișcării elementelor componente ale mașinii: axele mașinii (masa, axa Z), arborele principal, dispozitivele periferice. Coliziunile și mișcările în afara limitelor sunt detectate automat pentru a asigura că un cod fără erori este transmis mașinii fizice.
Beneficiile simulării cu CIMCO Machine Simulation:
- Siguranța: protejați angajații de situații periculoase și mașinile de daune costisitoare prin simularea și testarea programelor NC pe PC înainte de a le rula pe mașinile fizice.
- Diminuare timpi de set-up: reducerea timpului petrecut pentru setarea mașinii și testele inițiale și calibrare. Cu programul NC complet simulat și testat pe PC, poți rula programul cu încredere din prima încercare.
- Iterații mai rapide: optimizarea programelor încercând rapid idei noi și testând modificările pe PC. Economisește timp, resurse și uzura sculelor așchietoare.
- Schimbare mai rapidă între mașini: trebuie să muți o lucrare pe o altă mașină? Comută fără probleme între configurațiile mașinilor tale, ajustează-ți setările și simulează programul NC pentru a verifica eventualele probleme înainte de a prelucra pe mașina fizică.
- Training la PC în loc să folosiți mașina: utilizați funcțiile disponibile de simulare 3D și editare NC pentru a instrui angajații în operarea mașinilor și modificarea codului NC.
- Simularea și editarea NC combinate: dezvoltat ca un add-on complet integrat pentru CIMCO Edit, oferă împreună o soluție puternică pentru a face iterații rapide de simulare și corectare a problemelor din codul de comandă numerică pentru controlere pe baza de coduri G, controlere Sinumerik și Heidenhain.
Funcționalități în CIMCO Machine Simulation
Control complet al simulării: Analizează simularea programului NC din orice unghi sau distanță folosind zoom, pan și rotire. Reglaj al vitezei în ambele direcții. Salt la scula următoare/anterioară, afișarea și verificarea traiectoriilor de așchiere și de poziționare.
Îndepărtarea materialului: Opțiuni de toleranță mare și mică pentru simularea îndepărtării materialului din semifabricat pe baza codului NC. Include mai multe opțiuni pentru a defini semifabricatul sau pentru a-l importa ca fișier STL. Stocul rezultat poate fi exportat ca fișier STL.

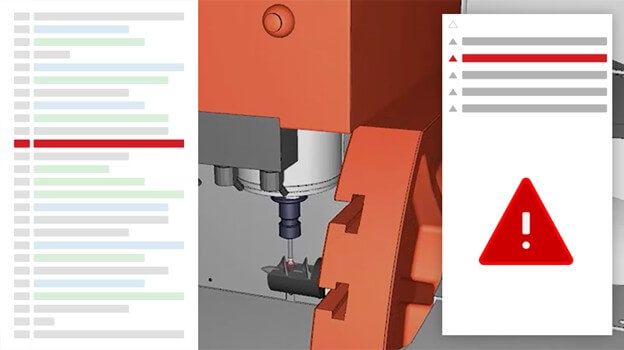

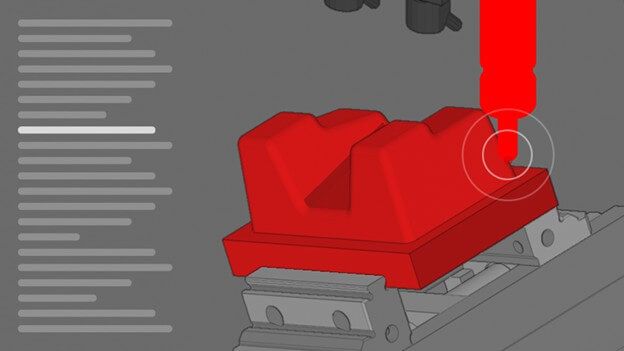

Inspecție: Afișare alăturată a codului NC, a simulării și Raportului de Simulare. În timpul simulării, componentele individuale vor fi evidențiate în roșu pentru a vă informa despre eventualele coliziuni. Toate coliziunile, mișcările în afara limitelor și erorile de program sunt detectate și înregistrate automat în Raportul de Simulare.
Raport de simulare: Raportul de simulare generat automat oferă o listă detaliată a tuturor erorilor găsite în programul NC. Selectează orice eroare raportată și sari direct la linia corespunzătoare care cauzează eroarea. Modifică codul NC și Raportul de simulare se va actualiza eliminând eroarea și verificând că problema a fost rezolvată.
Configurarea mașinilor digitale în Cimco: Descarcă și instalează mașini preconfigurate de la furnizori precum Haas direct din CIMCO Machine Simulation. Sau construiește propria mașină folosind Editorul de Configurație a Mașinilor.

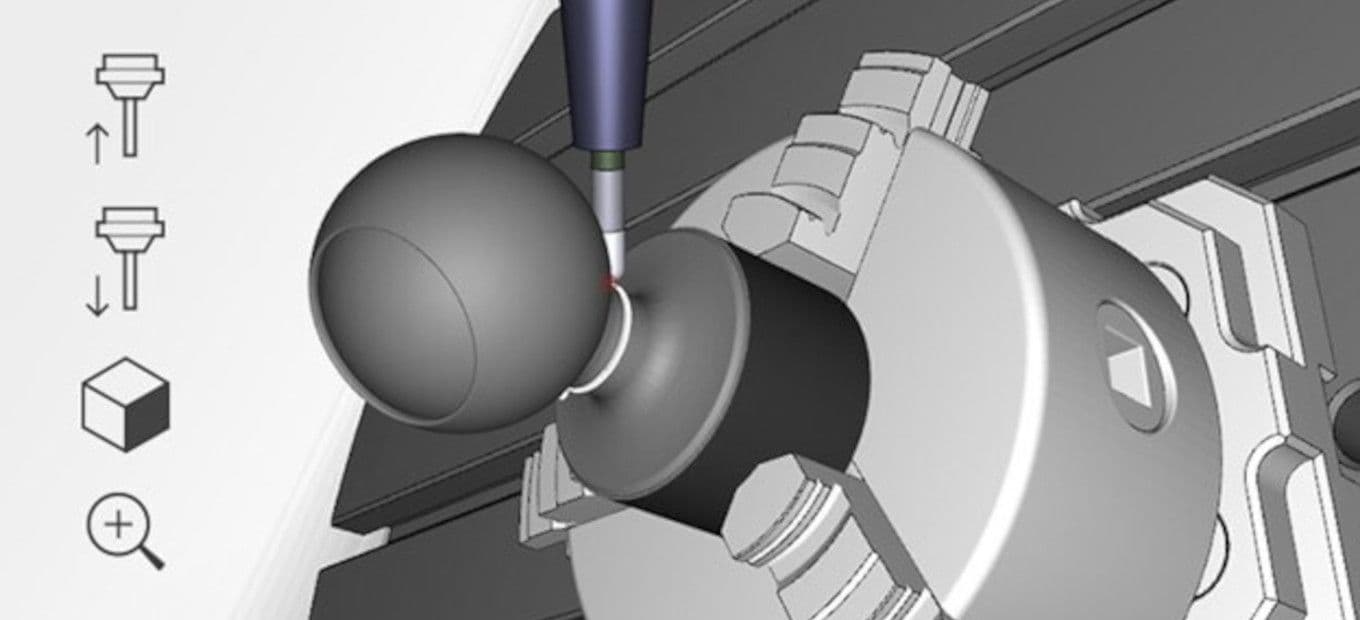

Condiții de oprire: Opriți automat simularea atunci când apar anumite declanșatoare, cum ar fi depășirile limitelor de deplasare, schimbările de scule și diferite tipuri de coliziuni.
Managementul elementelor geometrice ale mașinii: Definițiile mașinii sunt vizualizate într-un arbore al mașinii unde pot fi văzute proprietățile componentelor precum capul, masa și piesa de prelucrat, sau poate fi modificată vizibilitatea acestora.

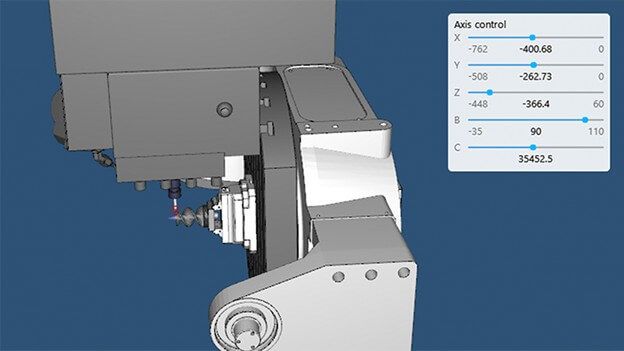

Controlul axelor: Asigurați-vă că toate axele se află în limitele de deplasare ale mașinii. Orice axă care depășește limita de deplasare este evidențiată în roșu. Folosiți glisoarele pentru a face ajustări cu ușurință și pentru a vedea actualizarea în timp real.
Integrări CAM: Transferați fără probleme datele despre scule, suporturi și geometrie, direct din sisteme CAM acceptate către CIMCO Machine Simulation sau Backplot. Efectuați modificări în sistemul dumneavoastră CAM, actualizați și reflectați cu ușurință modificările în CIMCO Machine Simulation sau Backplot.
Performanțe Cimco Machine Simulation
- Simulare 3D de înaltă rezoluție accelerată de GPU

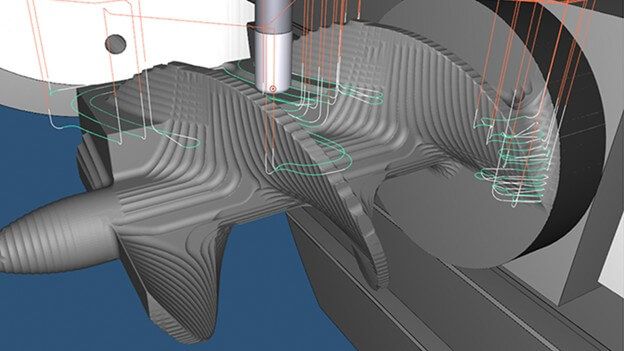

- Afișare wireframe a traiectoriilor pentru frezare și strunjire pe 3, 4, 5 axe
- Mod solid pentru simularea îndepărtării materialului
- Simulare a codului NC specific controlului
- Numeroase moduri de redare și control al navigării 3D
- Numeroase moduri de vizualizare a sculelor și traiectoriilor
- Sincronizare între simulare și derularea/evidențierea codului NC
- Suport pentru ecran complet
Configurare și setare
- Configurarea materialului
- Încărcarea fișierelor STL pentru piesă, dispozitiv, suporturi etc.
- Configurarea încărcării automate a fișierelor asociate pentru o configurare și simulare mai rapidă
- Descărcarea și instalarea mașinilor preconfigurate de la diferiți furnizori
- Editor de configurare a mașinii pentru definirea setărilor mașinii
- Manager de geometrie pentru configurarea geometriei, a decalajelor de lucru, a originii etc.
- Modificările programului sunt actualizate dinamic în simulare - Exportarea backplot-ului ca fișier DXF
- Transferul datelor de scule, suporturi și geometrie din sisteme CAM suportate.
