Cu câțiva ani în urmă, ISCAR a lansat pe piață linia unică de produse inovatoare LOGIQ. A fost o campanie de mare succes, care a adus noi familii de scule în lumea prelucrătorilor prin așchiere. Concepute în mod special pentru rezolvarea multor provocări, acestea aduceau soluții extrem de eficiente, de la mărirea productivității și până la găsirea unor alternative mai economice (spre exemplu de înlocuire a sculelor monobloc cu variante indexabile).
Astăzi, ISCAR continuă firul logic prin lansarea campaniei NEOLOGIQ, ce include o gamă completă de produse avansate și soluţii tehnologice pentru industria prelucrătoare.
Care sunt principalele obiective ale liniilor NEO?
ISCAR a creat produsele NEOLOGIQ cu convingerea că răspund cerinţelor tipice pe care lumea prelucrărilor moderne le aduce în faţa utilizatorilor de scule. Tehnologiile au suferit modificări importante, astfel că suntem martorii unor adevărate tulburări, cu efecte pe termen lung asupra producţiei industriale.
Tendinţa distinctă de achiziţionare a automobilelor electrice și hibride duce inevitabil la abandonarea celor tradiţionale, cu motoare bazate pe combustie internă. Astfel, multe dintre componentele motoarelor vor înceta să mai fie produse.
Se utilizează din ce în ce mai mult metode moderne de elaborare a semifabricatelor, precum turnările și forjările de precizie, capabile să le aducă la forme foarte apropiate de cele ale pieselor finite. Se diminuează astfel în mod considerabil adaosurile de prelucrare. Rezultatul logic este că ponderea prelucrărilor prin așchiere în cazul procesului general de fabricaţie scade. Înseamnă oare că mare parte a secţiilor de producţie, chiar fabrici sau chiar ramuri industriale urmează să își închidă porţile? Cu siguranţă nu, dar cerinţele în ceea ce privește prelucrările prin așchiere vor fi profund modificate. Rolul soluţiilor foarte productive și precise, cu adaos mic de prelucrare, viteze și avansuri extrem de ridicate va crește substanţial. Industriile prelucrătoare vor solicita game largi de scule adecvate acestor cerinţe, care să fie atât mai precise, cât și mai durabile.
Producţia digitalizată, practic dictată de abordarea pe scară largă a INDUSTRIEI 4.0, își impune de asemenea propriile cerinţe. Este de așteptat ca sculele moderne să aibă un alt nivel „intelectual”, capabil să abordeze prelucrări inteligente.
Ca etapă pregătitoare pentru schimbările preconizate, ISCAR consideră că NEOLOGIQ este următorul pas logic către generaţia de scule dedicate uzinelor inteligente.
,,PRELUCRĂRI FĂRĂ LIMITE’’ este practic motto-ul produselor NEOLOGIQ-ISCAR.
Cum depășim limitele uzuale ale prelucrării prin așchiere? O scurtă trecere în revistă a câtorva dintre cele mai noi produse vă va ajuta cu siguranţă să înţelegeţi viziunea ISCAR.
Frezarea logică
Frezarea cu avans ridicat (HFM) este considerată metoda clasică de prelucrare de eboș, atât a suprafeţelor plane, cât și a celor complexe. ISCAR a creat o gamă extrem de variată de freze HFM, pentru a satisface orice solicitare venită din partea clienţilor. Chiar și așa, cu toate că este vorba de produse de nișă, noi soluţii inovatoare sunt binevenite.
LOGIQ4FEED, o familie de freze cu avans ridicat, echipate cu plăcuţe unice sub formă de vertebră, a fost îmbogăţită de curând cu scule de noi dimensiuni, echipate cu plăcuţe mai mari. Aceste scule noi au câteva caracteristici care îmbunătăţesc considerabil performanţele frezării cu avans ridicat, în mod special atunci când sunt prelucrate cavităţi de dimensiuni mari și buzunare, în piese din oţel.

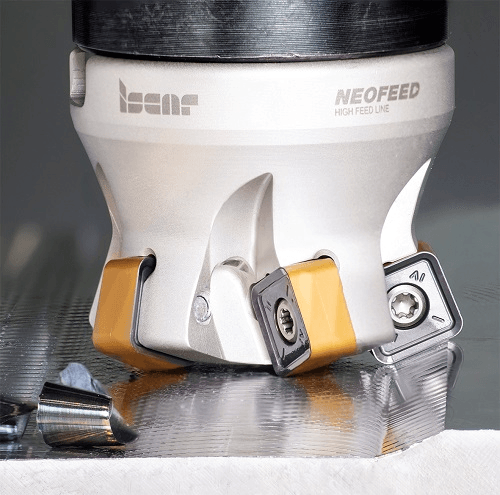

- FIGURA 1. - NEOFEED – freze pentru frezări cu avansuri ridicate, echipate cu plăcuțe economice cu 8 mușchii așchietoare.
Un alt produs HFM, care furnizează clientului un raport rezonabil preţ/calitate este NEOFEED. Familia de freze, echipată cu plăcuţe pătrate dublă-faţă, reprezintă și o soluţie sigură de reducere a costurilor de producţie ale clientului. Plăcuţa este echipată cu 8 muchii așchietoare și se montează într-un buzunar prevăzut cu mecanism de blocare ,,coadă-de-rândunică’’, ce asigură montare precisă și stabilitate excepţională, chiar și atunci când se dezvoltă forţe mari de așchiere. Este cazul regimurilor intensive, care asigură productivitate amplificată.
Progresul impresionant realizat în prelucrările în 5 axe și domeniul sistemelor CAD/CAM au deschis noi orizonturi legate de prelucrarea supra-feţelor 3D, prin utilizarea frezelor cilindro-frontale cu profil ,,butoi’’. Chiar dacă aceste scule nu sunt deocamdată o prezenţă comună în secţiile de prelucrare, eficienţa lor este deja recunoscută, iar metoda de prelucrare va câștiga teren cu siguranţă, datorită acurateţei fără egal. Astfel, dezvoltarea sculelor eficiente, cu geometria optimă de tip ,,butoi’’ este în prezent una dintre priorităţile ISCAR.
În cadrul gamei de produse NEOLOGIQ, frezele tip ,,butoi’’ sunt realizate în două configuraţii:
- monobloc din carbură
- capete indexabile tip MULTI-MASTER
Combinând avantajele MULTI-MASTER cu geometria precisă a acestui tip de profil, a rezultat o soluţie eficientă și fiabilă de finisare a suprafeţelor complexe, prin frezarea cu adaos mic de prelucrare.
Familia MULTI-MASTER a depășit, de asemenea, noi frontiere, prin introducerea unei noi mărimi de conexiune filetată - T21 - ce permite amplificarea diametrului nominal al capului interschimbabil la 32 mm (1.25’’).
Strunjire inteligentă
În cazul strunjirii interioare, bara-suport reprezintă elementul de rigiditate. O consolă mare, în raport cu diametrul barei conduce la deformări și vibraţii. Iar precizia de realizare a piesei și calitatea suprafeţei realizate suferă.

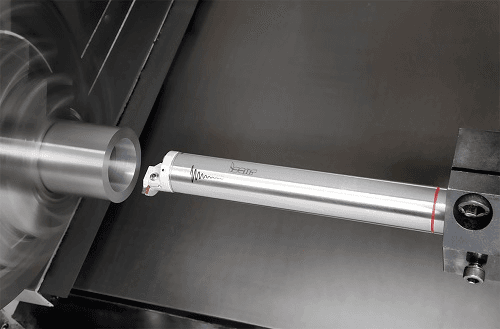

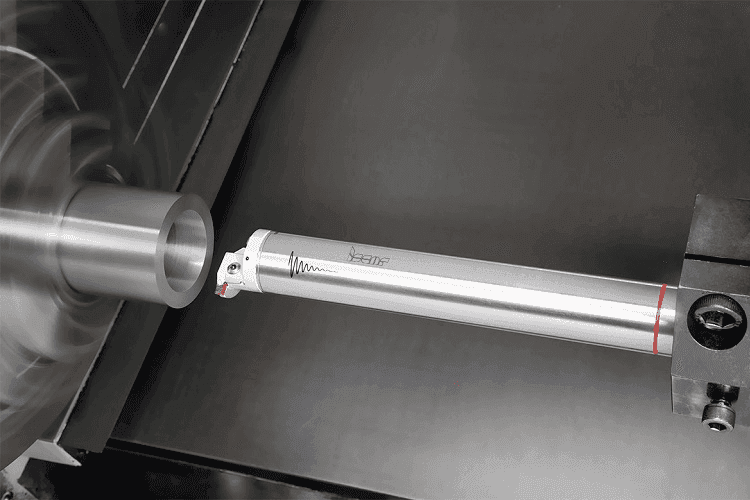

- FIGURA 2. - WHISPERLINE – bare antivibratoare, capabile să prelucreze în console de până la 40xD, în condiții de stabilitate excepțională.
WHISPERLINE, o familie de bare antivibratoare, a fost dezvoltată în mod special pentru prelucrări cu raporturi ridicate ,,Lungime Consola/Diametru". Barele sunt prevăzute cu un mecanism interior de amortizare, capabil să asigure rigiditate și prelucrare până la raportul L/D=14.

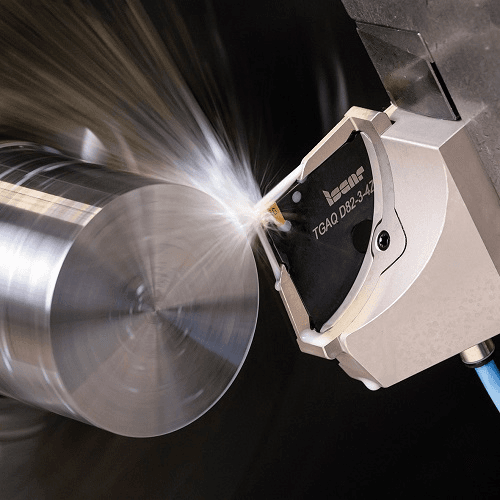

- FIGURA 3. - JETCROWN – accesoriu care asigură concentrarea jetului de răcire, la presiune ridicată.
Barele WHISPERLINE sunt elemente importante ale noului sistem versatil NEOMODU, care asigură o mare varietate de ansambluri de scule pentru strunjire. Sistemul integrează bare suport, capsule antivibratoare, capete interschimbabile, plăcuţe amovibile. Astfel, ansamblul poate fi realizat în funcţie de aplicaţia specifică. Barele-suport pot avea secţiune circulară, pătrată sau poligonală cu interfaţă conică, conformă formă standardului ISO 26623.
Dacă trecem în revistă produsele dedicate strunjirii, nu putem să nu ne oprim asupra plăcuţei XNMG. Este o combinaţie unică între două geometrii ISO consacrate, rombice: CNMG și DNMG, cu unghiuri la vârf de 80 și 55 de grade. Din această integrare inteligentă a rezultat plăcuţa XNMG cu 70 grade unghi la vârf, cu detalonare și posibilităţi de intrare în rampă superioare plăcuţei CNMG și cu muchie mult mai robustă decât a plăcuţei DNMG. Avantajele acestei noi plăcuţe sunt vizibile în prelucrările multidirecţionale, unde eficienţa ei crește considerabil. Cartușele în care se montează plăcuţele XNMG, destinate montării pe unităţile NEOMODU sunt de asemenea în stoc.
Debitare profesională
Este domeniul în care ISCAR a început să se afirme, a excelat și a demonstrat că este cel mai bun. De aceea, toate inovaţiile realizate în debitare s-au bucurat de un interes special.
Suporţii și adaptoarele s-au bucurat de atenţie deosebită și de aceea ocupă un loc proeminent în cadrul familiei de produse de debitare NEOLOGIQ. Conceptul familiei LOGIQFGRIP se bazează pe un adaptor prevăzut cu 4 buzunare, montat într-un bloc ranforsat. Rigiditatea ieșită din comun a unui asemenea ansamblu, în combinaţie cu presiunea ridicată a lichidului de răcire (HPC) oferă posibilitatea debitării cu avansuri extrem de ridicate.
La debitare, unul dintre secretele succesului îl reprezintă direcţionarea precisă a lichidului de răcire, aflat la presiune ridicată. Chiar dacă un adaptor nu este prevăzut cu canale interne HPC de răcire, problema poate fi rezolvată prin montarea unui accesoriu sub formă de coroană. O soluţie simplă, dar ingenioasă, care concentrează jetul de lichid pe muchia așchietoare și mărește considerabil productivitatea operaţiei.
Odată cu modernizarea mașinilor multifunc-ţionale și a centrelor de strunjire, a fost lărgită considerabil paleta strategiilor de prelucrare ce pot fi abordate. În mod specific, a fost posibilă abordarea metodei eficente de strunjire în lungul axei Y. În câteva situaţii specifice, metoda este în mod clar mai avantajoasă în comparaţie cu cea tradiţională, în lungul axei X. La strunjirea în lungul axei ,,Y”, distribuirea forţelor generate în așchiere este mai favorabilă, iar încărcarea principală este direcţionată către suport.
Stabilitatea procesului crește, ceea ce permite utilizarea unor parametri superiori de așchiere și deci amplificarea productivităţii. Astfel, furnizarea de scule adecvate operaţiilor de strunjire în lungul axei ,,Y“ a devenit una dintre priorităţile campaniei NEOLOGIQ.
LOGIQYGRIP, un nou sistem modular de debitare pe axa Y asigură prelucrare fără vibraţii, extrem de eficientă. Gama extrem de bogată a adaptoarelor TAGPAD–T asigură sistemului versatilitate excepţională.
Găurire eficientă

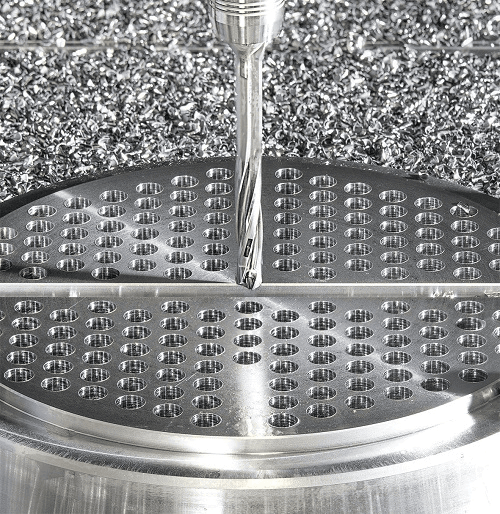

- FIGURA 4. LOGIQCHAM – burghiu-suport prevăzut cu elice elicoidale, cu unghi variabil de înclinare; comportamentul dinamic se îmbunătățește și lungimea de găurire crește la 8xD.
Una dintre cele mai impresionante linii de produse, lansate în cadrul campaniei LOGIQ este linia LOGIQCHAM, o familie de burghie cu vârfuri amovibile prevăzute cu 3 muchii active. Productivitatea acestei soluţii este surprinzătoare, datorită avansurilor foarte ridicate ce pot fi utilizate la găuriri cu adâncimi până la 5xD.

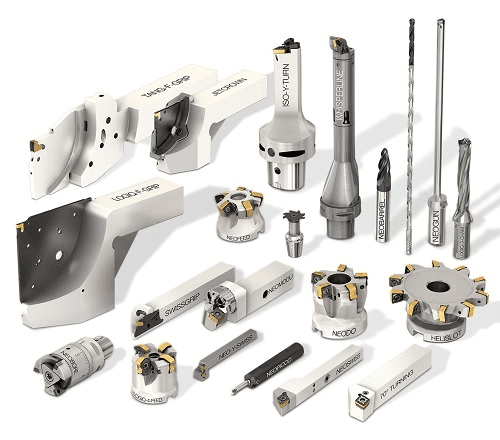

- FIGURA 5. - Produse NEOLOGIQ: scule inteligente, care extind limitele prelucrărilor.
Dacă analizăm găurirea adâncă, înţelegem cât de importantă este evacuarea așchiilor pentru asigurarea unui proces eficient. Proiectarea și realizarea unei geometrii adecvate a capului de găurire nu este suficientă.
Elicea trebuie să asigure alunecarea nestin-gherită a așchiilor, fără a se produce lipiri. Fără îndoială, decizia de creare a 3 muchii așchietoare a dus la slăbirea corpului burghiului. Comparându-l cu corpul unui bughiu cu 2 elice, vom constata că e mult mai puţin rigid.
Odată cu creșterea lungimii găuririi, crește și probabilitatea apariţiei vibraţiilor și se reduce astfel durabilitatea și mai pot apărea și probleme de precizie și de circularitate a secţiunii găuririi. Această scădere inevitabilă de rigiditate a marcat și limitarea lungimii de găurire la 5xD.
Un nou concept de corp-burghiu cu 3 muchii se bazează pe elice cu unghi variabil de înclinare. Acest concept îmbunătăţește substanţial comportamentul dinamic al burghiului și permite abordarea unei lungimi de gaură mai mari, care poate atinge în acest caz 8xD.
Lumea prelucrătorilor prin așchiere are parte de noi provocări și este nevoită să găsească cea mai scurtă cale de ieșire din labirint.
