O recenzie a unui software de proiectare 2D în mileniul 3(D) nu este ceva obişnuit. Însă recunoaştem că în realitate există adesea situaţii în care este nevoie doar de un software CAD pentru desenare 2D, fie că avem de făcut o schiţă rapidă, fie un desen tehnic riguros aplicabil în domeniul de lucru: mecanică, arhitectură, construcţii, instalaţii sau inginerie civilă. (Dar segregarea software-urilor în 2D şi 3D este în primul rând o chestiune practică de costuri: dacă nu avem nevoie de modelare tridimensională, atunci putem economisi o mulţime de bani.) Şi ne amintim că în familia CADD (Computer Aided Design and Drafting) se înscriu multe soluţii profesionale: SmartSketch (Intergraph), Solid Edge 2D Drafting (Siemens PLM), AutoCAD LT (Autodesk), PowerDraft (Bentley) etc.
Mezinul familiei Dassault Systèmes SolidWorks
Fiind fratele cel mai mic (şi cel mai accesibil) al familiei Dassault Systèmes – familie din care fac parte şi soluţiile majore CATIA şi SolidWorks –, desigur că DraftSight-ul vine apriori cu două calităţi: maturitatea angajamentului CAD şi respectiv abilităţile de colaborare cu celelalte software-uri ale platformei „3D Experience”.
Nu vorbim despre un software destinat schiţelor domestice (deşi este aplicabil şi pentru bricolările de acasă), ci de o soluţie profund profesională, sens în care vom vedea că el se prezintă de fapt în trei versiuni, ierarhizate astfel:
- Draft Sight – versiunea gratuită şi destinată desenării 2D;
- Draft Sight Professional – pe lângă desenarea 2D, mai avem: o serie de unelte vizând productivitatea; un API (Application Programing Interface) pentru crearea de aplicaţii/programe de către utilizator pentru mici automatizări şi personalizări locale; biblioteci de componente 2D standard; tipărire de volum; suport pentru fi şiere DGN, PDF şi XLS;
- Draft Sight Enterprise – destinat organizaţiilor mari; acesta aduce în plus faţă de varianta Professional opţiunea colaborării în reţea/cloud şi a suportului tehnic via internet. În contextul unei economicităţi fireşti (sau al unui management cât mai eficient), în multe situaţii reale vizând activitatea de proiectare constructivă sau tehnologică (adică atât concepţie, cât şi fabricaţie), software-urile CAD 2D pot constitui o alegere predilectă. La aceasta se adaugă adesea necesităţile de accesare şi de refolosire a unor arhive digitale de planuri/desene 2D (existente în diverse organizaţii), pentru care un software precum Draft Sight poate constitui soluţia potrivită. Deşi el a fost creat iniţial (2010) pentru uzul clienţilor Dassault Systèmes, Draft Sight-ul este disponibil şi aplicabil cam oriunde este nevoie de proiectare 2D.
Ceva mai în detaliu

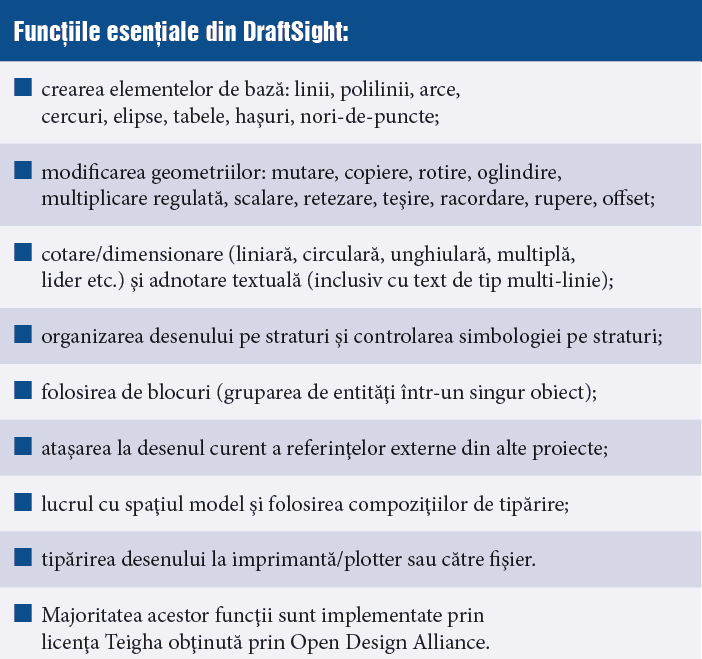

Putem folosi DraftSight în orice activitate care presupune: crearea şi editarea de proiecte/desene 2D; diseminarea şi vizualizarea desenelor (implicând colaboratori, parteneri, clienţi, furnizori); tipărirea de proiecte/desene; accesarea, vizualizarea şi convertirea desenelor digitale din arhive; adnotarea documentelor tehnice.

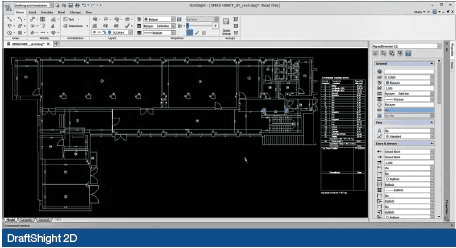

Interfaţa produsului este modernă, îmbinând eleganţă, eficienţă şi precizie (versiunea actuală foloseşte implicit meniul de tip ribbon, deşi nostalgicii pot comuta rapid interfaţa la versiunea Classic), iar interacţiunea cu utilizatorul se prezintă fluentă şi intuitivă. Curba de învăţare este scurtă pentru cei aflaţi la primele contacte cu un software CAD şi, respectiv, foarte scurtă pentru cei care au deja experienţă cu alte soluţii CADD, îndeosebi AutoCAD sau IntelliCAD (comenzile fiind foarte asemănătoare). Avem la dispoziţie mecanismele deja clasice de asistenţă geometrică: entity-snap, coordinate-tracking, orthogonal. Punctând cu mouse-ul pe oricare dintre entităţile din desen, obţinem instant reacţia deschiderii opţiunilor de lucru privind acea entitate. (Uneori trebuie să fim atenţi cu această sensibilitate, pentru a nu altera desenul: de exemplu, în ultima ediţie Draft Sight cotările se pot muta dintr-un clic de mouse.)
O caracteristică esenţială aici este faptul că software-ul lucrează nativ cu formatul de fişier DWG (formatul nativ CADD de la Autodesk), ceea ce îi asigură o aplicabilitate largă. Se adaugă aici posibilitatea de salvare în formatele DXF, DWS şi DWT (tot de la Autodesk) şi SHP (format ESRI pentru date GIS). Avem şi export în formatele vectoriale STL şi SVG, dar şi în formatele raster obişnuite. Merită observat faptul că la prompterul de comenzi vom putea emite multe comenzi specifice AutoCAD, inclusiv dintre cele evoluate, pe care nu le găsim în meniul ribbon.
Mai sunt de menţionat suportul pentru crearea/ rularea de script-uri (similare vechilor SCR-uri din AutoCAD) şi de macro-uri pentru mici automatizări locale (via API-ul inclus în versiunile profesionale), dar şi suportul pentru aplicaţii LISP (deci o altă asemănare cu familia de soluţii IntelliCAD).
La final de secţiune vom spune că Draft Sight, deşi lucrează nativ în 2D, poate deschide fişiere DWG care conţin geometrii 3D (şi chiar ne permite să modificăm/creăm entităţi 3D simple), sens în care avem şi câteva facilităţi de vizualizare (3D-Orbit, Hide, Shade/Render, ViewPorts).
Specialităţi profesionale
Versiunea Professional aduce o serie de funcţii cu utilitate deosebită. Vom spicui aleator din ele. Probabil că de primă importanţă este Design Resources Library, care se traduce în abilitatea de a organiza o bibliotecă în care să colectăm centralizat elemente de proiect reutilizabile (blocuri reinserabile în desen). O altă funcţie care îi revelează caracterul enterprise este „Drawing Compare”, cu ajutorul căreia putem compara două documente de proiectare (şi ne amintim că în AutoCAD aceasta este o adiţie recentă, după cum scriam în T&T nr. 2/2018). De asemenea, G-Code Generator permite pregătirea comenzilor de aşchiere pentru maşini cu comenzi numerice.
La nivelul interfeţei vom observa facilitatea Quick Input, care îngăduie introducerea de parametri în imediata apropiere a cursorului de mouse. Menţionăm şi comanda Power Trim, cu care putem realiza retezări multiple prin simpla trecere a cursorului peste entităţile din apropiere. Şi închidem paragraful referitor la interacţiune amintind caseta de unelte pentru generarea de elemente profesionale (dreapta-sus: Menu > Toolbox): organe de asamblare, găuri, filete, liste de componente/materiale (BOM), simboluri de sudură, simboluri de rugozitate şi de tratamente superficiale.
Versiunile Professional şi Enterprise sunt capabile să ataşeze ca referinţe externe şi documente PDF, precum şi să lucreze folosind formatul de fişier DGN (formatul nativ Bentley/MicroStation). Pe lângă API-ul care permite utilizatorilor Draft Sight să personalizeze/automatizeze lucrul, menţionăm aici şi funcţia de înregistrare a macro-urilor (secvenţe de comenzi salvate pentru refolosire ulterioară, cu eventuale adaptări de programare).
Cu titlu ceva mai exotic, printre comenzile de desenare mai întâlnim: bisectoarea dintre două segmente (centerline); distribuirea de modele de-a lungul unei curbe (Pattern Along a Path); plasarea de text de-a lungul unei arc (Curved Text).
La toate acestea, varianta Enterprise adaugă licenţierea prin reţea şi suportul extensiv al comunităţii prin servicii cloud-computing.
