Toţi producătorii caută moduri de a-şi îmbunătăţi procesele pentru a deveni mai rapizi, mai fiabili şi mai eficienţi. Acest articol oferă un rezumat al noului produs (T4-08) creat de Seco, care creşte productivitatea şi rentabilitatea.
De la freze de carbură solidă cu diametre mai mici de 1mm până la freze cu plăcuţe indexabile, concepute pentru îndepărtarea unei cantităţi mari de material, produsele pentru frezare din gama Seco oferă soluţii pentru toate tipurile de aplicaţii. Cu accent pe acurateţe, productivitate, fiabilitate şi stabilitatea procesului, Seco oferă produse de înaltă calitate pentru frezare plană, frezare cu avans mare, frezare elicoidală, frezare laterală şi pentru filetare prin frezare. Gama largă de plăcuţe şi acoperiri Seco ajută la obţinerea unor rezultate bune la prelucrarea tuturor categoriilor de semifabricate.
Cu gama de produse Turbo, Seco a reuşit să devină lider pe piaţă cu soluţiile oferite în frezarea laterală. Pentru a îmbunătăţi soluţiile existente în acest domeniu, Seco a dezvoltat soluţia frezării cu plăcuţe tangenţiale. Produsul bazat pe acest concept este freza T4-08, care a fost lansată la începutul anului 2014.
Noul concept de frezare T4-08, având 4 muchii de aşchiere şi un design inovativ al frezei oferă echilibrul ideal între profitabilitate şi performanţele ce pot fi atinse în prelucrarea fontei şi a oţelului, precum şi în aplicaţiile de prelucrare prin conturare a materialelor dificil de prelucrat.

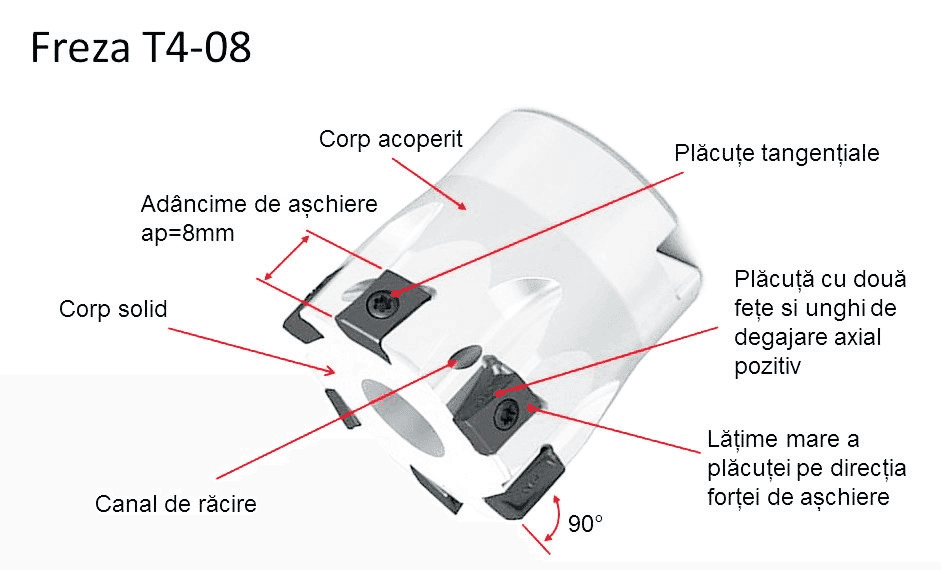

Locaşurile solide specializate, combinate cu plăcuţele tangenţiale cu mai multe muchii de aşchiere asigură rigiditatea necesară unor adâncimi de aşchiere mari cu freze cu diametre mici şi permite aşchierea unui unghi perfect de 90 grade. Plăcuţele montate tangenţial pe freză dispun de o lăţime mai mare pe direcţia forţei de aşchiere, ceea ce asigură rigiditatea necesară pentru a mări adâncimea de aşchiere, utilizând freze cu diametre mici. Totodată, freza T4-08 asigură o operaţie uşoară de aşchiere, cu ajutorul unui unghi de degajare pozitiv şi a unui unghi de atac variabil al muchiei de aşchiere.
În afară de rata mare de îndepărtare a metalului, producătorii pot beneficia şi de adaptabilitatea frezei T4-08. Există o varietate largă de plăcuţe şi modalităţi de prindere disponibile.
Caracteristici
Freza:
- Domeniul de diametre de la Ø16 până la Ø63mm (5/8” – 2.5”)
- Tipuri de coadă de la Ø16mm până la Ø32mm
- Tipuri de arbori de la Ø32mm până la Ø63mm
- Paşi: normal sau rar:
- Cel normal: pentru canelare şi conturare
- Cel rar: numai pentru conturare
- Tip de prindere:
- Coadă Cilindrică (Ø16 ÷ Ø32mm)
- Coadă Weldon (Ø16 ÷ Ø32mm)
- Capete combimaster (Ø16 ÷ Ø32mm)
- Tip Arbore (Ø32 ÷ Ø63mm)
- Plăcuţe tangenţiale – uşor de utilizat
- Freză ce realizează un unghi perfect de 90°
- Utilizabilă atât pentru aplicaţiile de degroşare cât şi de finisare
Plăcuţe
- 4 muchii de aşchiere pentru fiecare plăcuţă LOEX0804 – foarte profitabil
- Plăcuţă groasă de 4,76 mm – putere într-o plăcuţă mică
- Adâncimea de aşchiere de 8mm – MRR (rata de îndepărtare a metalului) cu diametru mic
- 2 tipuri de fragmentator M08 şi MD08 (ambele variante cu aplatizare wiper):
- Flexibilitate
- Finisare superioară
- 4 tipuri de raze – r = 0,4 / 0,8 / 1,2 şi 1,6mm
- Unghi de degajare pozitiv – proces uşor de aşchiere
- Tipuri de calităţi - MP1500, MP2500, MP3000, MM4500, MK1500, MK2050, T350M şi F40M
Sfaturi utile
1. Aplicaţii de canelare pentru adâncimi de până la 25mm

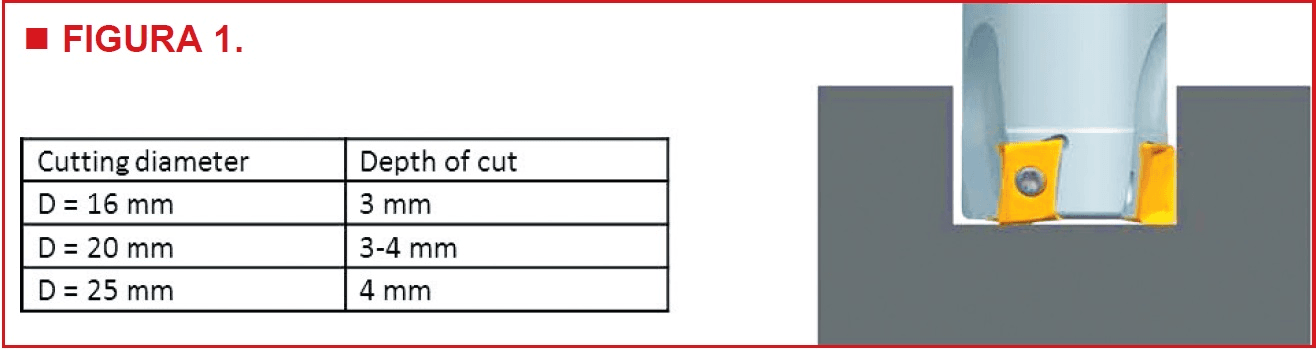

- pentru a evita ciobirea muchiei de aşchiere şi pentru a îmbunătăţi evacuarea aşchiilor în prelucrarea canalelor adânci în trepte este esenţială alegerea optimă a adâncimii de aşchiere. Valorile recomandate se regăsesc în figura 1.
- rularea cu avans mai mic per dinte oferă calitate mai bună şi un proces mai eficient.
2. Aplicaţii de canelare pentru adâncimi mai mari de 25mm

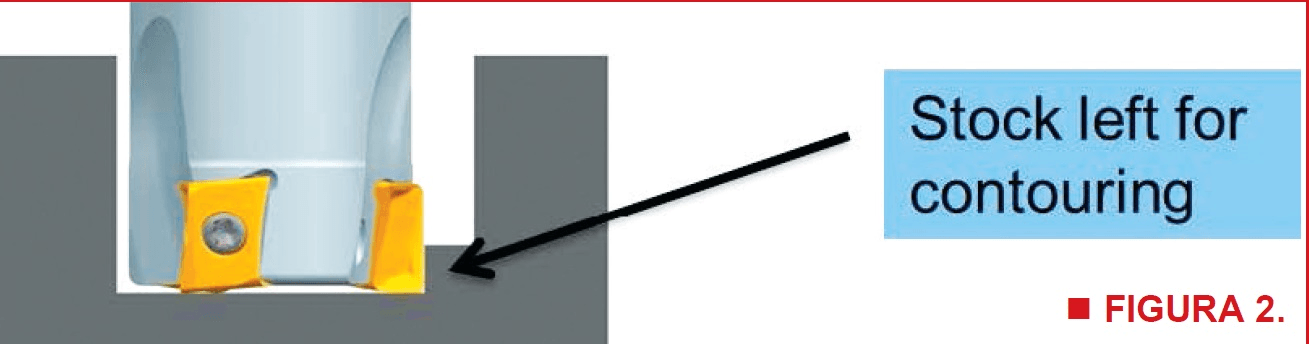

- în cazul adâncimilor mai mari de 25 mm este recomandată utilizarea unor freze mai mici. Pentru a atinge adâncimea dorită este indicată şi efectuarea, în primă fază, a unei operaţiuni de conturare. Aceasta trebuie realizată prin frezare în contra avansului. (figura 2)
- în cazul frezării pereţilor sau frezării de umăr trebuie redusă adâncimea radială de aşchiere
Unghi de 90°

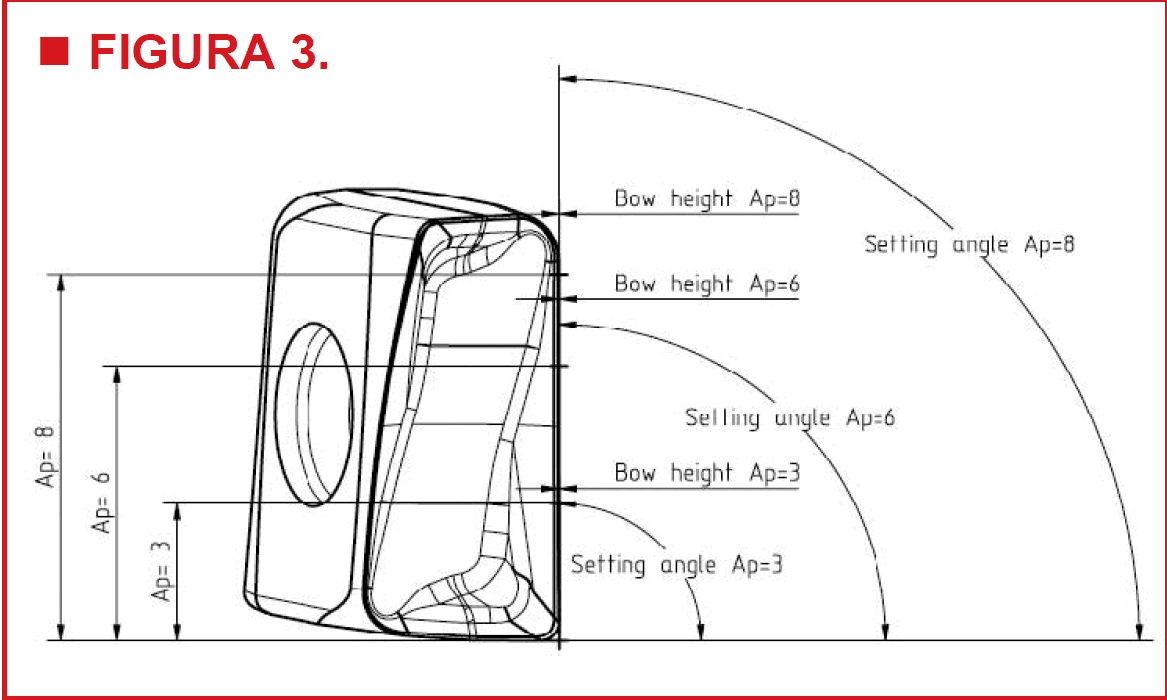

Unghiul de 90° este măsurat de-a lungul muchiei aşchietoare a plăcuţei (figura 3). Cea mai bună precizie a unghiului de 90° este atinsă la utilizarea unei adâncimi de aşchiere de 75% din lungimea muchiei aşchietoare.
În figura 3 unghiul de 90° este prezentat la diferite adâncimi de aşchiere (3 mm, 6 mm şi 8 mm).
