HSMXpress este un modul software ce permite generarea de trasee de sculă pentru prelucrarea prin operaţii de frezare şi găurire a pieselor prismatice pe utilaje de frezat comandate numeric, de tip CNC / router.
Dezvoltat iniţial să ruleze exclusiv sub platforma SolidWorks, HSMXpress este disponibil pentru testare începând din iulie anul acesta şi sub platforma Autodesk Inventor. Tehnologia ce stă la baza modulului este inclusă şi în suita online 123D Fabrication şi va fi portată inclusiv pe platforma cloud Fusion360 de la Autodesk.
HSMXpress este derivat şi dezvoltat în proporţie de 100% pe baza aceloraşi tehnologii incluse în aplicaţia de bază - HSMWorks - soluţia software completă de prelucrare asistată CAM (frezare şi strunjire) ce rulează în acest moment doar sub platforma SolidWorks (se află în lucru şi o versiune pentru platforma Autodesk Inventor ce va fi disponibilă în cursul anului viitor).
Deşi HSMXpress este o soluţie CAM gratuită, aceasta este oferită fără niciun fel de compromisuri:
- cel mai bine integrat modul CAM sub platforma SolidWorks/Inventor: cine ştie SolidWorks deja ştie să lucreze cu HSMXpress;
- nu generează fişiere de lucru adiţionale: informaţiile tehnologice CAM se salvează direct în fişierele .sldprt / .sldasm;
- probabil cel mai rapid modul CAM în ceea ce priveşte generarea şi post-procesarea traseelor de sculă: HSMXpress se bazează pe acelaşi motor geometric (kernel) HSM - High Speed Machining ca şi HSMWorks, beneficiind din plin de avantajele directe oferite de acesta: procesare nativă pe 64 bit, accesare optimizată a procesorului pe nuclee individuale şi fire de execuţie (multi-core / multi-thread);
- HSMXpress conţine toate strategiile de frezare incluse în HSMWorks, pentru utilaje comandate numeric CNC ce permit prelucrări în două axe şi două axe şi jumătate (2D şi 2-1/2 D), inclusiv setul complet de operaţii de găurire / cicluri fixe (figura 1);

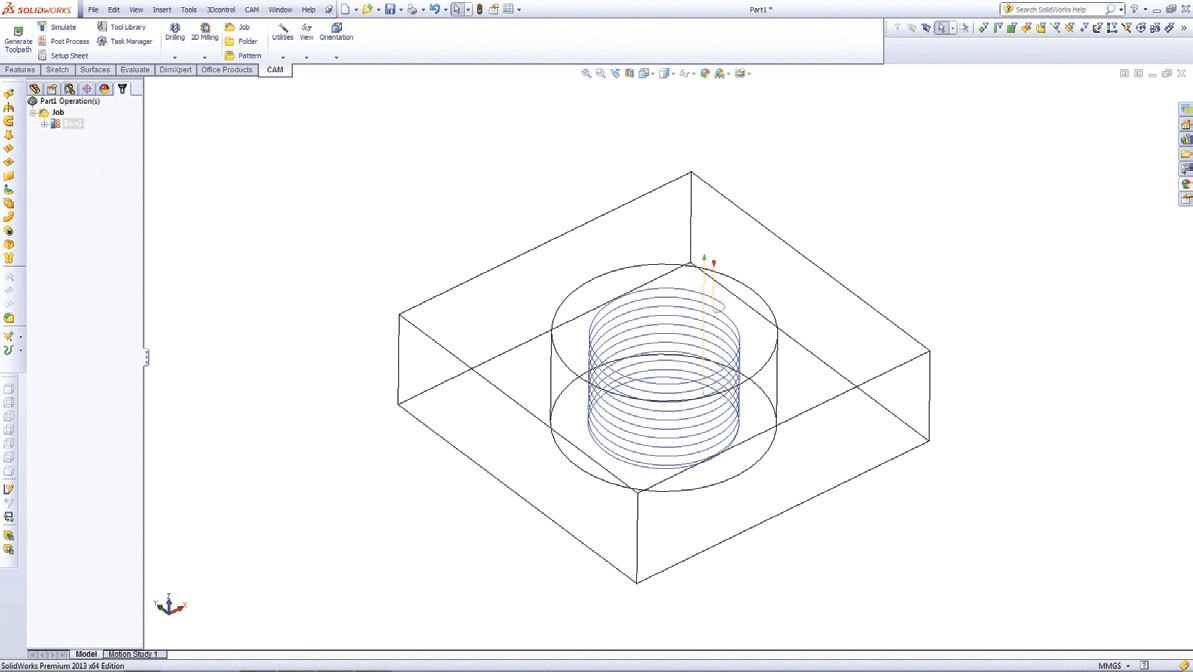

Figura 1. Frezarea unei găuri prin angajare continuă în adâncimea materialului
- include degroşare adaptivă - ce reduce cu până la 70% timpi de prelucrare (figura 2);

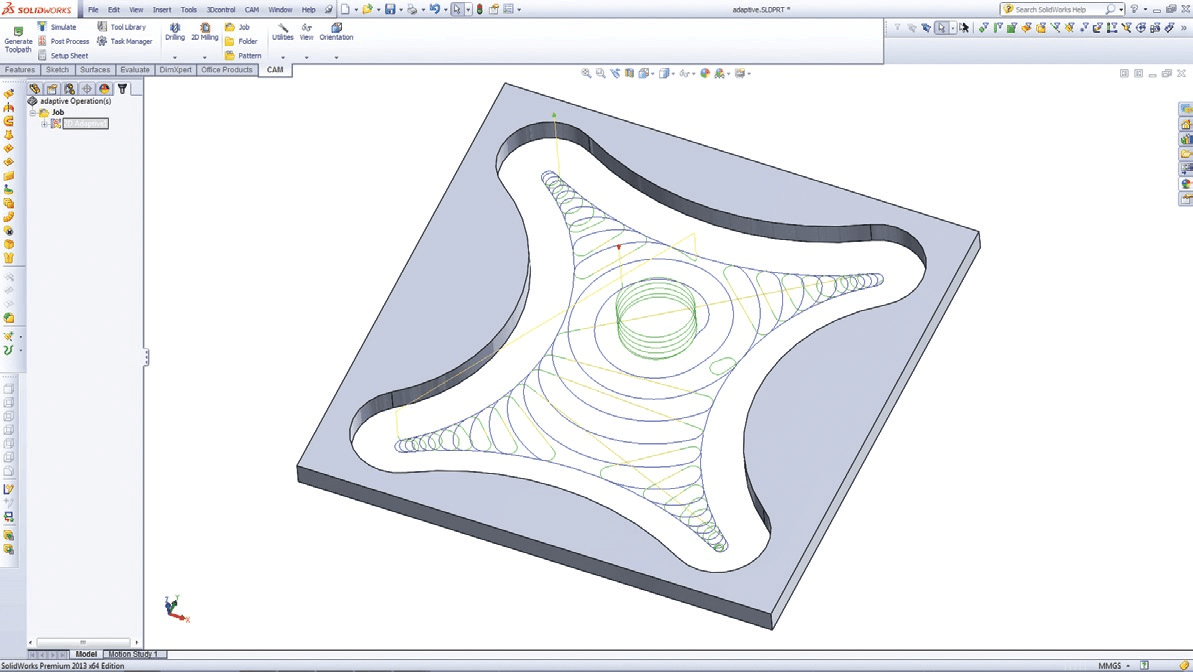

Figura 2. Metoda de degroşare adaptivă oferă productivitate mărită în paralel cu consum de scule minim, datorat încărcărilor constante în timpul procesului de aşchiere
- pemite calculul restului de material funcţie de diametrele sculelor utilizate anterior;
- permite lucrul cu scule personalizate modelate direct în SolidWorks ca şi part-uri (figura 3);
- include simulare de tip backplot / solidă, permite generarea de foi de lucru pentru operatorul CNC;
- include o gamă largă de post-procesoare standard pentru prelucrări în 3 axe;
- post-procesoarele se pot personaliza pentru operaţii de decupare pe utilaje de tăiere cu jet de apă sau plasmă;
- este furnizat împreună cu unul dintre cele mai răspândite editoare NC - dezvoltat de compania CIMCO - ce permite verificarea codului numeric, comparaţii, operaţii matematice, transmisie la utilaj şi multe alte funcţii de lucru cu fişiere text NC.

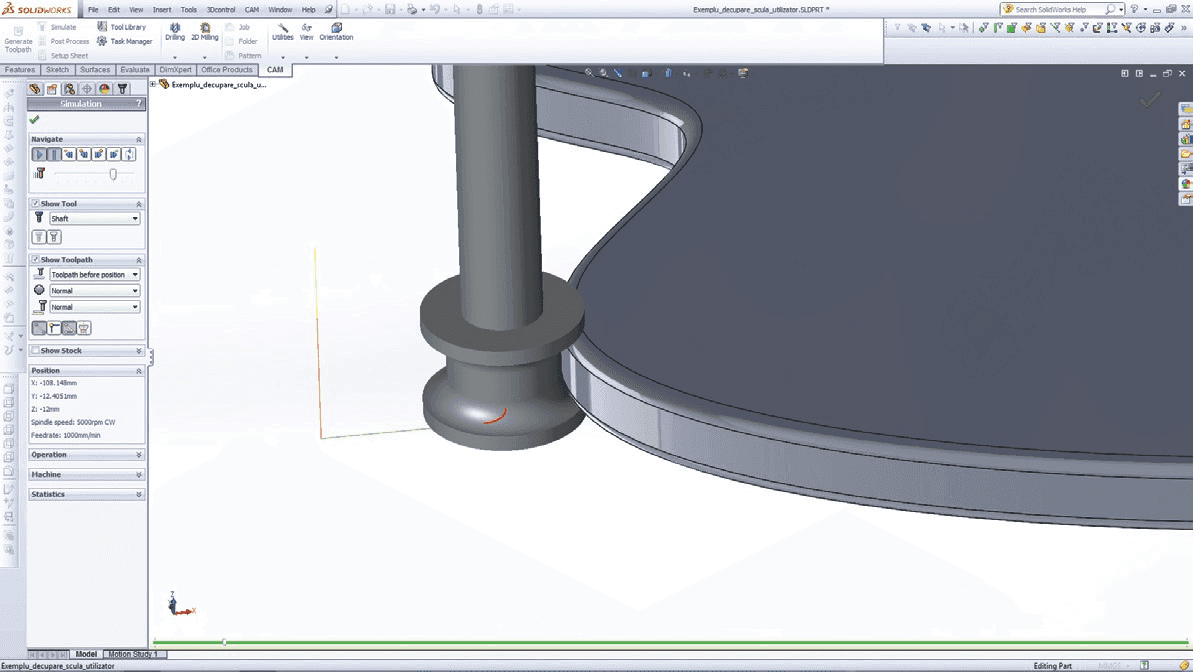

Figura 3. Racordare a muchiilor cu sculă personalizată
HSMXpress este primul şi singurul software CAM 2D profesionist oferit gratuit, ce include tot ce este necesar pentru operaţii de frezare şi găurire a pieselor cu configuraţii prismatice. Poate fi folosit fără nicio restricţie, inclusiv în proiecte industriale. HSMXpress necesită minim SolidWorks 2010 sau Autodesk Inventor 2014. (pentru descărcare şi testare accesaţi www.tangentdesign.ro)
Ioan Bordei este inginer Tangent Design
