Compania Iscar este gata să revoluționeze încă o dată lumea prelucrărilor prin așchiere prin lansarea recentei sale campanii ,,LOGIQUICK’’. Această nouă marcă ISCAR sugerează o temă de marketing care cuprinde trei cuvinte cheie: ,,LOGIQ’’, ,,IQ’’ și ,,QUICK’’.
Campaniile ISCAR anterioare au evidențiat deja importanța sculelor inteligente pentru realizarea prelucrărilor, asigurând soluții logice care stau la baza producției moderne. Aceste scule au devenit între timp un standard în piață pentru numeroase unități de producție, la nivel mondial. Adăugarea cuvântului ,,Quick’’ în noul logo generează anticipare. Ce noi provocări vor aduce produsele acestei campanii? Este doar un brand atrăgător prin definiție sau un concept fundamental? Vă propunem să explorăm sensul acestui logo și implicațiile sale.
Știm prea bine, în domeniul prelucrărilor, productivitatea este direct legată de rata de îndepărtare a materialului (MRR). Pentru a îmbunătăți parametrii de așchiere, industria prelucrătoare se străduiește să utilizeze ceea ce numim generic ,,Îndepărtarea Rapidă a Adaosului’’ sau FMR (Fast Metal Removal). Ne referim aici la procese care produc așchia ușor și eficient, utilizând metode avansate. Procesele includ utilizarea mașinilor, a strategiilor, a tehnicilor și a sculelor care fac posibil procesul așchietor performant și care în final reduce timpul prelucrării. În orice caz, în mai multe situații succesul valorificării depline a capabilităților mașinii-unelte și a strategiilor de prelucrare se află de fapt în scula așchietoare. Foarte des scula așchietoare este veriga slabă a întregului proces, limitând câștigurile potențiale de productivitate și reducerile de costuri. În final creșterea profitabilității – scopul final de altfel – este diminuată. În concepția ISCAR, obiectivul ultimativ al unui producător de scule este să îi furnizeze clientului său un sistem eficient de îndepărtare a metalului.
Sculele în sine trebuie să fie înzestrate cu caracteristicile tehnice necesare unei așchieri eficiente și în același timp să ofere clientului repetabilitate, versatilitate, ergonomie și durabilitate.
Toate aceste calități coroborate reprezintă IQ-ul sculei, esențial pentru utilizarea la maximum a potențialului unei mașini-unelte moderne. În fapt, acest principiu stă la baza dezvoltării sculelor, valorificând experiența inginerilor proiectanți, a tehnologilor, a metalurgilor, a tuturor celor implicați în crearea unei scule inovatoare dedicate prelucrărilor inteligente.
Această recentă campanie ISCAR dezvăluie o gamă completă de scule inovatoare pentru toate tipurile de prelucrări - strunjiri, debitări, canelări, prelucrări de găuri, frezări. Vă invităm să trecem în revistă portofoliul LOGIQUICK, pentru a ne apropia
cât mai mult cu putință de esența acestei campanii și a aprofunda detaliile acestor noi dezvoltări provocatoare.
Scule rotitoare
Grinzile din oțel joacă un rol crucial în cadrul structurilor construcțiilor și a cadrelor metalice, reclamând realizarea unui număr mare de găuri, în vederea asamblării. De menționat că în foarte multe cazuri dispozitivele de prindere de pe mașini sunt
lipsite de rigiditate, făcând astfel ca operația de găurire să fie extrem de provocatoare.
Pentru abordarea acestei situații neprielnice este esențial ca sculele de găurire să fie prevăzute cu caracteristici specifice compensării lipsei de rigiditate și care să ducă în final la realizarea de găuri performante. Așadar, în prezent, dezvoltarea
unei scule eficiente pentru găurirea grinzilor a devenit prioritate de top.

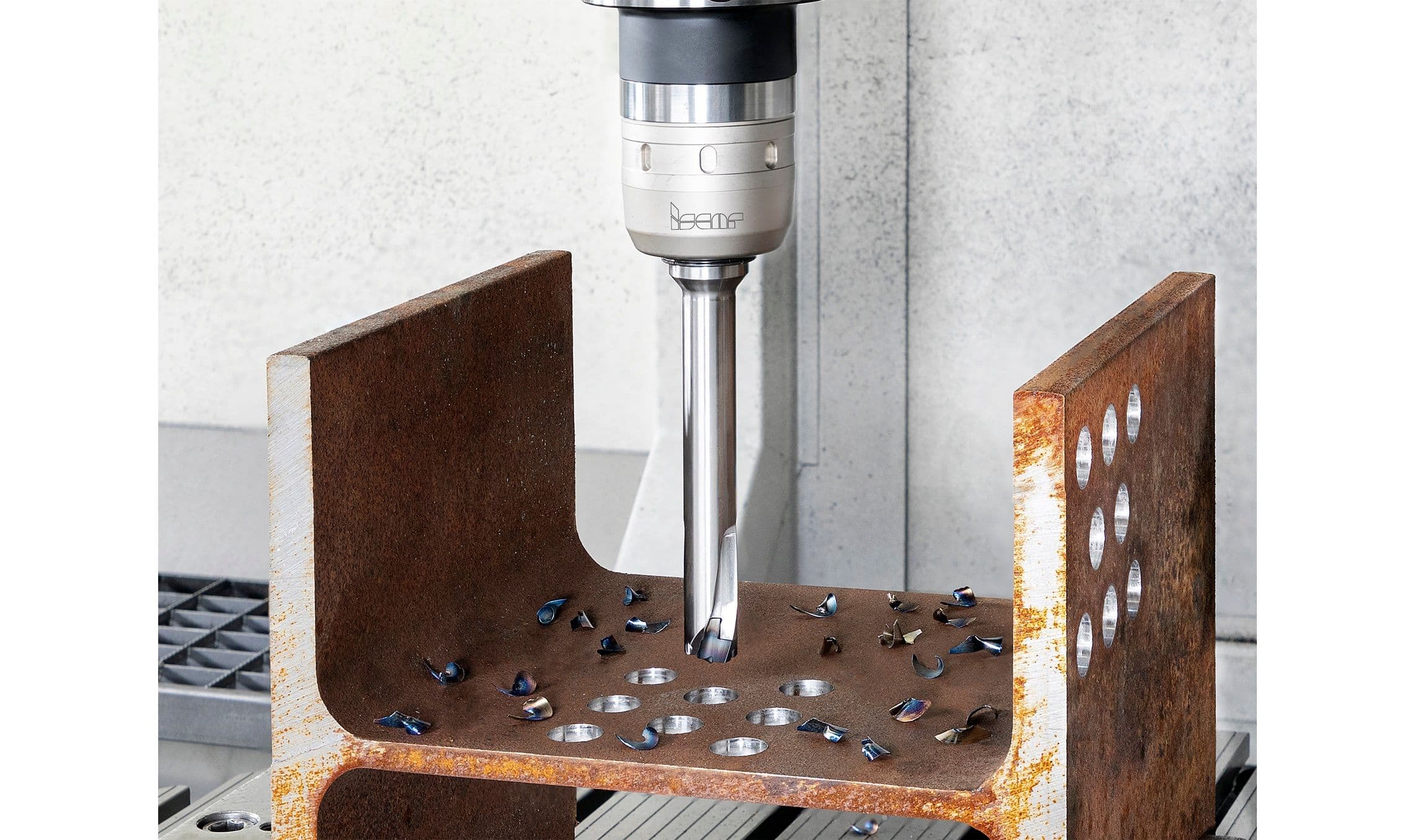

ISCAR a dezvoltat o soluție nouă (figura 1, deschidere) bazată pe conceptul existent SUMOCHAM – scula suport în care se montează un vârf de găurire indexabil, realizat din carburi metalice. Trei elemente cheie sunt cuprinse în această soluție:
- materialul de găurit
- geometria burghiului/vârfului schimbabil
- configurația suportului
Carbura dezvoltată în mod special pentru această operație – IC954, acoperită PVD oferă rezistență la deformare excepțională. Noul cap amovibil tip IHP-BP este prevăzut cu o muchie așchietoare ce așchiază peste centru, asigurând penetrarea inițială eficientă, în timp ce muchiile așchietoare ascuțite previn formarea bavurilor. În plus, corpul ranforsat al burghiului amplifică rigiditatea dinamică. Rezultatul final este un nou SUMOCHAM, care reprezintă soluția ideală pentru prelucrarea grinzilor relativ subțiri, în condiții de instabilitate.
Un alt produs inovator lansat acum este burghiul modular SUMOCHAM cu adaptare MULTI-MASTER, care combină calitățile celor două linii ISCAR. Noul suport permite montarea în buzunarul său a oricărui cap interschimbabil SUMOCHAM, asigurând versatilitatea unui ansamblu modular. A fost proiectat în mod special pentru a se monta pe multitudinea de
suporți MULTI-MASTER, oferind infinite posibilități de adaptare la situația din teren fie ea de formă, lungime sau diametru. Soluția nu doar reduce stocurile, ci și minimizează necesitatea de burghie speciale. Combinația SUMOCHAM & MULTI-MASTER creează un efect de sinergie promițător, cu potențial
excepțional.
Îndepărtarea unor volume importante de material în unitatea de timp prin frezare este crucială în producerea pieselor care suportă sarcini importante în exploatare, precum componentele structurale aeronautice din aliaje de Titan.
Frezele tip ,,porumb’’ sunt extrem de eficiente în acest domeniu, în mod special atunci când avem de prelucrat cavități, buzunare sau pereți înalți. Succesul unor astfel de scule depinde de combinarea inventivă a următoarelor caracteristici:
- productivitate
- fiabilitate
- costul operației

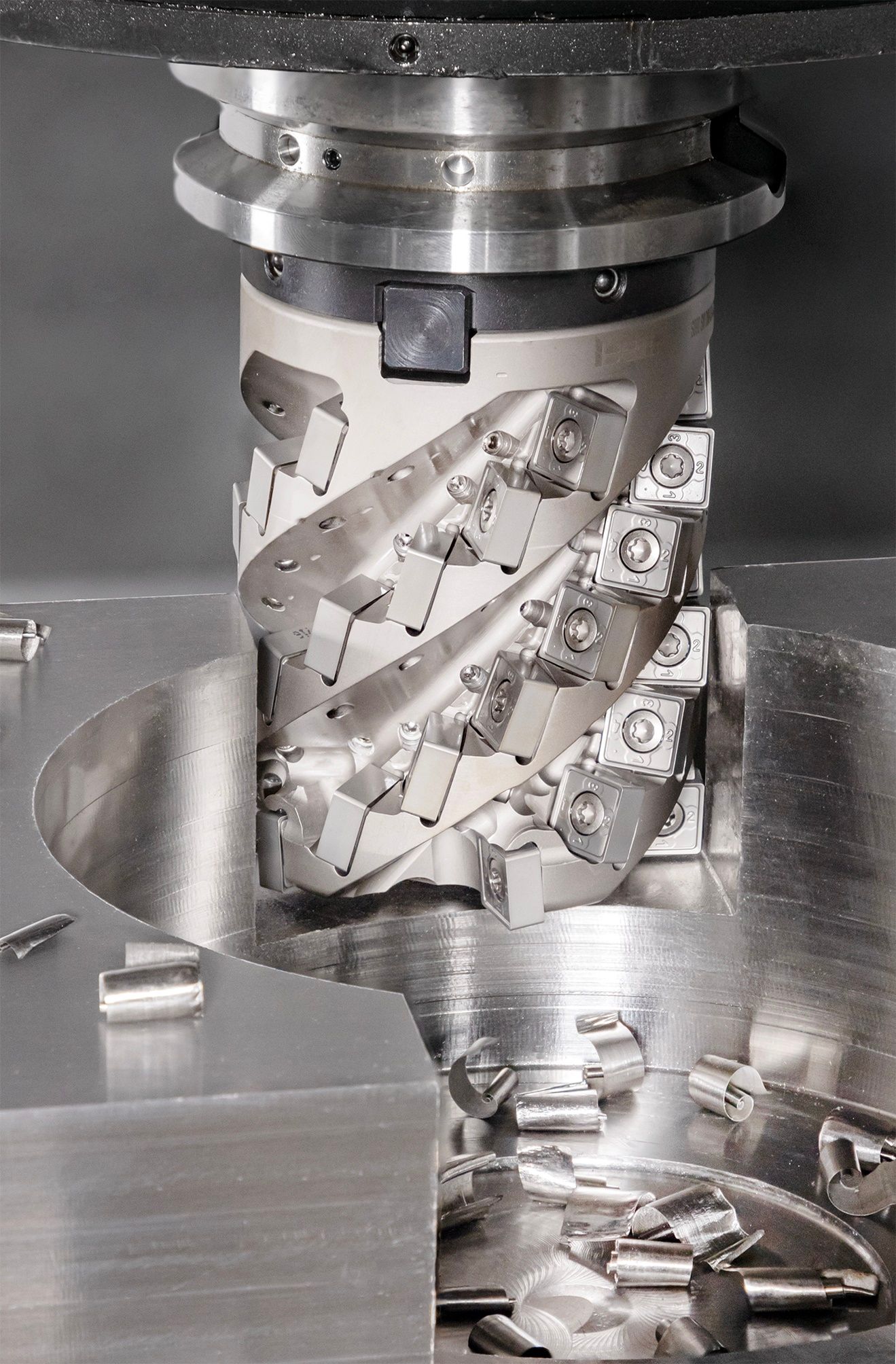

Așadar, ISCAR lansează QUICK-x-FluTE (figura 2), o nouă familie de freze cu dentiție extinsă – 90 de grade – echipată cu plăcuțe pătrate dublă față.
Frezele dispun de o elice excepțional optimizată care realizează un echilibru surprinzător între rigiditatea sculei și curgerea ușoară a așchiilor, realizând astfel rate impresionante de îndepărtare a metalului (MRR) simultan cu încărcări radiale substanțiale. Acest profil revoluționar recent dezvoltat amplifică rigiditatea ansamblului, în mod deosebit la intrarea și la ieșirea frezei din material.
Este o caracteristică foarte importantă ce permite amplificarea elementelor regimului așchietor și implicit a productivității.
Figura 2
Canalele interioare de aducțiune a lichidului sunt prevăzute cu duze interschimbabile și au și ieșiri frontale, aducând un surplus important de presiune ridicată (HCP) în zona de așchiere. Procesul îmbunătățește substanțial răcirea și lubrifierea și implicit aduce un control excepțional al producerii
așchiei. În plus plăcuțele pătrate dublă-față oferă 8 muchii așchietoare - un avantaj economic remarcabil.
Figura 3
Scule fixe
Pentru a avea succes în prelucrarea aliajelor termorezistente (HTSA), selectarea sculei adecvate joacă rolul esențial. Este importantă în special calitatea carburii. ISCAR lansează IC1017 - o carbură nouă, revoluționară realizată în mod special pentru
strunjirea HTSA. Produsul are o bază foarte dură cu structură submicronică, acoperită PVD și care permite atingerea unor viteze ridicate pentru furnizarea unei productivități excepționale.

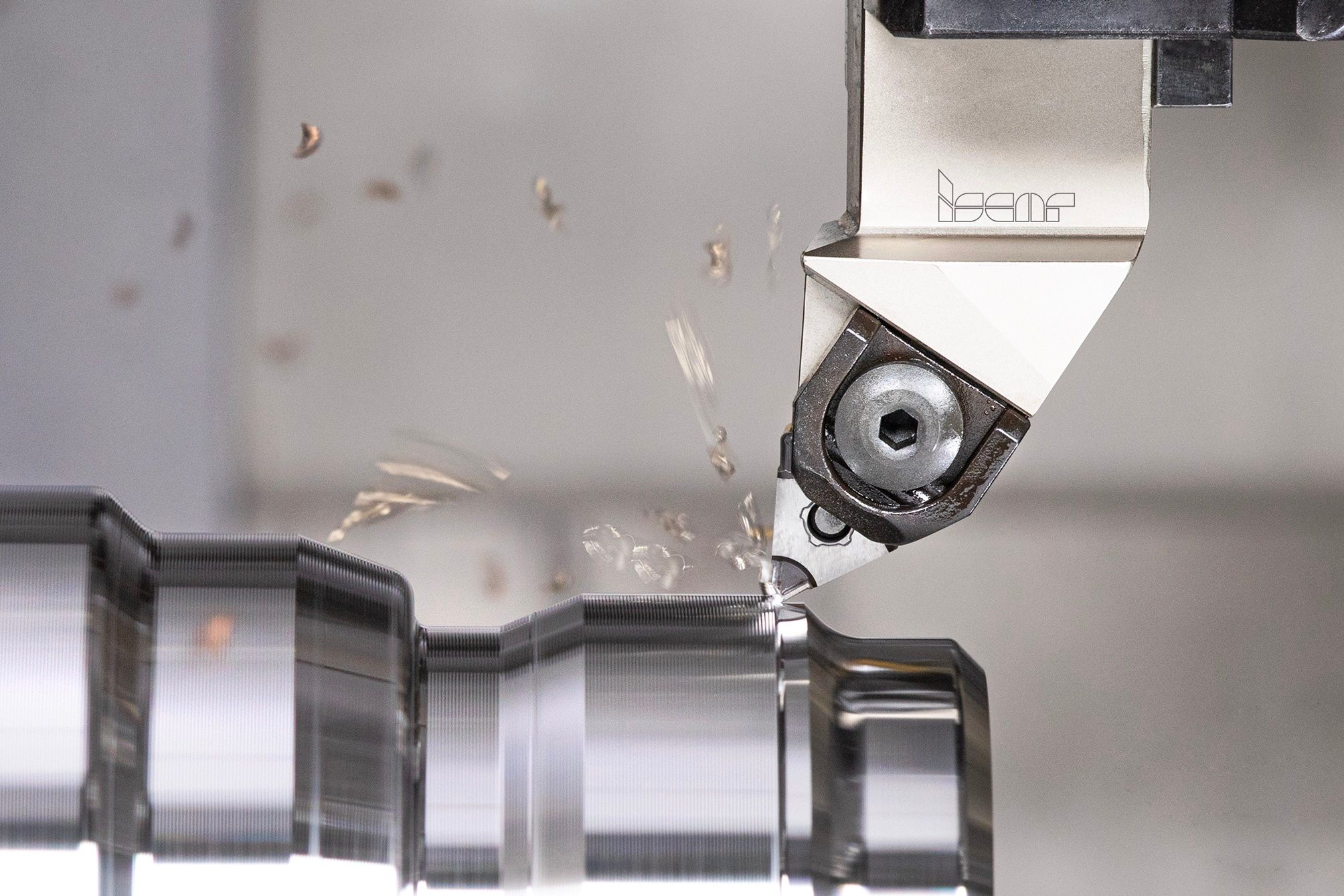

LOGIQ-6-TURN (figura 3) aduce în atenție o plăcuță total nouă, triunghiulară, ce reprezintă o soluție foarte economică pentru strunjiri de semifinisare și finisare, cu scopul principal de a obține calitate de suprafață foarte bună. Această plăcuță dublă-față este prevăzută cu geometrie de așchiere pozitivă și unghi la colț de 55°. Utilizatorul are astfel la dispoziție 6 muchii așchietoare. Este o alternativă foarte atrăgătoare la plăcuța standard ISO rombică tip DCMT, care oferă numai 2 muchii așchietoare.
Un avantaj cheie îl reprezintă posibilitatea montării plăcuței LOGIQ-6-TURN în buzunarul standard dedicat plăcuței de tip TNMG.
Figura 4

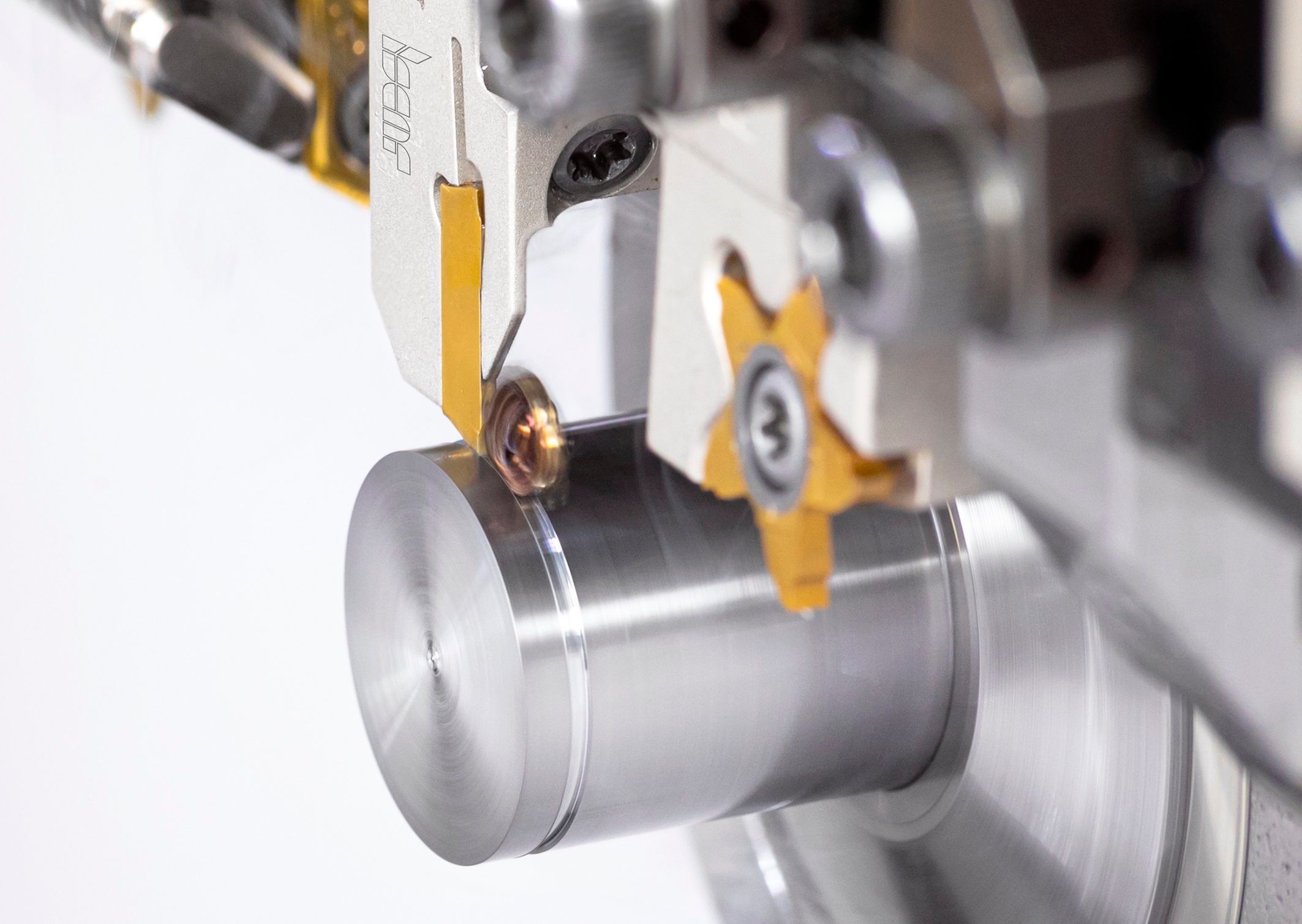

Profitabilitatea poate fi amplificată și prin utilizarea cât mai eficientă a semifabricatelor în procesele de debitare. Familia DO-GRIP (dedicată debitărilor și canelărilor) a fost recent îmbogățită cu trei noi mărimi de plăcuță dublu-colț, dezvoltate în mod special pentru debitări foarte mici (figura 4). Sunt în primul rând destinate mașinilor tip SWISS, aducând economii importante la debitarea cu diametre mici a tuburilor și a pieselor cu pereți subțiri.
Sculele noi prezentate sunt doar câteva exemple din marea varietate a produselor dezvoltate de ISCAR în cadrul campaniei LOGIQUICK. Numeroase alte produse vor fi lansate în scurt timp și vor fi testate de producători. Cererile pentru scule avansate sunt în continuă creștere în etapa actuală în care solicitarea pentru rate ridicate de îndepărtare a adaosurilor intră în cotidian. Această evoluție modelează în mod evident logica ce stă la baza dezvoltării sculelor noi, inteligente.
