Compania MAPAL introduce pe piață un nou sistem de prindere tip baionetă, în curs de brevetare, pentru sistemele de freze cu capete interschimbabile detașabile. Utilizatorii beneficiază de o manevrare foarte ușoară cu o racordare rigidă și răcire optimă. Producătorul de scule așchietoare economisește materiale și carbură prin noul design a sistemului de prindere tip ,,baionetă” contribuind astfel la conservarea resurselor.

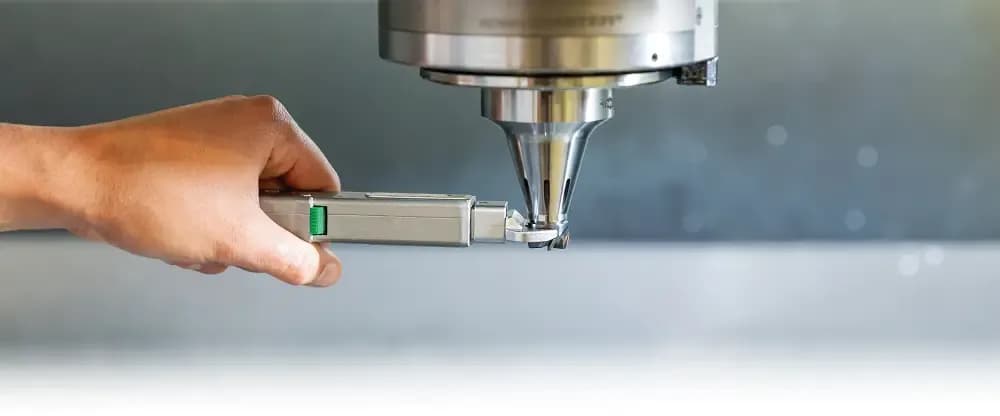

Principiul de funcționare al noului sistem de prindere nu ar putea fi mai ușor: capul detașabil trebuie doar introdus în locaș și rotit la 90 de grade pentru a fi blocat. Acesta este mult mai ușor și rapid decât sistemul anterior pentru frezele cu cap detașabil de la MAPAL sau decât alte sisteme asemănătoare, la care capul detașabil este filetat și necesită mai multe rotații pentru a fi înșurubat complet.
Noul sistem de prindere BFS (sistem de montaj cu prindere tip baionetă) conferă o rigiditate foarte mare datorită conexiunii frontale cilindrice mari. La sistemele actuale, forța acționează doar pe o singură parte în timpul strângerii unui filet, din cauza formei filetului, în timp ce noul sistem MAPAL asigură o prindere simetrică și o bună distribuție a forței.
Împreună cu sistemul de prindere tip baionetă BFS, MAPAL prezintă și un nou concept de portsculă pentru prinderea capetelor detașabile. Portscula are un sistem unic de răcire dispus radial (3) care permite un volum mult mai mare de lichid decât poate oferi un sistem de răcire convențional (foto 1). Prin dirijarea lichidului de răcire direct în zona muchiilor de așchiere, durata de viață a sculei este considerabil crescută, respectiv calitatea suprafeței de prelucrat este îmbunătățită.
În plus, prin eliminarea găurii centrale, aferentă dirijării interne a lichidului de răcire, capul de frezare devine mult mai stabil. Suportul de prindere conferă o rigiditate superioară, cu 10 până la 15% mai mare față de sistemele comparabile ale altor parteneri, rezultând practic obținerea unor toleranțe mai precise, de formă și de poziție, procese mai eficiente și o durată de viață mai mare a suportului de prindere.
Capetele detașabile din carbură solidă de la MAPAL impresionează datorită fiabilității ridicate a procesului. Sistemul de prindere asigură stabilitate, având o prestație superioară la temperaturi ridicate de așchiere comparativ cu sistemele clasice.
Caracteristici:
1: Mecanism de blocare la 90°: schimbare rapidă și ușoară a sculei
2: Rigiditate ridicată: durată de viață mai lungă a sculei și calitate îmbunătățită a prelucrării
3: Canale de răcire extinse: răcire mai eficientă, durată de viață mai lungă a sculei
În caz de accident prematur, precum lovirea sau ruperea capului de frezare, demontarea și remontarea rapidă a capului de frezare detașabil asigură reluarea rapidă a procesului de prelucrare, ceea ce contribuie enorm la economisirea timpului de producție.
Sistemele modulare ale sculelor cu suport de prindere (portsculă) fabricate din oțel, sunt comer-cializate pentru a conserva carbura. Cu sistemul de prindere BFS, MAPAL face un pas mai departe. Comparativ cu sistemele de prindere anterioare, se utilizează cu 70% mai puțin material, în concordanță cu tendința spre o sustenabilitate mai mare.
Gamă variată de aplicaţii
Sistemul de prindere BFS este oferit în șapte dimensiuni diferite, cu diametre ale capului de la ø11,8 mm la ø22,5 mm și lungimi ale capului de până la 1xD, permițând o varietate de aplicații. Pe lângă capetele detașabile, Mapal oferă posibilitatea de a proiecta și executa suporți de prindere personalizați, în funcție de cerințele clienților, pentru a optimiza alimentarea cu lichid, ca de exemplu:
MAPAL a prezentat două aplicații inițiale împreună cu sistemul de prindere tip baionetă la AMB: un cap din carbură solidă cu cinci orificii de dirijare ale lichidului de răcire, ce este utilizat de clienții din Industria Automotive ca freză cu cap sferic pentru a fabrica articulații homocinetice, componente mecanice utilizate în transmisia de putere.
Prelucrarea ușoară a acestei componente, care este integrată în grupul motopropulsor, necesită un grad ridicat de precizie. Un alt concept personalizat este o freză de formă pentru prelucrarea îmbinărilor sferice pe arborii de transmisie.
- Noul sistem de prindere tip baionetă BFS este în curs de brevetare pentru gama de freze cu capete detașabile și se face vizibil și impresionat prin manevrare ușoară, prindere rigidă și răcire optimă.

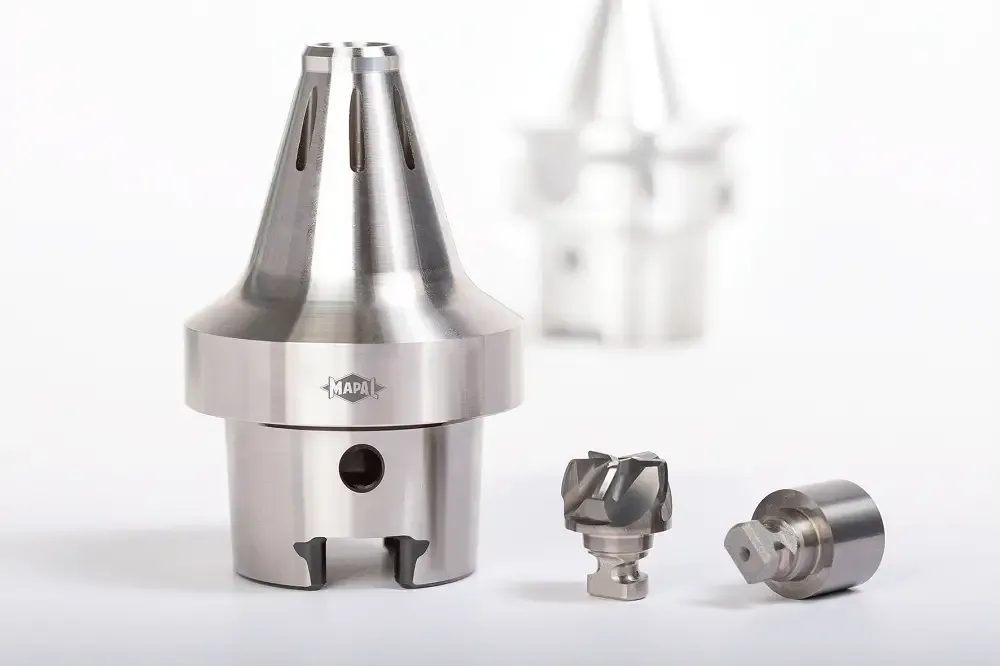

- Suportul de prindere (portsculă) al capetelor detașabile cu prindere BFS de la MAPAL este prevăzut cu un sistem unic de dirijare a lichidului de răcire, circular, dirijând practic lichidul de răcire ultra precis. Acest lucru conferă o creștere net superioară a calității suprafeței de prelucrat și a duratei de viață.
- Durată lungă de viață a capetelor de frezare prin răcire eficientă și rigiditate ridicată: Noul sistem de prindere BFS
- FOTO. Noul sistem de prindere tip baionetă BFS vs sistemul convențional de prindere cu filet conic.
