Linia de scule MULTI-MASTER, inventată de ISCAR a avut un impact semnificativ asupra lumii sculelor așchietoare, la finalul secolului trecut.
Succesul acesteia s-a bazat pe trei principii combinate, care au făcut-o inegalabilă în multe dintre aplicaţiile abordate. Ele sunt:
- contact frontal între capul așchietor din carbură și coada suport din oţel
- centrarea perfectă a capului la montare, prin intermediul unei scurte zone conice
- asigurarea/blocarea capului pe suportul de oţel, prin intermediul unei asamblări filetate speciale
Ultimul principiu a fost și acela care a transformat practic în soluţie etalon conexiunea dintre capetele de carbură și suporţii de oţel. Proiectarea acestui filet, realizat în carbură, a fost cea care a permis demontări/montări rapide și a dus la crearea unor scule extrem de ușor de utilizat, caracterizate prin ,,Timpi Auxiliari Zero’’. Ulterior, această conexiune filetată și-a găsit în mod natural utilizarea în variate sisteme de scule, bazate pe interschimbabilitatea unui element așchietor din carbură. Putem spune că acum este un standard industrial.
Iniţial, linia MULTI-MASTER a fost dedicată exclusiv frezării din Industria ,,Ștanţe și Matriţe". Nu mult după aceea însă, Industriile Auto, Aerospaţială și Inginerie Generală au adoptat soluţia MULTIMASTER în procesele lor tehnologice. Frezarea a rămas în centrul atenţiei liniei MULTI-MASTER; în același timp, găurirea a fost și ea parţial cucerită de această soluţie de asamblare. Mai mult, linia s-a extins rapid și acoperă acum o gamă foarte largă de aplicaţii conexe găuririi, cum ar fi lamarea sau șanfrenarea găurii realizate. Dacă privim înapoi, chiar în urmă cu două decenii, găsim situaţii în care MULTI-MASTER începea să își facă loc în sectorul de prelucrare a găurilor, furnizând eficienţă foarte ridicată.

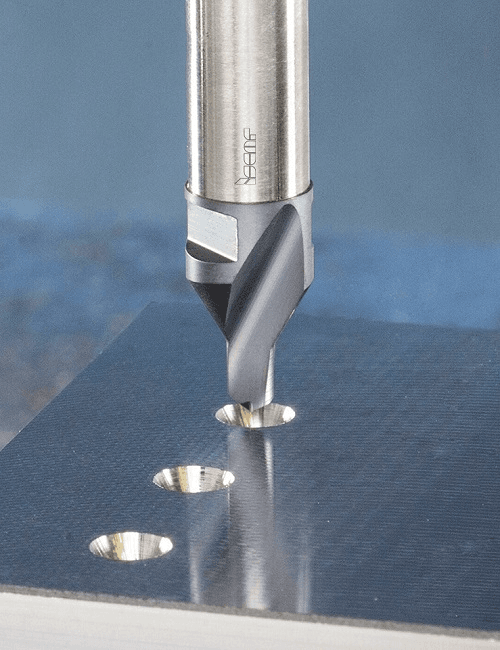

- FOTO. Capete de centruire, asigurând regim așchietor performant și durabilitate amplificată.
Există două tipuri de capete MULTI-MASTER, judecând din punctul de vedere al secţiunii așchietoare:
- primul tip este foarte asemănător ca formă unei freze monobloc din carbură cu număr mare de dinţi; diferenţa constă în lungimea totală și în lungimea activă a muchiei. Cu cât crește numărul muchiilor așchietoare, cu atât procesul așchietor este mai stabil și mai productiv. Acest tip de capete are la bază un semifabricat din carbură cilindric, prelucrat ulterior prin rectificare.
- al doilea tip de capete se bazează pe semifabricate presate și sinterizate, ușor supradimensionate în comparaţie cu capetele finale. Rectificarea ulterioară, similară unei operaţii de finisare, asigură dimensiunile și forma finală, la preciziile necesare prelucrării. Aceste capete au doar două muchii așchietoare, caracterizate prin rezistenţa ridicată la încovoiere. Ca urmare, prelucrările pot fi realizate cu avansuri pe dinte ridicate, în comparaţie cu capetele din prima categorie. Tehnologiile moderne de presare a capetelor MULTI-MASTER permit realizarea unei mari varietăţi de forme geometrice complicate.

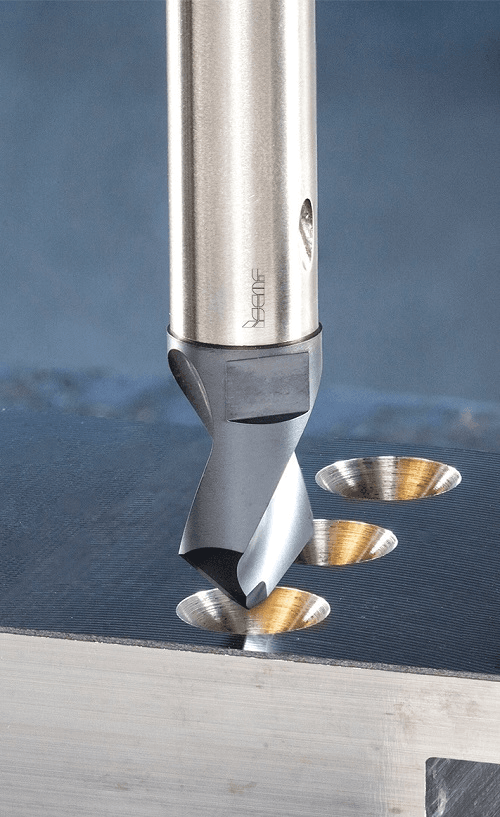

- FOTO. Capete MULTI-MASTER pentru lamări și șanfrenări.
Capul se montează într-un suport care poate fi un corp integral sau un ansamblu compus din coadă, extensie, reducţie. Suportul este practic un corp de revoluţie monobloc, cu secţiuni cilindrice și conice, fără lame așchietoare sau zone de evacuare a așchiilor. Capetele de găurit MULTI-MASTER sunt destinate realizării unor găuri relativ scurte. Aceasta reprezintă, aparent, o limitare importantă a domeniului de aplicabilitate. Pe de altă parte însă, în cazul găuririlor scurte, unde configuraţia piesei sau a dispozitivului de fixare impune ca scula să lucreze în consolă mare, o soluţie MULTI-MASTER lungă este mult mai rigidă în comparaţie cu un burghiu clasic, prevăzut cu elice pe toată lungimea sa.
Capetele MM HCD cu două lame așchietoare sunt de departe cele mai de succes din toată gama. Extrem de versatile, sunt realizate cu diferite un-ghiuri la vârf: 60°, 80°, 90°, 100° și 120°, asigurând o mare varietate de aplicaţii, precum centruiri, lamări, șanfrenări, zencuiri. Pot fi realizate găuri conice pentru șuruburi cu cap înecat, nituri sau bolţuri, în concordanţă cu standardele ISO/DIN/ANSI.

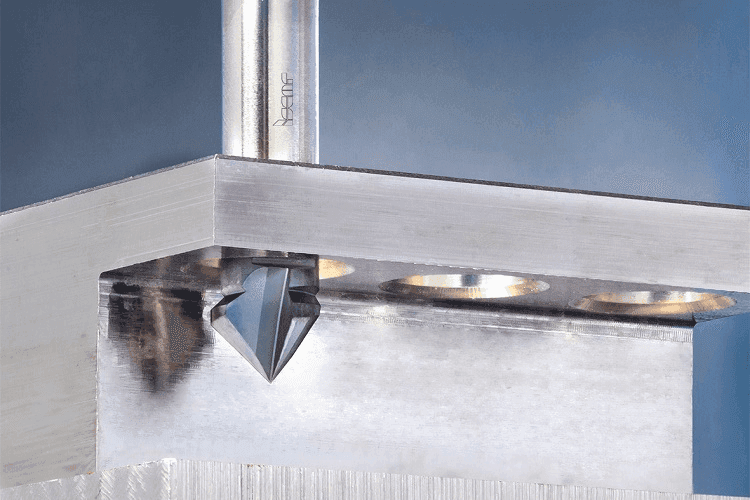

Dacă semifabricatul e pre-găurit, lamarea poate fi realizată cu eficienţă sporită, prin utilizarea capetelor MM EDF, prevăzute cu multe lame și care asigură productivitate amplificată. Atunci când trebuie să realizăm șanfrenare sau debavurare pe ambele zone ale găurii (intrare-ieșire), capul MULTI-MASTER pentru debavurare dublă reprezintă soluţia ideală.
Una dintre cele mai populare operaţii din domeniul prelucrării găurilor este centruirea. Sculele clasice care realizează aceste operaţii sunt centruitoarele. Cele mai utilizate de-a lungul ultimilor ani au fost centruitoarele din oţel rapid, cu zone active la ambele capete. De altfel, sunt și cele mai puţin costisitoare. Cu toate acestea, noile capete amovibile MULTI-MASTER de la ISCAR, dedicate operaţiei de centruire, au câștigat popularitate de necontestat prin asigurarea atât a unei durabilităţi mult superioare, cât și a productivităţii amplificate, chiar în condiţii așchietoare mult mai dificile.
Lamatoarele sunt, de asemenea, scule foarte des utilizate în industria prelucrătoare. Caracterizate prin adâncime de așchiere redusă, acestea sunt utilizate de cele mai multe ori pe mașini cu comandă numerică pentru operaţii de pre-găurire, anterioare găuririlor precise, fără utilizarea bucșelor de ghidare. Exact în acest caz, al prelucrării găurilor scurte, se exprimă cel mai bine avantajele liniei MULTI-MASTER. Un vârf minuscul central anulează deplasarea capului în momentul iniţial al penetrării. În plus, zona centrală, al cărei unghi la vârf este de 90°, poate fi utilizată ulterior și la șanfrenare.
Găurile cu fund drept sunt de asemenea necesare în multe situaţii/soluţii tehnice, în special de asamblare. Spre exemplu, au rol de suport pentru arcuri sau pentru capete de șurub sau pentru diferite tipuri de șaibe. Cea mai simplă metodă de producere a acestor găuri este utilizarea unor burghie a căror zonă frontală așchietoare este dreaptă. Dacă adâncimea găurii nu este mai mare decât 1.2xD, capetele MULTI-MASTER cu 2 dinţi sunt soluţia ideală. Acestea pot realiza găuriri pe suprafeţe înclinate, sunt prevăzute cu diferite geometrii așchietoare, fiind capabile să prelucreze o gamă foarte variată de materiale.

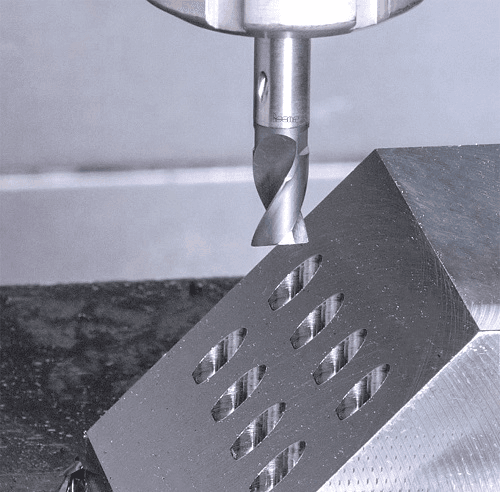

- FOTO. Capete MULTI-MASTER pentru găuriri cu fund plat, capabile să prelucreze și pe suprafețe înclinate.
În ultima perioadă, am putea spune chiar pe perioada ultimelor decenii, MULTI-MASTER și-a extins domeniul de aplicabilitate, devenind un jucător important și în zona prelucrărilor alezajelor. Conceptul MULTI-MASTER asigură aproximativ 40.000 de opţiuni sau combinaţii de scule, care l-au transformat într-o soluţie consacrată, inclusiv în zona găuririi.
,,Timp Auxiliar Zero’’, însemnând practic indexare foarte rapidă, este unul dintre elementele de succes ale acestei linii excepţionale.
