În cazul filetării cu tarozi de dimensiuni mici M1-M8, maşina-unealtă CNC nu este capabilă să atingă turaţia programată, datorită limitelor echipamentului de comandă numerică. Astfel, tarodul nu lucrează la viteza de aşchiere optimă, ceea ce afectează negativ durabilitatea tarodului şi timpul de bază.
Dispozitivul de filetare Speedsynchro® Modular include un angrenaj de multiplicare a turaţiei de la arborele maşinii-unelte la scula de filetat de 4,41 ori.

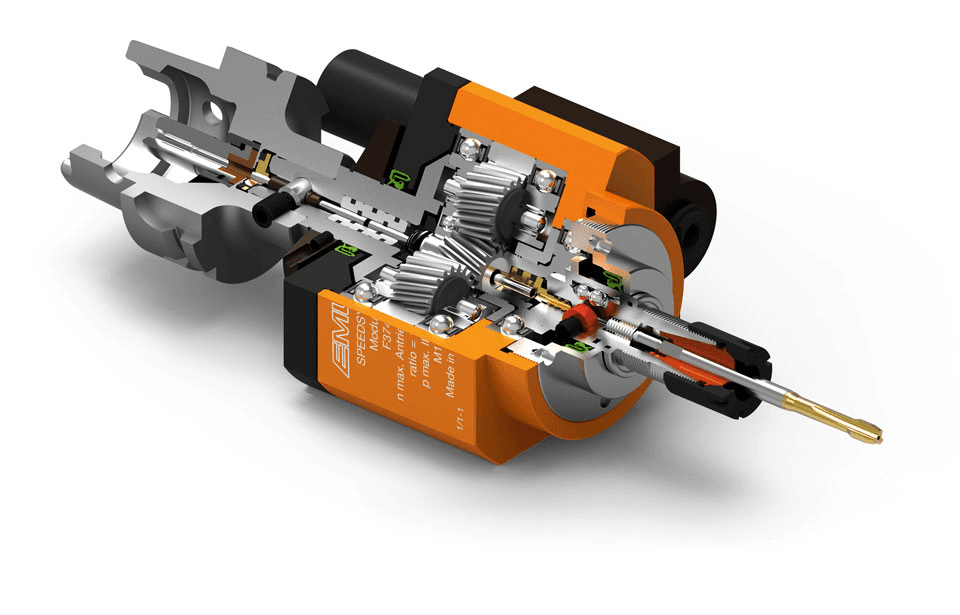

Figura 1: Construcţia dispozitivului de filetare cu multiplicator Speedsynchro® Modular
Astfel, se asigură o viteză de aşchiere mai mare a tarodului, reducând timpul ciclului de filetare cu până la 50%. În acelaşi timp, arborele maşinii-unelte CNC lucrează la o turaţie mai joasă, reducând consumul de energie cu până la 91%.
Suplimentar, dispozitivul de filetare Speedsynchro® Modular este echipat cu mecanismul de compensare minimală Softsynchro®, care reduce substanţial forţele axiale din tarod. Se obţine, astfel, o creştere a durabilităţii tarodului şi o îmbunătăţire a calităţii filetului.
Programarea ciclului de filetare cu Speedsynchro® este simplă, identică cu filetarea fără dispozitiv,
Singura diferenţă fiind că la o rotaţie a arborelui maşinii se programează pasul tarodului multiplicat de 4.412 ori.
Particularităţi constructive
Dispozitivul de filetare Speedsynchro® Modular este disponibil în două versiuni:
- pentru utilizarea în condiţii de ungere cu emulsie (IKZ);
- pentru utilizarea în condiţii de ungere cu o cantitate minimă de lubrifiant (MQL).
Construcţia modulară permite adaptarea rapidă între cele două tipuri de ungeri, cu un canal sau cu două canale, prin schimbarea tubului de conexiune cu arborele maşinii. De asemenea, permite adaptarea rapidă pentru utilizarea tarozilor cu con exterior sau interior de la capătul cozii, prin schimbarea şuruburilor de reglare a lungimii.
Caracteristici tehnice
Caracteristicile dispozitivului Speedsynchro® Modular:
- Gama de filete: M1-M8;
- Prinderea tarodului: ER16;
- Raportul de multiplicare: 1:4.412;
- Turaţia maximă la intrare: 2000 rot/min;
- Turaţia maximă a tarodului: 8824 rot/min;
- Presiunea maximă a lichidului de răcire: 50 bar;
- Ungerea cu cantitate minimă de lubrifiant: 1 sau 2 canale.
Utilizat, în special, la producţia de serie, investiţia în Speedsynchro®Modular se amortizează foarte rapid.
În funcţie de aplicaţie, amortizarea se obţine, deja, după executarea a 250.000 filete.

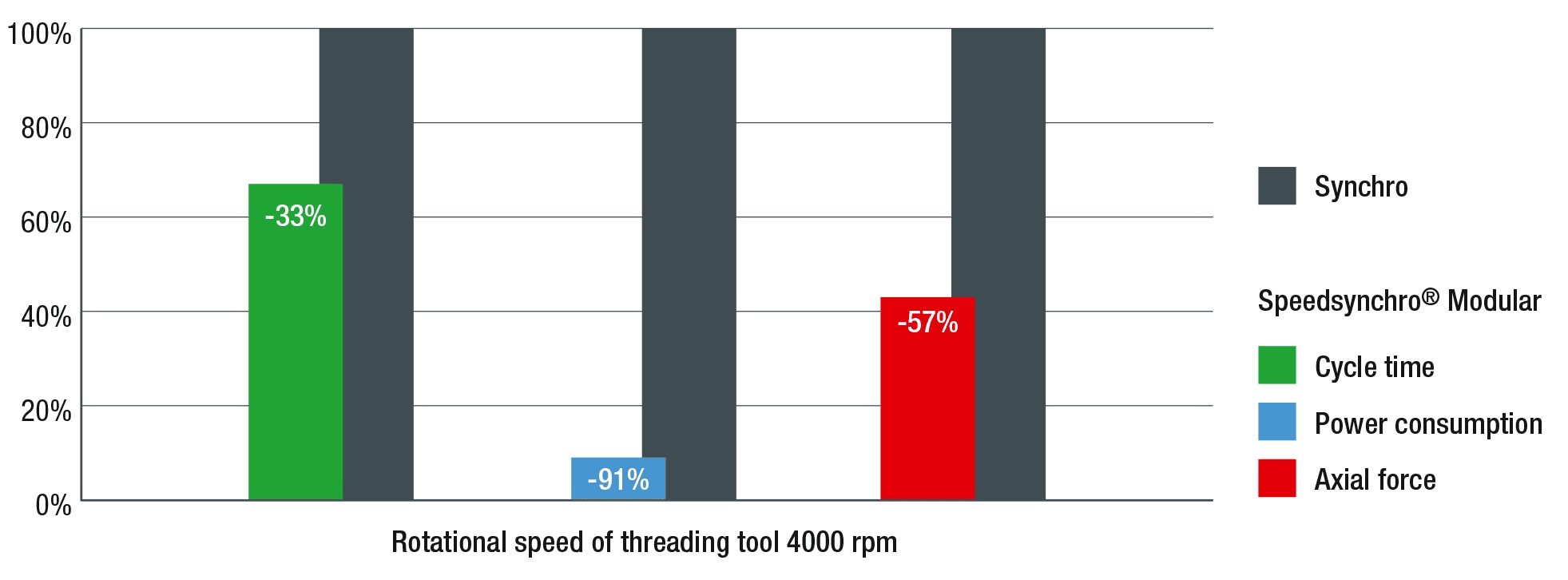

Figura 2 Reducerea duratei ciclului, a consumului de energie şi a forţei axiale utilizând Speedsynchro® Modular în cazul filetării M6
