Luând în considerare faptul că ,,intra-milenara” istorie a CAD-ului a înregistrat dominaţia substanţială a mărcii Intergraph în deceniile opt-nouă (ale ultimului secol din mileniul trecut), am putea spune că acum compania omonimă a intrat într-un con de umbră... Unii dintre noi îşi mai amintesc software-urile MicroStation, ori staţiile grafice TDZ. Sau faptul că în 1996 firma Intergraph crea software-ul „Solid Edge” (achiziţionat ulterior, pe rând, de UGS, EDS, Siemens PLM). Lăsând la o parte speculaţiile privind evoluţia pieţei CAD, sau privind inspiraţia discutabilă a unor decizii strategice ori a unui marketing mai discret, trebuie să admitem că în sectorul pieţei CAD rezervat proiectării uzinale şi diagramelor de proces, soluţiile SmartPlant-SmartSkecth constituie o primă referinţă. De menţionat (pe acelaşi taler pozitiv al balenţei) ar fi şi înrudirea directă cu GeoMedia, o platformă GIS deosebit de puternică.
SmartSketch
Dacă am răsfoi un pic istoria domeniului CAD ne-am abţine cu greu un suspin vizavi de deciziile corporaţiei Intergraph de a renunţa la anumite segmente ale pieţei (precum MCAD-ul). Dar n-avem ce-i face. Ne mulţumim că încă mai activează în subdomeniile AEC şi GIS. De fapt, SmartSkecth-ul este acum promovat prin divizia „Process, Power & Marine” de la Intergraph, el constituind platforma grafică pentru SmartPlant.

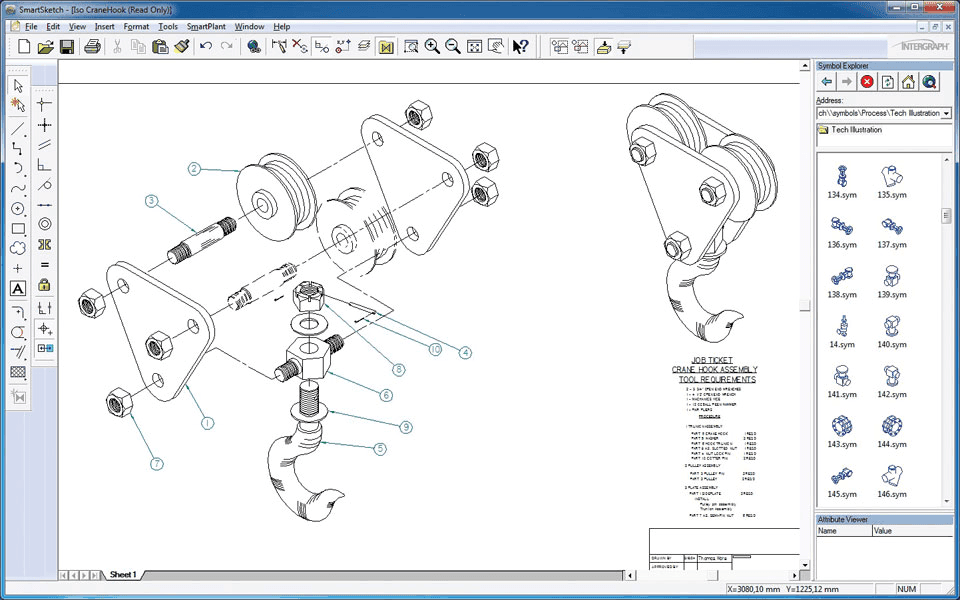

Software-ul nu epatează printr-o interfaţă complicată, aşa că este uşor de asimilat. Utilizatorul va putea destul de repede să realizeze cu el desene tehnice, diagrame de proces, planuri şi schiţe diverse. Mecanismele de prindere (numite aici „relaţii”) ajută intuitiv construcţiile grafice vectoriale, iar casetele parametrice asistă utilizatorul să creeze sau să modifice cu precizie desenele. De fapt, aici intră în acţiune tehnologia D-Cubed 2D-DCM, despre care scriam nu demult în T&T. Aşa că persoanele familiarizate cu software-urile de desenare sau de modelare bazate pe aceasta (precum Solid Edge) se vor simţi „ca acasă” în privinţa constrângerilor geometrice.
Mai reţinem că SmartSkecth ştie să citească şi să salveze fişiere .DWG, .DXF, şi .DGN, precum şi faptul că software-ul interoperează cu aplicaţiile Word şi Excel din Microsoft Office. Apropo, la nevoie putem folosi facilităţile de programare bazate pe Microsoft Visual Basic.
Funcţionalităţi specifice
Pachetul SmarSkecth conţine o serie de facilităţi profilate pe (sub)domenii tehnice (profilare vizând atât adaptarea interfeţei grafice cu utilizatorul, cât şi biblioteca de componente specifice). De exemplu, sub „zodia” AEC vom dispune de şabloane şi simboluri destinate arhitecturii, urbanismului, construcţiilor industriale/comerciale/rezidenţiale, instalaţiilor de ventilaţie şi de aer condiţionat, ş.a.m.d.. Apropo de componente de desen, reţinem faptul că putem crea simboluri noi şi că le putem modifica pe cele existente (privind comportamentul, parametrii, punctele de interacţiune şi de conectare dinamică).
Interesant este faptul că SmarSkecth conţine implicit facilităţi de proiectare/desenare pentru procese industriale (simboluri pentru construirea diagramelor/schemelor reprezentând procese tehnologice şi pentru desenele tehnice aferente), însă, dacă avem şi licenţa SmartPlant, atunci dispunem de unelte mult mai puternice în sector (diagrame P&ID, diagrame de instrumentaţie, proiectare tridimensională de instalaţii uzinale cu fluxuri de fluide ş.a.).
În urmă cu douăzeci de ani, Intergraph nu doar că migra în mod surprinzător de la staţiile grafice UNIX la platforma „Windows NT”, dar crea, totodată – prin proiectul de cercetare numit intern „Jupiter” – o tehnologie uimitoare, pornind de la mecanismul OLE propus de Microsoft. O tehnologie de care acum beneficiem pe loc: copiind entităţi grafice via clipboard (Crtl+C, Ctrl+V) între două medii CAD, acestea păstrează caracteristicile şi comportamentul originare. Acelaşi „OLE4D&M” ne permite să edităm direct asemenea entităţi, conferind o interoperabilitate avansată între software-urile CAD.
SmartPlant-ul din SmartSketch
În cadrul portofoliului Intergraph, SmartPlant constituie o familie largă de componente (de soluţii) software aplicabile în diverse faze ale proiectării şi administrării uzinei/instalaţiei: concepere, proiectare (inclusiv modelare şi vizualizare 3D), calcul de cheltuieli, achiziţii, logistică, fabricaţie/construcţie, punere în funcţiune, managementul cunoştinţelor, asigurarea stabilităţii, asigurarea conformităţilor, analize tactice, simulări strategice etc. Mai mult, pachetele software sunt profilate pe diverşi clienţi generici, în funcţie de relaţia lor cu uzina/instalaţia: contractori, furnizori, constructori, proprietari/administratori, inspectori, auditori, responsabili de securitate ş.a.
Reţinem şi faptul că, prin suita „SmartPlant Enterprise”, compania Intergraph se menţine ca unul dintre principalii contribuitori la standardul ISO 15926 – o referinţă în materie de informatizare a proceselor industriale.
Revenind la SmartSkecth, componenta de SmartPlant, care se poate licenţia implicit cu acesta, se limitează implicit la reprezentările grafice filare, folosind SmartSketch-ul ca platformă CAD. (SmartSketch constituie editorul de desenare atât pentru „SmartPlant 3D” cât şi pentru „SmartMarine 3D”.) Însă îi extinde modul de manipulare a datelor prin aceea că defineşte şi un receptacul web pentru proiectul uzinal, ceea ce deschide şi mai mult colaborarea persoanelor implicate.
De fapt, parcă n-are sens să insistăm acum: familia SmartPlant este atât de vastă încât merită un articol separat.
Mircea Baduț este ingine, consultant CAD/IT
