SolidWorks 2025

Deceniile de prezență pe piața software-urilor MCAD, abordarea profesională, dar și cadența anuală de apariție a noilor ediții majore – toate acestea mărturisesc despre o aplicație de încredere pentru proiectanții profesioniști.

Versiunea „SolidWorks 2025” beneficiază de câteva sute de optimizări, mai toate fiind orientate spre creșterea vitezei și a eficienței de proiectare.

Anul acesta SolidWorks împlinește 30 de ani, și – după ce a parcurs decenii semnificative în evoluția software-urilor CAD/PLM – el încorporează astăzi atuuri esențiale: eficiența interacțiunii cu utilizatorul, nivelul de complexitate și detaliare a proiectelor, gestionarea informațiilor, serviciile internet/cloud de colaborare. Aplicația oferă beneficiarilor fluxuri de lucru foarte bine profilate pentru proiectarea de piese, de ansambluri, de cablări electrice, pen­tru crearea desenelor tehnice, pentru colaborarea ECAD-MCAD, pentru renderizare, pentru import/ export și pentru integrare în ecosistemul PLM de întreprindere.

Pentru proiectarea de piese 3D

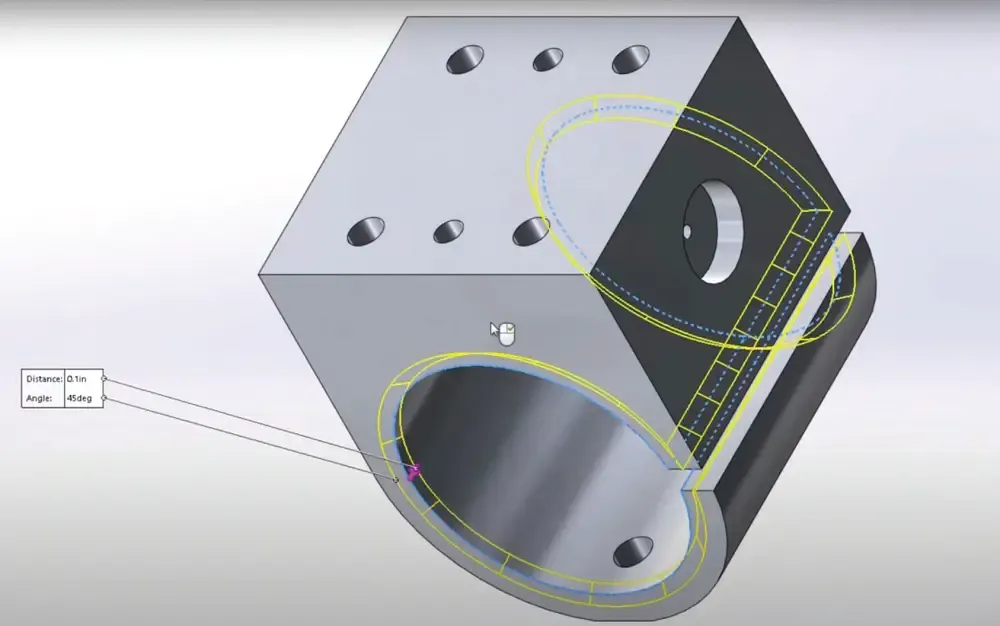

O primă noutate la SolidWorks 2025 este abili­tatea de a selecta rapid muchiile de teșire, operația Chamfer beneficiind de un nou toolbar. Odată inițiată comanda, utilizatorul va avea doar de punc­tat muchiile exterioare și interioare ale fețelor sau muchiile interioare ale vreunei extrudări.

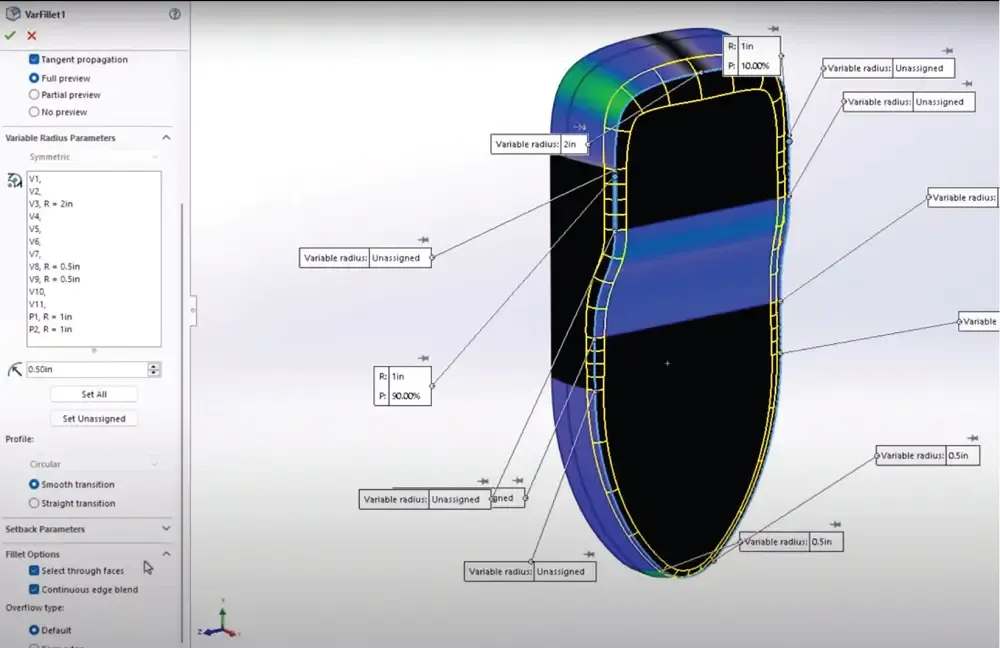

Plimbând cursorul de mouse peste iconurile din acest toolbar, utilizatorul obține vizual diversele variante de selectare a muchiilor, ceea ce fluidizează mult operația. Acest comportament dinamic este similar facilității deja implementate la comanda Fillet (racordări de suprafețe adiacente). Și, apro­po de comanda Fillet, notăm aici o altă noutate: opțiunea ,,Continuous edge blend’’ prin care utiliza­torul poate obține o racordare de suprafețe folosind o rază variabilă.

O fluidizare substanțială a interacțiunii (ca viteză și număr de click-uri) se obține și prin noua opțiune pentru ștergerea de articole de sub ,,roll­back bar’’, în arborele de gestionare a modelului (FeatureManager). Rezultatul este că se poate deru­la în jos arborele și se pot șterge direct entitățile de modelare vizate.

Pentru situațiile de proiectare ce necesită crearea de modele scheletale, facilitatea ,,Pattern Reference Geometry’’ permite definirea de geometrii de referință regulate structural (plane de secțiune succesive, axe).

Și încheiem secțiunea ,,Parts’’ menționând o optimizare de la proiectarea pieselor din tablă: ,,Sheet Metal Bend Notch’’ oferă posibilitatea de a crea automat crestături de îndoire a tablei pe linia de îndoire a piesei din forma aplatizată.

Pentru proiectarea de ansambluri

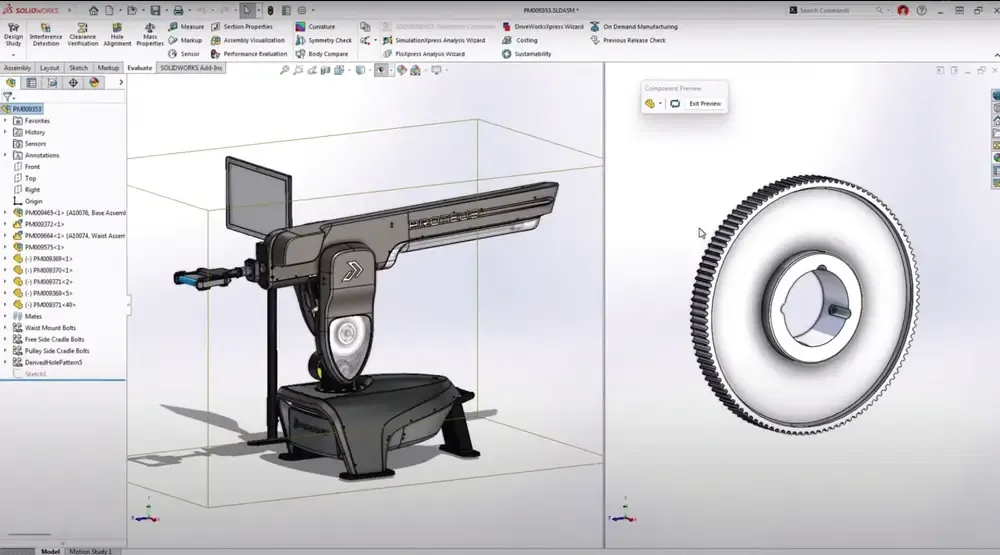

Cea mai evidentă optimizare la proiectarea de ansambluri în noul SolidWorks o constituie abilitatea de a copia componente de ansamblu împreună cu relațiile lor de asamblare (vecinătate) și de a le insera imediat în alte locații din ansamblu (Copy with Mates), ceea ce crește viteza de creare a ansamblurilor.

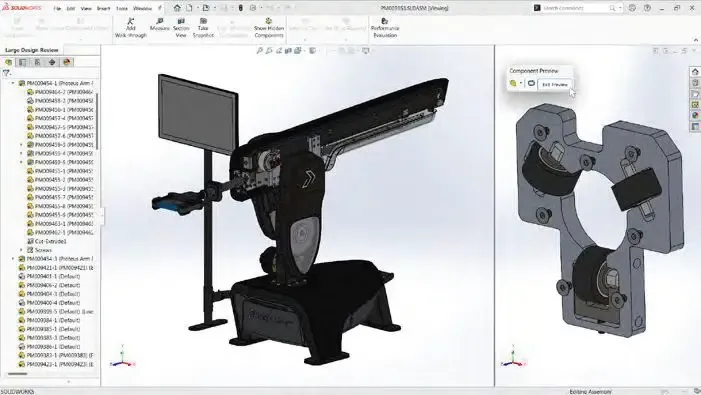

Tot aici este de notat funcția de verificare a interferențelor între entitățile 3D, care devine mai potentă la verificarea coliziunilor cu suprafețele 3D, inclusiv cu cele rezultate prin importarea de geometrii. De asemenea, apar îmbunătățiri și la detectarea interferențelor în ansamblul vizualizat în modul LDR (Large Design Review), mod de vizualizare pe care îl folosim pentru o verificare fluentă a ansamblurilor mari. Și apropo de LDR, de-acum se poate intra de aici direct în sesiunea de editare a pieselor/compo­nentelor.

Pentru desenele tehnice

Deși producerea desenelor tehnice este cumva moștenită din vremurile ,,pre-informatizare" (sau cel puțin dinaintea modelării 3D), chestiunea are și astăzi rezervată multă atenție, întrucât desenele tehnice constituie o parte vitală a activității de proiectare constructivă/tehnologică (atât în privința captării/redării detaliilor de concepere și de fabricație, cât și privind promovarea/respectarea standardelor industriale și a normelor interne), iar software-urile MCAD îi acordă importanța cuvenită. Noua versiune de SolidWorks aduce aici facilitatea de avizare înlănțuită a desenelor (Multi-Approval Stamps), pentru care se pot folosi inclusiv dispozi­tive mobile (notebook, tabletă, smartphone).

Tot în privința desenelor tehnice notăm și facilitățile care fluidizează crearea de tabele insera­bile în compozițiile 2D (tabele de configurații și tabele de componente). În panoul ,,PropertyManager’’ aso­ciat tabelelor de componență (BOM), utilizatorul găsește de acum opțiunea de a afișa cantitatea pentru articolele structurale din tabel (sub forma ,,Quantity’’ sau ,,Length x Quantity’’).

Încheiem capitolul desenului tehnic cu facilitatea de simbolizare a finisajelor de suprafețe (rugozitatea) în conformitate cu standardul ISO 21920.

Cotare 3D şi notarea toleranţelor

Ediția 2025 aduce îmbunătățiri la cotarea 3D și la definirea toleranțelor tehnologice, și anume la crearea de reprezentări tridimensionale potențial-substituente pentru desenele tehnice (adică la reprezentările MBD despre care am scris adesea în recenziile de software-uri MCAD). Facilitatea DimXpert, angajabilă pentru cotarea schițelor generatoare ale pieselor 3D (Parts), se poate folosi acum și la cotarea din mediul Model-Based Design. Același DimExpert poate fi folosit și la documen­tarea de entități de proiectare cu cotări și cu sim­boluri de toleranțe geometrice și tehnologice. De asemenea, în cazul exportului de modele 3D în for­matul STEP, reprezentarea MBD este angajabilă prin interconectarea via PMI (Product Manufacturing Information) în aval, folosind noile setări STEP 242.

Cablarea electrică şi rutarea de tubulaturi

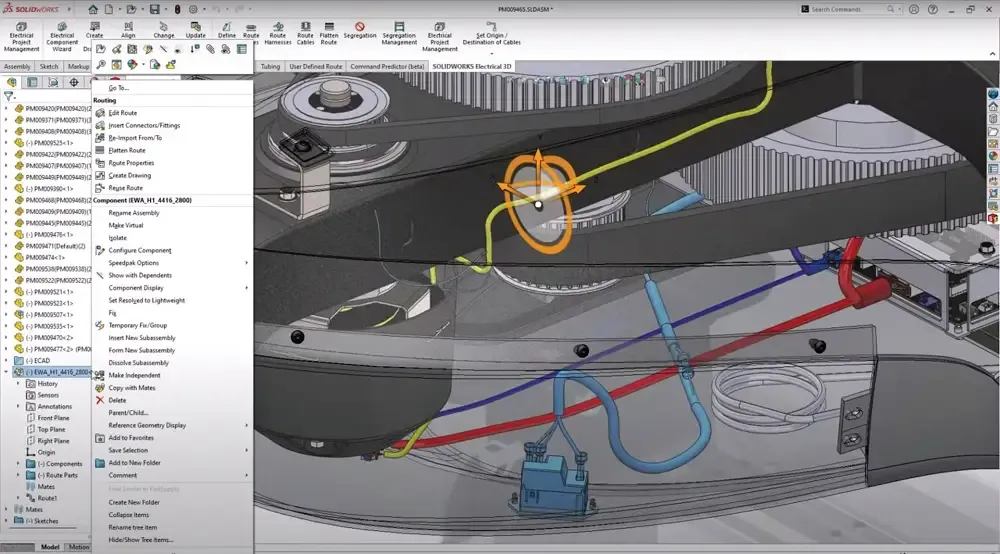

SolidWorks aduce și câteva optimizări pentru documentarea proiectelor care implică cablări elec­trice (inclusiv cu obiectivul de a minimiza consumul de cabluri prin găsirea unor variante ideale de plasare a componentelor electrice în ansamblu). O facilitate valoroasă o constituie aici generarea dese­nelor tehnice cu detalii ale cablurilor și contectorilor folosite în cablările electrice din proiect (unde vom beneficia de includerea automată de tabele, cotări, referințe și detalii textuale). Pe partea de cablare/rutare în contextul ansamblului (3D) vom remarca posibilitatea de a aloca un procent de toleranță/rezervă pentru a planifica lungimi suplimentare pen­tru cabluri la montaj.

Colaborarea ECAD - MCAD

Câteva îmbunătățiri vizează și proiectele care combină proiectarea mecanică cu cea electronică, și anume prin modulul CircuitWorks, care se poate de-acum grefa pe toate variantele de 3DExperience SolidWorks (modul disponibil anterior doar prin 3DExperience SolidWorks Professional și Premium). Componenta add-in CircuitWorks adaugă abilități de încorporare în proiectul mecanic a circuitelor elec­tronice imprimate. Ajustări ulterioare ale plăcii impri­mate (PCB) pot fi realizate atât în mediul MCAD cât și în cel ECAD – ajustări motivate fie prin apariția de noi cerințe înspre finalului proiectării electronice, fie de constrângeri mecanice (dimensionale, spațiale, de vecinătate, etc) –, iar acestea vor fi reflectate automat (dar cu semnalizări) în mediul celălalt, constituind o colaborare bidirecțională fluentă în proiectele mixte.

Buna integrare a lui CircuitWorks în SolidWorks permite și documentarea precisă a consumului de cupru pentru plăcile imprimate, pornind de la cablarea PCB definită în aplicația EDA. Luând în calcul traseele conductoare, găurile cu placa-re de cupru (pentru lipirea pieselor electronice) și trecerile cu conexiuni metalice între straturi, aplicația informatică poate reuni în SolidWorks toate geometriile de cupru, și le va documenta masa/greutatea și proprietățile termale, structurale și electromagnetice.

Din perspective diferite

Putem trece în revistă câteva optimizări aduse prin SolidWorks 2025 și dintr-o perspectivă de ,,user experience" (UX):

• reatașarea facilă a cotelor neco­nectate din modul Sketch: dacă o relație din mediul de schițare a profilelor 2D generatoare de solide 3D și-a pierdut o referință (la vertex, față, muchie, plan, axă), SolidWorks verifică în acea vecinătate existența vreunei referințe similare și o va pro­pune utilizatorului pentru reconstituirea acelei relații;
• fluidizarea creării listelor de proprietăți ,,Copy Cut’’ (zone de prelucrări mecanice) prin crearea/copierea de liste pentru articole specifice sau pentru toate articolele din model;
• selectarea de componente prin interacțiune ,,breadcrumbs’’ (cu indicii de ghidaj) este disponibilă în modul LDR, ceea ce va facilita editarea unui ansamblu în modul LDR (printr-o ierarhie mai clară a entităților);
• opțiunea de a angaja o IA (inteligență artificială la nivel de interfață cu utilizatorul) pentru a prezice comenzile următoare (Command Predictor (beta)).

Aflăm și despre câteva aspecte vizate prin eforturile de ridicare a performanței lui SolidWorks 2025: simplificarea componentelor pentru a fi folosite lejer în ansamblurile mari:

• opțiunea de a simplifica extrem piesa și de a o face asociativă la o piesă părinte prin folosirea metodei ,,Silhouette defeature’’;
• angajarea configurației SpeedPak pen­tru simplificarea rapidă și flexibilă a ansamblurilor (în abordare top-down, fără necesitatea de a modi­fica subansamblele);
• calcularea rapidă a masei/ greutății ansamblurilor (la care s-au determinat anterior valorile pentru componente);
• abilitatea de a controla transparența obiectelor neselectabile atunci când se folosește facilitatea SpeedPak (pen­tru a distinge obiectele selectate de cele din fundal).

Reprezentarea fotorealistică a proiectelor (prin randarea modelului 3D) beneficiază de algorit­mul DSPBR (Dassault Systèmes Physically Based Rendering) despre care vesteam în recenzia ediției anterioare, și care aflăm că folosește tehnologia ray-tracing open-standard ,,Vulkan’’.

Aflăm și despre o noutate interesantă la cate-goria import/export: vederile alcătuind desenele tehnice pot fi exportate ca blocuri, în format de fișer DXF/DWG, pentru o mai simplă și mai rapidă manipulare în aval.

Colaborare şi Data Management

În vremurile actuale deja se știe că abilitățile de colaborare și de gestionare a datelor despre produsul proiectat facilitează inovația, așa că este firesc să le putem avea la dispoziție chiar din interiorul lui SolidWorks. Funcțiile de conectare cu persoane din aval/amonte (din organizație sau din afara acesteia) se completează cu facilitățile de asigurare a coerenței și integrității datelor. Un prim efect constă în faptul că orice modificare de proiect va fi semnalată în timp-real tuturor celor implicați. De asemenea, pot fi administrate facil diversele versiuni/configurații ale proiectului. Pentru conec­tare/colaborare se poate accesa imediat funcția ,,3DSwym’’ din panoul ,,MySession’’. Când utilizatorul deschide un fișier-proiect din depozitarul local al platformei 3DEXPERIENCE, el va vedea în bara de mesaje din antet dacă există actualizări sau revizii asupra acelui conținut.

Desigur, dacă sunt necesare facilități mai com­plete de ,,data management’’ se poate recurge la modulul SolidWorks PDM, revizuit și el pentru anul 2025.
