Ediția ,,2026" a celebrului software MCAD aduce o serie de îmbunătățiri orientate către utilizatori, iar majoritatea dintre acestea vizează explicit fluidizarea și accelerarea proceselor de dezvoltare a produselor, de la concepție până la fabricație (optimizarea colaborării și administrarea datelor; proiectarea de piese și de ansambluri; crearea desenelor tehnice și a reprezentărilor MBD; rutarea conductelor; proiectarea schemelor electrice în contextul proiectului 3D; colaborarea ECAD-MCAD; simularea cinematicii/dinamicii; renderizarea modelelor 3D; integrarea cu aplicațiile MCAD bazate pe browser internet/web; etc).

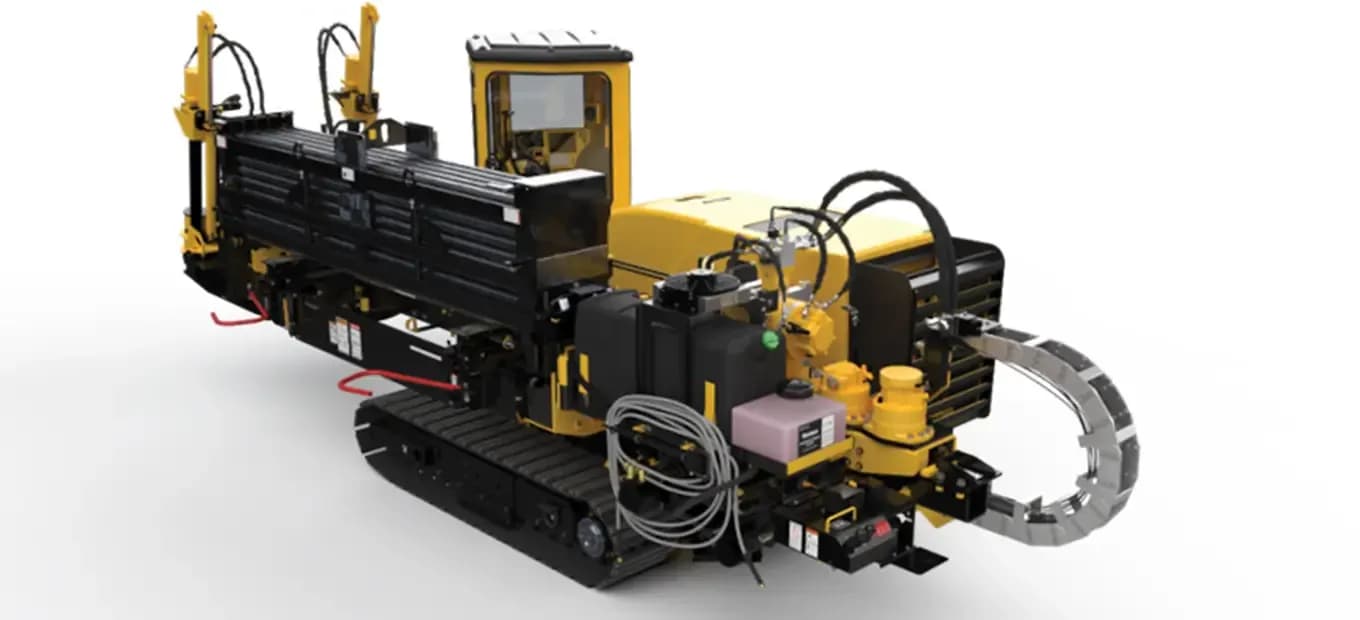

Producătorii a anunțat pentru ,,SolidWorks 2026’’ peste 400 de îmbunătățiri, iar printre acestea desigur că – în zilele acestea subjugate sintagmei ,,inteligență artificială’’ – nu puteau lipsi asistența AI la generarea desenelor tehnice sau asistentul-virual AURA. Oricum, este onorabil că unele dintre aceste optimizări sunt evidente utilizatorului de la primul contact cu software-ul. Și, apropo de vizibilitate, aflăm că renderizarea cvasi-realistică a modelelor 3D beneficiază în ,,SolidWorks Visualize’’ de o bibliotecă extinsă de aparențe, prin DSPBR (Dassault Systèmes' Enterprise PBR Shading Model). Aparențele angajabile se referă atât la texturile/modelele de materiale cât și la sursele de iluminare (surse care de acum au o gamă dinamică mai mare și pot include și iluminarea bazată pe imagini).
Tot la capitolul aparențe se încadrează și câteva facilități apărute la nivelul interfeței cu utilizatorul: optimizarea interacțiunii cu fișele multiple ale foilor de desen tehnic (apariția butonului ,,List’’); mutarea de foldere în arborele de proiectare (FeatureManager; în josul Originii și respectiv deasupra entităților Mate); și folosirea mai multor monitoare la stația de lucru PC (opțiunea-meniu Window > Tile Horizontally/Tile Vertically determină distribuirea egală pe toate ecranele).
Entități de proiectare și piese
La proiectarea de geometrii 3D s-a implementat o facilitate bazală: crearea de puncte de referință prin specificarea valorilor absolute pentru corodonatele X, Y, Z. (În sesiunea de lucru cu piesa/ansamblul, se punctează pe opțiunea ,,Insert > Reference Geometry > Point’’, sau în caseta ,,PropertyManager’’ se alege ,,Define position with numeric values’’.) Desigur, beneficiul noii funcții apare doar dacă utilizatorul controlează originea sistemului de proiectare, (0,0,0).
Aflăm și despre opțiunea de a abandona imediat un proces de proiectare/editare folosind tasta Escape în fluxul ,,Part’’ (oricât de lung ar fi procesul comenzii), și revenirea la starea anterioară a modelului. (Opțiunea este aplicabilă comenzilor Linear Pattern, Circular Pattern, Fillet și Chamfer).
,,SolidWorks 2026’’ aduce și câteva facilități pentru selectarea corpurilor și entităților din cadrul pieselor multi-corp. (Selectarea acestor componente se poate utiliza pentru a ascunde, a adăuga, a șterge sau a anula componente neesențiale din modelul 3D.) Este de fapt un set de două unelte (care se accesează fie prin meniul ,,Tools > Selection’’, fie printr-un click-dreapta de mouse pe meniul ,,Selection Tools’’ de la cursor): (1) Select Bodies By Size, și (2) Select Bodies By Volume.
- Selectarea corpului prin specificarea mărimii permite utilizatorului să specifice un procent din piesa completă pe care dorește să o selecteze, și are două opțiuni:
» selectare dinamică: aplicația afișază dinamic porțiunea din piesă în timp ce utilizatorul introduce/modifică valoarea pentru procentul de mărime a piesei;
» selectare prin entitatea-părinte: utilizatorul alege entitatea de modelare părinte din arborele de proietare (FeatureManager), și aplicația va selecta entitățile discrete care alcătuiesc corpul/componenta. (Facilitatea se poate aplica și asupra pieselor multi-corp importate din alte software-uri CAD, după aplicarea opțiunii ,,Break Link’’ din FeatureManager.)
- Selectarea corpurilor prin definirea unui volum temporar se inițiază din PropertyManager (opțiunea ,,Select Bodies By Volume’’) și apoi se schițează în scena 3D dreptunghiul (2D) care va constitui baza paralelipipedului. Tragerea dreptunghiului spre dreapta selectează corpurile din interiorul volumului, iar tragerea dreptunghiului spre stânga selectează (și) corpurile care intersectează volumul. Mai mult, trăgând apoi de ,,mânerele" ortogonale, se poate ajusta conveabil paralelipipedul spre a selecta cât mai riguros corpurile dorite.
A apărut și o facilitate care le combină cumva pe cele menționate mai sus: folosirea unui sistem de coordonate pentru a defini o casetă de delimitare. Pentru o casetă paralelipipedică utilizatorul va folosi coordonatele X,Y,Z pentru a defini lungimea, lățimea și grosimea, iar pentru o casetă cilindrică, va specifica coordonatele X,Y,Z pentru a defini axele cilindrului. (În sesiunea de modelare 3D se urmează meniul ,,Insert > Reference Geometry > Bounding Box’’, iar în caseta PropertyManager, sub fișa ,,Type of Bounding Box’’, se alege fie ,,Rectangular’’, fie ,,Cylindrical’’.)
Notăm, pentru proiectarea de piese din tablă, facilitatea de a adăuga geometric puncte de start pentru baza flanșelor și colțuri interne pentru îndoiri.
Aspecte de proiectare complexă
Aflăm despre creșteri ale vitezei la lucrul cu ansambluri mari:
• deschiderea fișierului-ansamblu beneficiază de filtrarea selectivă a porțiunilor de proiect prin angajarea relațiilor de vizualizare a componentelor și a unor filtre evoluate;
• se evită reconstruirea ansamblului când se fac doar modificări cosmetice;
• se evită funcția ,,Auto-Resolve’’ pentru componentele ,,lightweight’’.

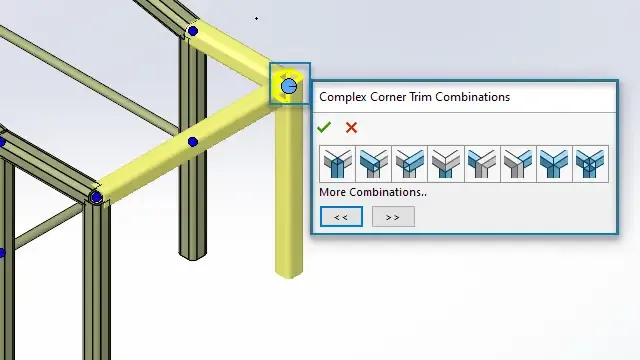

Mai toate edițiile de SolidWorks din ultimii ani au adus contribuții la îmbinarea structurilor sudate. Versiunea 2026 aduce, sub titlul ,,Enhanced Corner Treatments’’ câteva opțiuni noi în caseta ,,Complex Corner Trim Combinations’’ (foto 2), dar și o clarificare a alegerilor disponibile pentru utilizator, în diverse combinații privind tipul îmbinărilor și ordinea lor de aplicare. După selectarea (fișierului) unui model tridimensional de piesă, se punctează cu click-dreapta în FeatureManager pe ,,Corner Management’’ și se selectează opțiunea ,,Edit Feature’’. După alegerea îmbinării potrivite, rezultatul operației apare în mod dinamic, acolo unde se întâlnesc componentele îmbinării (aspect evidențiat și de apariția unui contur galben în chiar suprafața tăiată pentru îmbinare).
La acest capitol înregistrăm și opțiunea de separare a configurațiilor definite, aplicabilă la proiectele de piese sau de ansamnbluri pentru care s-au creat configurații (variante) multiple. Prin aplicarea operației, utilizatorul poate obține fișiere individuale de tip ,,part’’ sau ,,assembly’’ pentru folosință ulterioară (cu menținerea eventuală a referinței ,,where-used’’ după separare). Pentru aceasta se va accesa caseta ,,ConfigurationManager’’, se va face click-dreapta pe numele de fișier din vârful arborelui de configurații și se va selecta opțiunea ,,Split Configurations’’.
Pentru rutarea instalațiilor electrice, a țevilor și a tuburilor, ,,SolidWorks 2026’’ propune câteva opțiuni interesante:
• se pot combina listele de materiale din mai multe subansambluri pentru a afișa un total clar cu elementele utilizate în proiect;
• rutarea traseelor angajează ușor diverse cleme, suporturi sau elemente de prindere plasate în modelul 3D al ansamblului;
• se beneficiază de indicatori vizuali clari pentru a ghida plasarea conectărilor în cadrul cablajelor și fasciculelor de cabluri.
Desenare și detaliere
Pentru utilizatorii versiunii de SolidWorks integrate în fluxul 3DEXPERIENCE apare posibilitatea de a lega atribute PLM de coloane din tabelele de componente (,,bill of materials’’), care ulterior se vor actualiza corespunzător cu evoluția proiectului.
Aflăm și despre posibilitatea de a insera în desenul tehnic un ,,tabel de familie", care va afișa detalii ale configurațiilor și proprietăți definite de utilizator. Pe durata lucrului la desen vom beneficia și de linii "magnetice" pentru atașarea și alinierea de baloane-index, de note, de simboluri de sudură și de alte adnotări. Remarcabilă, prin intuitivitate și fluență, este și cotarea prin facilitatea DimXpert.
Aici avem și facilitatea (tot cu valențe ,,AI") de generare automată a desenelor tehnice, care desene pot include vederi de secțiune prin modelele 3D (piese sau ansambluri; inclusiv în zone care evidențiază cote ale entităților interioare) dar și detalieri ale entităților particulare tehnologic (precum găurile/alezajele). Facilitatea se poate aplica și asupra modelelor CAD importate (de genul fișierelor STEP).
SolidWorks va alege automat cel mai potrivit format al foii pentru desenul tehnic pe baza standardului pe care utilizatorul l-a asociat piesei/ansamblului, și va scala corespunzător vederile-detaliu în suprafața desenului (AI).
Și la capitolul colaborare și gestionarea datelor despre proiect/produs avem câteva optimizări:
• se pot urmări modificările de maturitate și se poate vizualiza istoricul desenelor (inclusiv Evaluated Attributes), eliminând actualizările manuale;
• se pot partaja proiectele folosind 3DDrive și 3DSwym și se poate accesa forumul utilizatorilor direct din SOLIDWORKS;
• se pot actualiza (la cea mai recentă versiune) fișierele de proiectare diseminate prin platforma 3DEXPERIENCE, asigurând acuratețea colaborării.
Și soluția SolidWorks PDM (destinată colectării și gestionării de informații tehnice și tehnologice utile în materializarea produsului proiectat) cunoaște câteva optimizări importante (operare prin mai multe dispozitive; securizarea datelor și arhivarea pe fluxuri de lucru distincte; sincronizarea vederilor pentru fișierele-proiect modificate de alți utilizatori; rafinări ale drepturilor de accesare a sub-folderelor; etc).
Desigur, aici am prins doar câteva dintre îmbunătățirile ediției 2026, însă în folosirea efectivă a aplicației SolidWorks utilizatorul va beneficia de mai multe.
