Prezentarea publică a lui SolidWorks 2022, realizată spre finele anului trecut, s-a însoțit cu lansarea lui NEMO – un submarin pentru aplicații turistice și de cercetare realizat de firma U-Boat Worx, din Olanda, și care submarin a fost proiectat cu software-urile SolidWorks și 3D Experience, de la Dassault Systèmes. În cele ce urmează vom itera principalele noutăți pe care le aduce această ediție a cunoscutului software MCAD.
Proiectarea de piese (Parts)
Hybrid Modelling. A fost introdusă o nouă modalitate de interacţiune cu corpurile de tip „mesh’' (suprafeţe/solide reprezentate prin reţele de interconexiuni filare spaţiale, rezultate prin importarea din alte medii CAD). Funcţiile Hybrid Modelling ne îngăduie să modificăm/alterăm în mod direct formele geometriilor importate – prin extrudare de feţe, tăiere în material (strunjire/frezare), teșire/ racordare de muchii, etc –, ca și când acestea ar fi obiecte native SolidWorks. Mai mult, putem folosi corpurile mesh ca referinţe geometrice (suprafeţe, muchii, axe) pentru orice interacţiuni de editare în scena 3D.

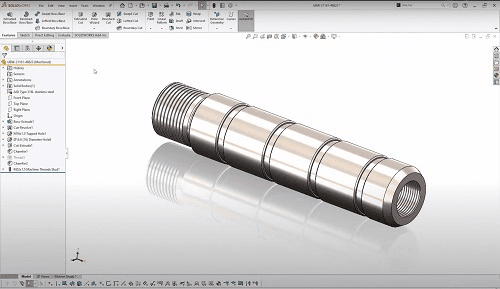

Stud Wizard este un asistent destinat creării pieselor de racord filetat (bucșe, racorduri, tije, arbori, etc) pornind de la prefabricatul cilindric sau prin modificarea unei piese existente (cu facilitări la asignarea filetelor), și are ca efect obţinerea unui fișier de piesă mai redus decât în cazul modelării cu entităţile clasice (protuzii, găuri și filetări).

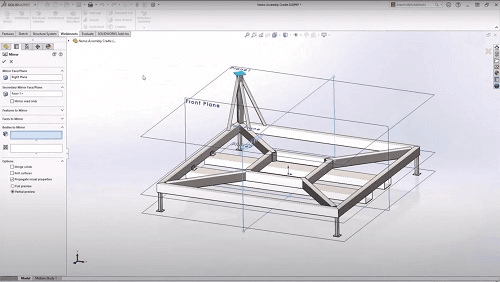

Mirror across 2 planes constituie o altă facilitate care poate reduce numărul operaţiilor/entităţilor de gestionat, respectiv prin aceea că ne permite să oglindim simultan o entitate de modelare relativ la două plane (precum picioarele unei mese).

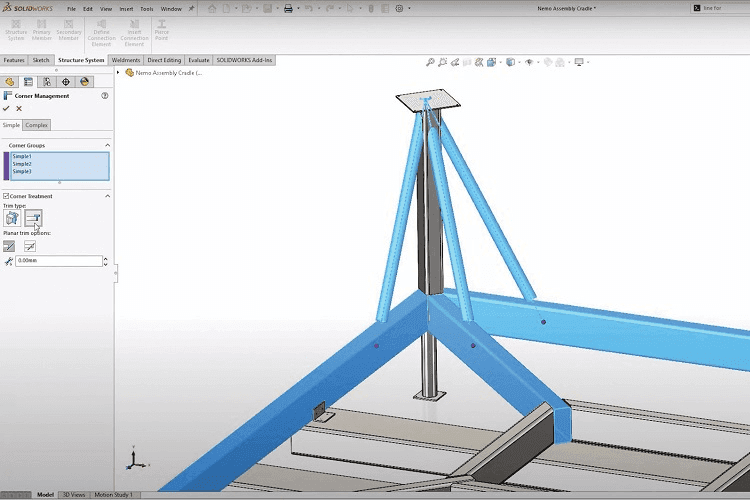

Structure Systems. O adiţie importantă în SolidWorks 2022, continuându-le pe cele ale ediţiei anerioare, se referă la structurile mecanice – entităţi aflate taxologic la limita dintre piesă și ansamblu. Prinderile componentelor de structură se fac mai intuitiv, în primul rând deoarece profilele constituente (care vor fi materializate din metal sau din plastic) pot fi modelate și configurate pe loc la inserarea în viitoarea structură pentru a se potrivi precis și sigur cu piesele anterioare. (Ne amintim aici și de facilitatea „Full Flush Miter'’ despre care scriam anul trecut.) Utilizatorul poate aplica imediat ajustări ale detaliilor geometrice pentru a realiza prinderile dintre componentele structurii, dar poate și să își constituie propriile biblioteci de componente personalizate pentru folosinţă ulterioară. Optimizările din categoria Structure Systems se pot observa și prin adaptările auto-asumate la inserarea componentelor secundare de la colţuri: un fel de inteligenţă care preia modul de poziţionare și de tratare de la componenta adăugată anterior la același colţ de structură. Menţionăm și facilitatea de adăugare automată de ranforsări, înădiri și capete de profile (astupări) în structuri/cadre.

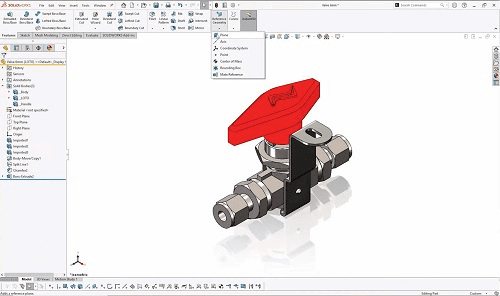

Shortcuts – se referă la câteva comenzi utilitare pe care utilizatorul le poate iniţia prin apăsarea unor taste. De exemplu, apăsarea tastei Q va activa temporar referinţele geometrice din scena 3D (plane, axe, origini) pentru angajare la editarea curentă. De asemenea, tasta S poate activa câmpul din meniul shortcut (toolbar-ul contextual de lângă cursor) pentru căutarea/ localizarea euristic-nominală a comenzilor.
Proiectarea de ansambluri

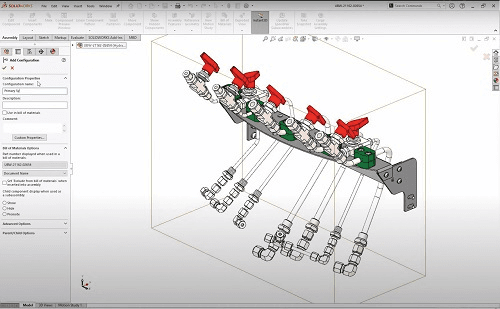

Configuration Table – probabil cea mai importantă noutate de la capitolul ansambluri. Este vorba de un nou tip de tabel nativ destinat pentru crearea și gestionarea configuraţiilor de asamblare, cu funcţii puternice de lucru tabelar (eliminând nevoia unui spreadsheet de genul Excel). De acum, pe măsură ce proiectantul definește noi configuraţii de asamblare/afișare, acestea sunt adăugate automat în tabelul de configuraţii (nu mai necesită salvare explicită de către utilizator).
Pattern Driven Seed Position – o altă facilitate aflată la limita dintre piese și ansambluri. Este vorba de optimizări la plasarea și poziţionarea instanţelor (de entităţi) în modele regulate, și anume prin aceea că aplicaţia determină/ajută repoziţionarea instanţelor unui inserări multiple (Pattern Driven Component Pattern) prin recorelare automată cu geometriile existente.

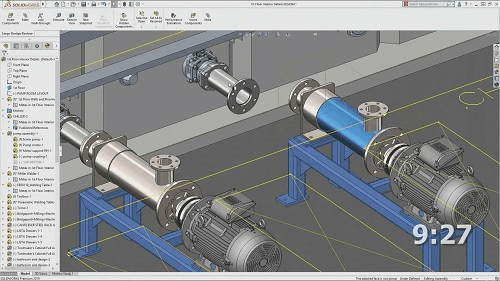

Remain in LDR Mode – deschide implicit ansamblurile mari/complexe în mod LDR (Large Design Review) sau în mod Lightweight, pentru a facilita gestionarea top-down.
Desenul tehnic digital (Drawings)
Detailing Mode – modul detaliere (care a înlocuit anterior modul QuickView) este de fapt un editor puternic pentru desene tehnice asociate proiectului SolidWorks (compoziţii 2D de tip drawings). În ediţia 2022 editorul acesta beneficiază de o viteză de afișare mărită, aspect evident mai ales la proiectele complexe. De asemenea, operaţiile de editare/completare a detaliilor sunt bine optimizate.
Utilizatorul poate deschide în acest mod orice desen/proiect (indiferent de versiunea de SolidWorks), pentru modificări de detalii dar și pentru includerea de vederi standard asociate modeului. (Apropo de vederi, acestea pot reprezenta instant modelul aplatizat/desfășurat al pieselor confecţionate din tablă, iar liniile de îndoire sunt separate de schiţă, pentru un spor de controlabilitate). În Detailing Mode se pot deschide rapid și desenele tehnice asociate ansamblurilor largi, unde putem insera și...
Tabelele descriptive integrale – liste detaliate ale componentelor ansamblului (BoM), dar și tabele de documentare a găurilor, precum și lista tabelară a sudurilor prevăzute în ansamblu.
Și lucrul cu tabelul de componenţă (articolul „Bill of Materials'’ din desenul tehnic de ansamblu) beneficiază de opţiuni noi și facile. De asemenea, au crescut controlabilitatea și flexibilitatea pentru documentarea sudurilor și pentru inserarea vederilor predefinite în desenul 2D.
Geometric Tolerance User Interface – caseta „Tolerance’' constituie un toolset facil pentru definirea și documentarea indicatorilor de toleranţe geometrice și tehnologice din proiect. Unealta pentru adăugarea toleranţelor geometrice a fost reorganizată, pentru operare mai simplă și mai intuitivă. Drawing Tools. A fost introdus un nou toolbar contextual (lângă cursorul de mouse, în suprafaţa de proiectare) care permite utilizatorului să comute pe loc între dimensionările radială, diametrală și liniară pentru geometriile circulare.
La capitolul „Drawings’' menţionăm și posibilitatea de a crea interactiv vederi în secţiune din feţe și axe cilindrice.
Alte optimizări
Avem desigur și o serie de optimizări generice încorporate în SolidWorks 2022, precum sporurile de viteză la operaţiile de afișare sau de încărcare/ salvare a fișierelor. La capitolul experienţă 3D mai sunt de menţionat vizualizarea suprafeţelor din materiale plastice, dar și adaptarea automată a lungimii focale a obiectivului camerei foto/video virtuale la perspectiva curentă a vederii 3D. De asemenea, versiunea 2022 aduce un plus de performanţă la generarea texturilor pe suprafeţele 3D, atât ca viteză cât și în privinţa complexităţii și rafinamentului texturii (cu aplicabilitate inclusiv la proiectarea bijuteriilor), iar operaţiunile de zooming, panning și rotire a modelelor 3D pot gestiona fără probleme aceste texturi, nefiind restricţionate de eventualele limite ale microprocesorului de pe staţia de lucru.
Import/Export – colaborarea este și mai mult facilitată prin abilitatea de a salva fișiere în formatul IFC (un format CAD standard folosit în arhitectură și construcţii) și respectiv prin abilitatea de a selecta doar anumite porţiuni din modelul 3D la importarea de fișiere IFC. De asemenea, se pot exporta fișiere DXF și DWG direct din piesele SolidWorks cu păstrarea culorilor asociate, ceea ce ajută operaţiile de fabricaţie automată.
Pack & Go – funcţia de exportare/arhivare a pachetului de fișiere-proiect cunoaște câteva optimizări utile în SolidWorks 2022: paletele cu opţiuni de gestionare/securizare pot fi selectate în fereastra de împachetare Pack & Go (deschisă din meniul „File’'); s-a adăugat o bară de evidenţiere dinamică a procesului de exportare a componentelor de ansamblu cuprinse în pachet.
La modulul „SolidWorks Routing’' aflăm despre apariţia opţiunii „backshell connectors’' prin care se pot asigna automat capace/terminale pentru capete de cabluri sau de conducte/furtune (mufe/protecţii/conectori). De asemenea, s-au optimizat conexiunea cu SIMULIA pentru analize la solicitări mecanice/termice, dar și funcţiile de management al datelor diseminate/ colectate din cloud/web.
