Soluţii ISCAR pentru prelucrarea schimbătoarelor de căldură

Schimbătoarele de căldură sunt componente esențiale ale sistemelor de monitorizare a temperaturii, permițând transferul eficient al căldurii între fluidele care traversează o barieră solidă. Prezente frecvent în diferite indus­trii, precum cea auto, aerospațială, energetică sau industria grea, aceste componente pun prelucrătorilor probleme serioase cauzate de configurația geometrică, mărime și proprietățile materialelor din care sunt realizate. ISCAR s-a adaptat perfect acestor provocări și oferă o gamă completă de soluții pentru acest domeniu.

Precizia este asigurată încă de la începutul pro­cesului, odată cu pregătirea plăcilor.

Frezarea frontală

Este în cele mai multe cazuri prima operație, iar calitatea suprafeței în acest caz influențează performanțele operațiilor ulterioare. Frezele frontale ISCAR combină robustețea cu eficiența.

Dintre cele mai recomandate scule ISCAR pen­tru prelucrarea suprafețelor plăcilor, le menționăm pe următoarele:

• FFQ4 SOMT 0904: Plăcuțe pătrate mono-față, cu 4 muchii așchietoare, pentru frezări cu avansuri ridicate (HFM: High Feed Milling)
• H1200 HXCU 0606: plăcuțe hexagonale dublă-față, cu 12 muchii așchietoare

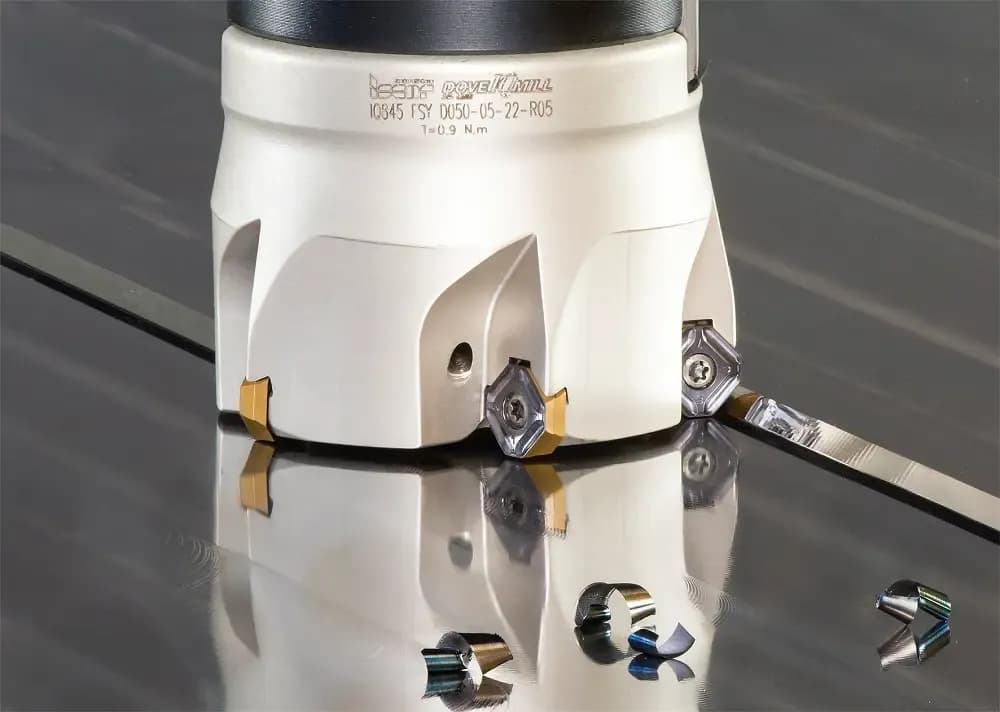

• IQ845: plăcuță de frezare dublă-față, cu 8 muchii așchietoare, pentru uz general (figura 1)
• ONMU/ONHU 07--: plăcuțe octogonale dublă-față cu 16 muchii așchietoare ,,pe dreapta'', pentru frezări frontale economice.

Fiecare dintre soluțiile de mai sus a fost dezvoltată având ca scop realizarea unei aplicații specifice, cu scopul maximizării atât a productivității, cât și a calității suprafeței.

Strunjire: soluţii dedicate aplicaţiilor grele

Strunjirea plăcilor tubulare implică foarte frecvent prelucrarea unor materiale problematice și a unor condiții vitrege de prelucrare. Soluțiile de strunjire ISCAR conferă stabilitate, control bun al așchiei și durabilitate excepțională, chiar în condiții foarte grele. Iată câteva dintre soluțiile de strunjire ISCAR recomandate:

• DOVE-IQ: plăcuțe dublă-față cu fragmentator de tip R3P, negative, cu unghi de vârf de 80°, pentru eboșuri grele.

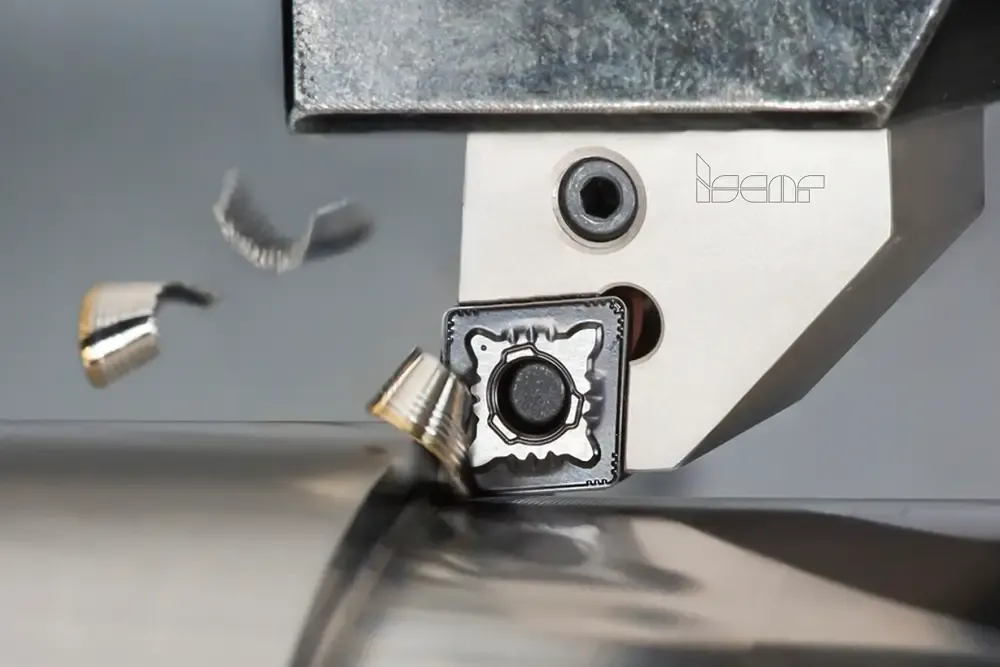

• CNMG-R3M: plăcuțe rombice dublă-față, cu unghi la vârf de 80°. Reprezintă prima opțiune de eboș al oțelurilor inoxidabile și a oțelurilor slab aliate (figura 2).
• RCMX: plăcuțe rotunde cu unghi de așezare de 7°, muchie pozitivă și robustă, pentru strunjiri de eboș.
• LOMX: plăcuțe tangențiale cu 4 muchii așchietoare pentru adaosuri de prelucrare mari în oțel, de până la 35 mm.

Aceste scule au fost în mod special dez­voltate pentru a face față cu succes rigorilor prelucrărilor grele, asigurând în același timp precizie dimensională și fiabilitate.

Găurirea plăcilor tubulare şi a deflectoarelor, cu scule modulare de precizie

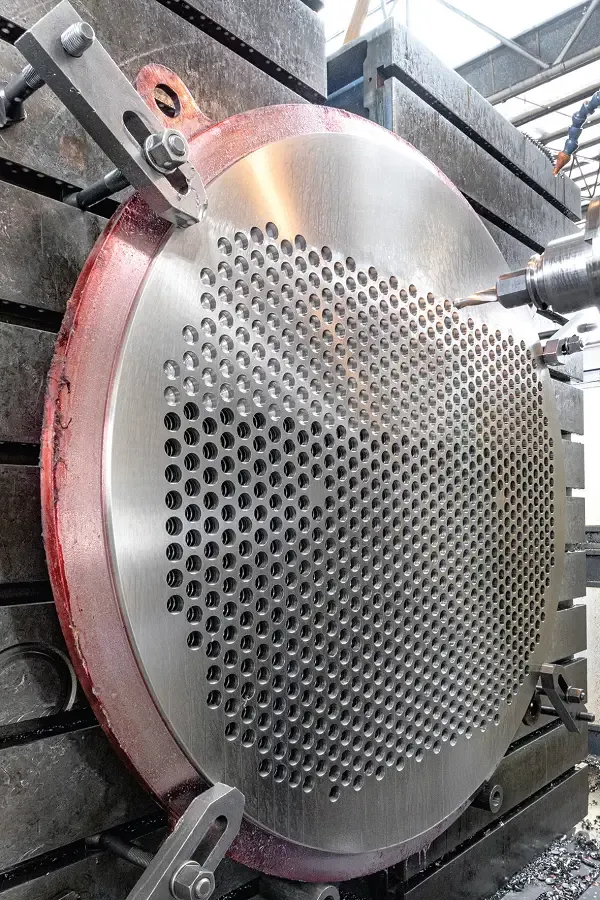

Linia SUMOCHAM de la ISCAR răspunde cu succes solicitărilor impuse de găurirea de precizie a plăcilor tubulare și a deflectoarelor (figura 3). Fiind dotate cu capete amovibile și un mecanism eficient de montare/demontare rapidă, această platformă minimizează timpii auxiliari și asigură acuratețe ridicată. Caracteristici:

• Gamă diametrală (4-32,9) mm; în gamă sunt prevăzute toate diametrele intermediare, în incre­mente de 0,1 mm
• 12 geometrii diferite, standard, adaptate per­fect celor mai utilizate grupe de materiale.
• Capete de găurire prevăzute cu muchie centrală auto-centrantă; este astfel eliminată necesi­tatea pilotării inițiale, la găuririle cu lungimi de până la 12xD.
• Carbură performantă, sub-micronică, acope-rită TiAlN (IC 908)
• Corpul – suport este proiectat astfel încât să asigure volum maxim de evacuare a așchiilor.
• Suprafețe de degajare/evacuare a șpanului super-finisate, pentru evacuare eficientă a fragmen­telor de așchii din gaura prelucrată.

Buzunarul SUMOCHAM asigură un număr semnificativ de indexări datorită preciziei sale ridicate și a unei zone înalte de contact între capul de găurire și buzunar. De asemenea, această zonă cilindrică înaltă și precisă amplifică rigiditatea și reduce efectul de stres în zona interioară. Suprafețele cu rol de opritor în procesul de montare sunt realizate precis, asigurând astfel poziționarea corectă a capului de găurire și susținerea sa solidă în timpul prelucrării. Astfel, soluția conferă performanțe ridicate și durabilitate excepțională. Linia SUMOCHAM extinde posibilitățile de realizare a găuririlor. Această linie modernă deschide noi posibilități de utilizare a soluției cu capete indexabile, permițând abordarea aplicațiilor pe care doar sculele monobloc le puteau realiza. Reamintim posibilitatea realizării găurilor cu lungimi L = 12xD, fără a fi nevoie de gaură pilot.

QUICK-3- CHAM: capete indexabile avansate

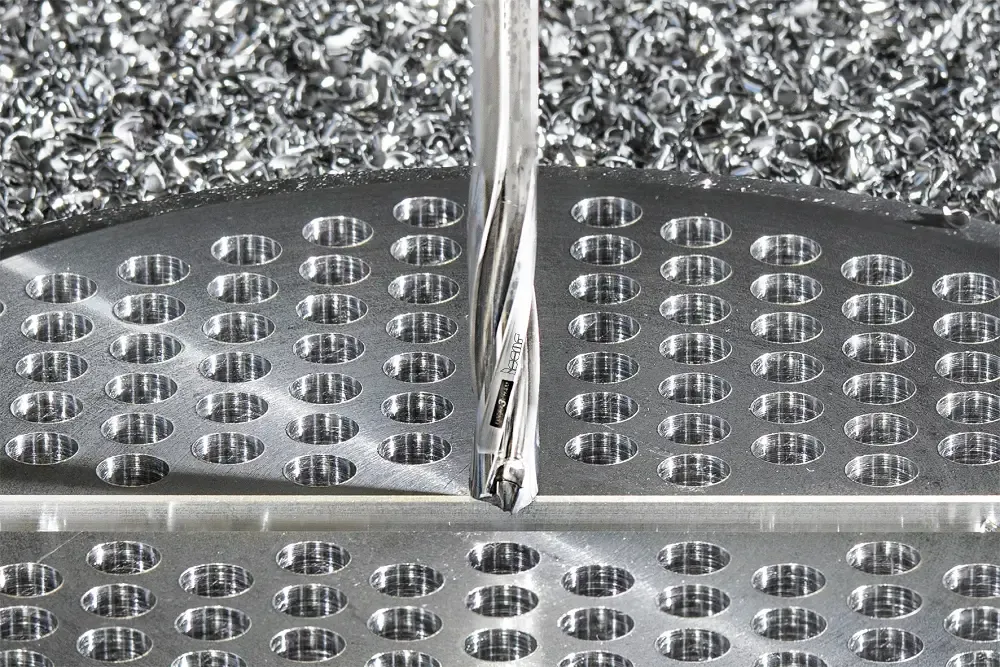

Nivelul de productivitate cel mai ridicat, con­comitent cu cel mai scăzut cost de producție sunt asigurate de linia QUICK-3-CHAM, care include capetele indexabile cu 3 dinți (figura 4). Prin utiliza­rea lor, productivitatea crește semnificativ, timpul de prelucrare se reduce cu 50%, comparativ cu pre­decesoarele lor convenționale prevăzute cu 2 dinți.

Linia QUICK-3-CHAM a fost proiectată în special pentru prelucrarea materialelor din grupele ISO P (oțeluri, oțeluri turnate, oțeluri aliate) și ISO K (fonte).

Linia QUICK-3-CHAM include:

• Gamă diametrală (12-25,9) mm, cu diametre în incremente de 0,1 mm.
• Geometrie cu muchie centrală, auto-centrantă, garantând stabilitatea procesului și penetrare ușoară.
• Muchie centrală precisă, componentă a unei geometrii complexe patentate, care asigură fiabili­tate chiar la prelucrări generatoare de forțe mari de așchiere.
• Muchiile așchietoare exterioare concave, patentate, asigură găurire ușoară și stabilă. Dacă adăugăm și muchia vălurită avem explicația clară a formării unei așchii optime, mult mai ușor de eliminat.
• Șanfrenul realizat precis pe muchia așchi-etoare îi conferă acesteia robustețe și durabilitate superioară.
• Lungimea găuririi realizate cu această linie: până la 10xD.
• Unghiul variabil al elicei asigură rezistență sporită în prezența forțelor axiale ridicate.
• Mecanismul de blocare a capului în buzu­nar, patentat la rândul lui, are rezistență ridicată în prezența unor parametri de așchiere ridicați și asigură indexare sigură, ușoară și rapidă.

La realizarea fiecărei caracteristici în parte a QUICK-3-CHAM, inginerii de la ISCAR au avut în vedere că acest produs va lucra în condiții foarte dure, că rata de îndepărtare a materialului trebuie să fie ridicată și că, în același timp, aceasta trebuie să asigure fiabilitate, repetabilitate și precizie.

Găurire adâncă

Liniile TRIDEEP şi ISCAR-DEEP-DRILL

Frecvent, componentele schimbătorului de căldură sunt prevăzute cu găuri lungi, mult mai lungi decât cele pe care le pot realiza burghiele SUMO-CHAM. ISCAR a rezolvat și această problemă, creând liniile TRI-DEEP și ISCAR-DEEP-DRILL.

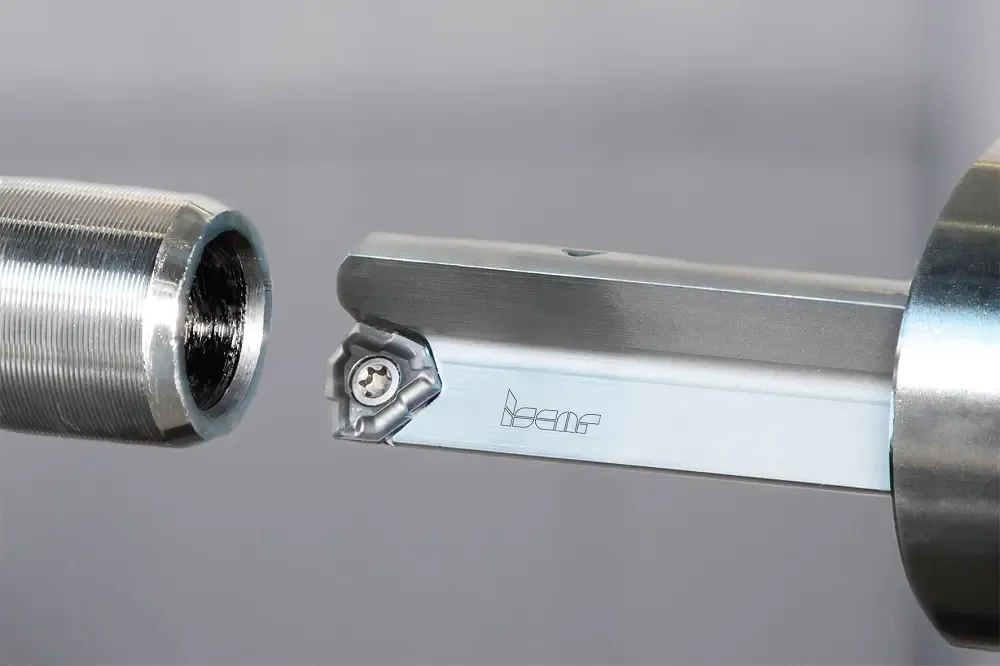

Platforma TRI-DEEP oferă variate soluții pentru realizarea unei game extrem de variate de găuriri. Metodele de prelucrare includ găurirea cu burghie ,,GUN'', găurire adâncă ,,SINGLE-TUBE'' (figura 5) și găurire ,,DOUBLE-TUBE''.

Oferta TRI-DEEP include:

• Burghie GUN – capabile să găurească până la adâncimi de până la 25xD, începând cu diametrul de 7,5 mm.
• Sistem ,,SINGLE-TUBE''– diametre între (16-40) mm, cu conexiuni externe pe baza de filete cu 4 începuturi sau filete interioare cu un singur început.
• Sistem ,,DOUBLE-TUBE'' – diametre între (18,4-28) mm, cu conexiuni externe bazate pe filete cu 4 începuturi.

ISCAR-DEEP-DRILL completează linia cu cartușe care echipează sculele suport:

• Sistem ,,SINGLE-TUBE'': gamă diametrală (38-294) mm, în configurații de montare cu filete interioare și exterioare.
• Sistem ,,DOUBLE-TUBE'': gamă diametrală (38-184) mm, prevăzut cu conexiune exterioară bazată pe filet cu 4 începuturi.
• Cartușele permit extinderi de diametre cu până la 5 mm.

Chiar și la adâncimile de găuri menționate anterior, sculele asigură sta­bilitate și performanțe ridicate.

Canelare, şanfrenare, alezare

La realizarea schimbătoarelor de căldură, operațiile finale precum canelările, șanfrenările și alezările sunt esențiale pentru asigurarea unor performanțe, a unei fiabilități și a etanșărilor perfor­mante, absolut necesare. Acești pași finali trebuie să aibă ca rezultat obținerea de dimensiuni foarte precise și de calități de suprafețe superioare, condiții absolut necesare pentru funcționarea corectă a schimbătorului de căldură.

În ceea ce privește canelările interioare, siste­mul MULTI-MASTER oferă soluții modulare precise:

• Capete cu diametre de 1,5; 18,5, și 24,5 mm
• Lățimi de canelare de 3 mm, adâncimi cane­lare de până la 0,5 mm
• Soluțiile sunt extrem de stabile, prevăzute cu geometrii așchietoare antivibratoare, pentru obținerea de suprafețe de bună calitate și fără grad.

Capetele de șanfrenare MULTI-MASTER reali-zează unghiuri de 45° și 60°, sunt echipate cu până la 6 muchii așchietoare pentru prelucrări rapide, șanfrenări de mare acuratețe și suprafețe de cea mai bună calitate.

În ceea ce privește alezarea de precizie, sistemul BAYO-T-REAM este soluția ideală, cu următoarele caracteristici:

• Gamă diametrală între (1,5-32) mm
• Repetabilitatea și bătaia radială până în 3 μm

Capete modulare atât pentru găuri înfundate, cât și străpunse, prevăzute cu canale interioare de răcire. Controlul șpanului e astfel asigurat, iar cali­tatea de suprafață obținută este impecabilă.

Aceste soluții rezolvă problemele în detaliu, cele mai mici elemente geometrice putând fi pre­lucrate la cele mai înalte standarde, cu acuratețe și eficiență.

Soluţii speciale de găurire

Sculele de trepanare și capetele modulare rezolvă provocările poate cele mai dificile din cadrul schimbătorului de căldură.

Burghie-Trepanatoare

• Proiectate pentru aplicații de extragere a mie­zului de formă cilindrică din gaura realizată. Astfel, acest material poate fi în continuare utilizat la obținerea altor piese, mărind eficiența de utilizare a semifabricatului.
• Utilizează plăcuțe GRIP dublu-colț, realizate din carburi SUMOTEC performante.
• Execută găuriri cu L de până la 2xD, cu forțe reduse de așchiere.

CHAM-IQ-DRILL (MD-DFN Capete Modulare)

• Capete de găurire din carbură, cu muchii con­cave, capabile să prelucreze cu avansuri ridicate.
• Realizează toleranțe IT8-IT9, eliminând necesitatea unei operații suplimentare de finisare.
• Mecanismul de indexare rapidă asigură dura­bilitate ridicată și simplitate în utilizare și întreținere.

ISCAR-DR-DH (Capete modulare MD-DR-DH)

• Echipate cu plăcuțe robuste tip SOMX, prevă-zute cu 4 muchii așchietoare.
• Geometrii optimizate atât pentru operații solicitante, cât și pentru operații de semi-finisare. COMBI-CHAM (Burghie modulare)
• Existente în diametrele standard de 33,2; 36,2 și 39,2 mm
• Plăcuțele de ghidare asigură stabilitate și rec­tilinitate excelente.
• Capabile să găurească la adâncimi/lungimi de găuri de până la 8xD, fără gaură pilot.

Aceste sisteme moderne sunt proiectate pen­tru a furniza precizie, stabilitate și productivitate în prelucrări complexe, optimizând în același timp costurile și consumurile de materiale.

În gama complexă de aplicații, de la eboșuri și până la finisări, portofoliul ISCAR cuprinzător asigură prelucrarea precisă, fiabilă și eficientă a componen­telor schimbătorului de căldură. Pe baza zecilor de ani de experiență și de continuă inovare, ISCAR furnizează soluții speciale, dedicate, care nu numai că se conformează unor standarde pretențioase, dar deseori chiar le depășesc cerințele.

Prelucrarea schimbătoarelor de căldură necesită abordare complexă. ISCAR dezvoltă fie-care sculă având ca scopuri primordiale performanța și versatilitatea, pentru că în această industrie com­promisurile nu-și au locul.
