Calitate optimă a găurilor, toleranțe stricte, precizie maximă – aceștia sunt factorii esențiali în fabricarea inserțiilor din oțel călit în matrițe. Fritz Schmidt Metallgießerei GmbH & Co. KG se bazează pe alezoarele de înaltă performanță din gama HR 500 de la Gühring, ceea ce-i permite companiei cu sediul în Meckenheim să-și dubleze durata de viață a sculelor, în comparație cu alezoarele concurente. Și, datorită vitezelor de așchiere de cinci ori mai mari, economisește și timp valoros de prelucrare.
Clienți din diverse industrii, precum tehnologia medicală și industria auto, se bazează pe nivelul ridicat de integrare verticală a proceselor la Fritz Schmidt Metallgießerei GmbH & Co. KG. Datorită proiectării interne, turnătoriei proprii, fabricării de matrițe și prelucrării mecanice – și acestea realizate intern, compania oferă soluții personalizate în domeniul turnării sub presiune a aluminiului, precum și pentru construcția de matrițe și utilaje. Respectarea celor mai înalte standarde de calitate este o prioritate absolută.
„Folosim de ani de zile diverse scule Gühring”, spune Fabian Hambach, director adjunct al departamentului de fabricație a sculelor la Fritz Schmidt Metallgießerei GmbH & Co. KG. „În ultimii patru ani, am crescut semnificativ numărul sculelor Gühring, în special în producția de matrițe.” În acest domeniu, nu doar precizia și fiabilitatea procesului sunt cruciale, ci și respectarea toleranțelor stricte, necesare pentru a menține acuratețea conturului. Acest lucru este valabil mai ales în alezare, unde precizia trebuie să fie la nivel de micron.
Precizie fără compromisuri
Alezoarele sunt utilizate și în producția inserțiilor din matriță, realizate de companie. Aici este necesară o precizie extremă, deoarece aceste matrițe definesc conturul exterior și suprafața piesei obținute prin procesul de turnare sub presiune. Acest proces permite producția în serie de componente complexe din aliaje de aluminiu, folosite, de exemplu, în industria auto. Calitatea multor componente depinde, așadar, de calitatea unei inserții în matriță – iar Fritz Schmidt Metallgießerei GmbH & Co. KG nu își permite compromisuri.
Pentru a realiza găuri de diferite diametre în inserțiile din matriță, compania a folosit inițial alezoare de la un competitor. Rezultatele nu au fost însă pe deplin satisfăcătoare: durata de viață a sculei era insuficientă, generând costuri ridicate.
Fabian Hambach a apelat la consilierul său de lungă durată de la Gühring: „Putem face mai bine de atât”, a spus Marcel Horn, reprezentant de vânzări, recomandând un alezor de înaltă performanță din gama HR 500. „HR 500 este una dintre sculele Gühring pe care mi-aș paria reputația”, adaugă Horn. Și curând, clientul i-a împărtășit opinia.

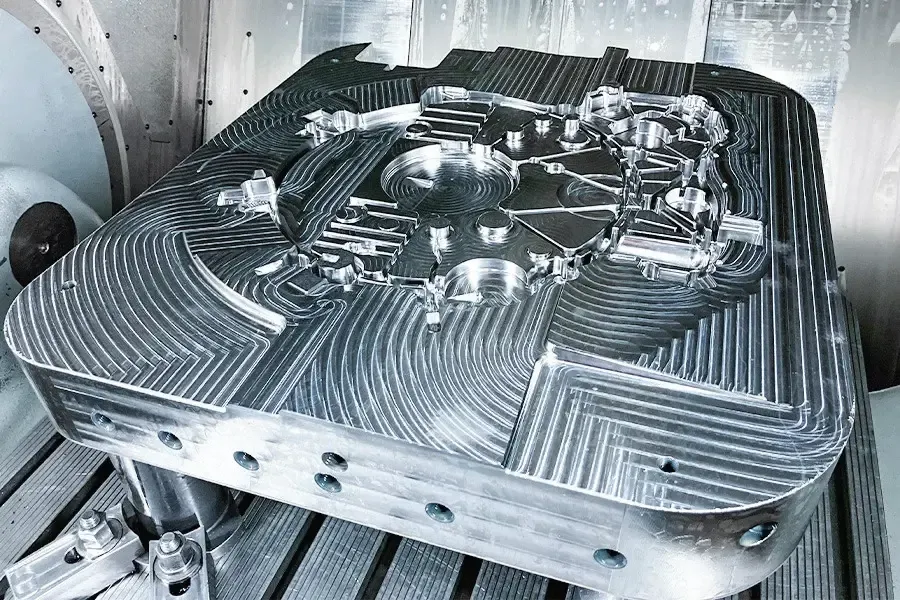

- O inserție în matriță este fabricată din oțel călit.
Performanţă maximă în oţel călit — modelul HR 500
„Cum căutam un alezor pentru aceste aplicații care să funcționeze excelent și în oțel călit până la 50 HRC, am ales rapid modelul HR 500 Universal pentru găuri străpunse (cod articol: 1686)”, explică Marcel Horn. Pe lângă calitatea excepțională a găurilor și fiabilitatea procesului, alezoarele trebuie să facă față unui material foarte dur și rezistent la uzură. Deoarece aliajul de aluminiu lichid este ulterior injectat în matriță sub presiune ridicată, inserția din matriță este supusă la solicitări mecanice și temperaturi ridicate – și nu trebuie să se deformeze. Din acest motiv, compania utilizează oțel călit (1.2399, 48-50 HCR), care poate rezista la aceste solicitări.
Modelul HR 500 Universal este un alezor din carbură monobloc de înaltă performanță, eficient nu doar în oțel, oțel inoxidabil, titan și aliaje speciale, ci și în oțeluri călite până la 63 HRC. Stratul de acoperire TiAlN-nanoA asigură o protecție ridicată la uzură, ceea ce se traduce printr-o durată lungă de viață a sculei. Este disponibil în diametre de la 2 mm la 20 mm. În timpul prelucrării, alimentarea centrală cu lichid de răcire, cu ieșire prin canelurile de ulei de pe coadă, asigură răcirea optimă și eliminarea eficientă a așchiilor din gaura străpunsă. În combinație cu vitezele extreme de avans și așchiere pe care le poate atinge HR 500, utilizatorii beneficiază de procese stabile și sigure.
- Făcând planuri împreună: Fabian Hambach (Fritz Schmidt Metallgießerei GmbH & Co. KG) și Marcel Horn (Gühring).
Durată dublă de viaţă, viteze de aşchiere de 5 ori mai mari
„Am testat alezorul și am obținut imediat rezultate excelente”, își amintește Fabian Hambach. Alezorul de înaltă performanță (Ø 10 mm) poate prelucra 230 de găuri în inserții din matrițe pentru industria auto, acolo unde alezorul folosit anterior ajungea la sfârșitul duratei de viață după doar 115 găuri. Dar asta nu e tot: „Obiectivul nostru inițial a fost creșterea duratei de viață și a fiabilității procesului”, adaugă Hambach. „Faptul că am devenit și mult mai rapizi a fost un efect secundar pozitiv.”
În loc de viteza de așchiere anterioară V(c) = 10 m/min, HR 500 atinge cu ușurință o viteză de cinci ori mai mare. „Scula concurenței nici măcar nu se putea apropia de valorile noastre de așchiere”, rezumă Marcel Horn. Datorită trecerii la alezoarele de înaltă performanță din gama HR 500, Fritz Schmidt Metallgießerei GmbH & Co. KG a reușit să-și îmbunătățească semnificativ durata de viață a sculelor și timpii de prelucrare, menținând aceeași calitate a suprafeței și aceleași toleranțe.
„Am testat alezorul și am obținut imediat rezultate excelente”, declară Fabian Hambach, director adjunct al departamentului de fabricație scule, Fritz Schmidt Metallgießerei GmbH & Co. KG
Fără „goluri” în ofertă
Cu gama HR 500, Gühring oferă alezoare standard de înaltă performanță pentru toate diametrele, de la 1,95 mm și 76 mm. Clienții beneficiază de timpi de livrare scurți și de un larg portofoliu de produse: pe lângă versiunea pentru aplicații universale, gama standard include și varianta scurtă HR 500 pentru spații de montaj limitate, precum și modele specializate pentru anumite materiale, cum ar fi cele pentru aplicații în fontă sau aluminiu.
În timp ce dimensiunile fixe standard sunt disponibile doar în intervalul +/- 0,03 mm și în trepte de 10 μm, Gühring acoperă un gol important din piață cu această nouă gamă: producătorul de scule din Albstadt oferă acum și seria cu dimensiuni fixe în intervalul +/- 0,05 mm și în trepte de 5 μm. Aceasta reduce semnificativ costurile pentru scule speciale și aduce un avantaj suplimentar – o toleranță la uzură cu peste 100% mai mare și o durată de viață mai mare a sculei.
- Alezor de înaltă performanță HR 500.
HR 500 — Detalii tehnice
Precizie la cel mai înalt nivel
Cu alezoarele de înaltă performanță din familia de produse HR 500, Gühring oferă o gamă variată de scule standard pentru toate diametrele între 1,95 mm și 76,00 mm. Familia HR 500 include, de asemenea, și variante pentru aproape toate tipurile de materiale.
Avantajele HR 500:
- Geometrie de tăiere inovatoare și sistem de răcire pentru o evacuare controlată a așchiilor
- Fiabilitate ridicată a procesului datorită vitezelor mari de avans și așchiere
- Reducerea costurilor prin timpi de ciclu mai scurți, durată lungă de viață a sculei și disponibilitate rapidă.
